注册中心（二）之Zookeeper

本文基于 Dubbo 2.6.1 版本，望知悉。

1. 概述

前置阅读文章：

在《注册中心（一）之抽象 API》 中，我们分享的那是相当抽象。因此，在本文中，我们会分享 Dubbo 使用 Zookeeper 作为注册中心的代码，同时也会分享服务暴露和引用时，对注册中心的使用。

下面，我们先来看下 《Dubbo 用户指南 —— zookeeper 注册中心》 文档，内容如下：

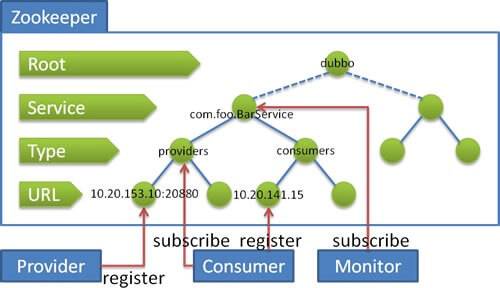

Zookeeper注册中心流程图

流程说明：

  • 服务提供者：启动时，向 /dubbo/com.foo.BarService/providers 目录下写入自己的 URL 地址
  • 服务消费者：启动时，订阅 /dubbo/com.foo.BarService/providers 目录下的提供者 URL 地址。并向 /dubbo/com.foo.BarService/consumers 目录下写入自己的 URL 地址
  • 监控中心：启动时，订阅 /dubbo/com.foo.BarService 目录下的所有提供者和消费者 URL 地址

在图中，我们可以看到 Zookeeper 的节点层级，自上而下是：

  • Root 层：根目录，可通过 <dubbo:registry> 的 group 设置 Zookeeper 的根节点，缺省使用 "dubbo"。
  • Service 层：服务接口全名。
  • Type 层：分类。目前除了我们在图中看到的 "providers" (服务提供者列表)、"consumers" (服务消费者列表) 外，还有 “routes” (路由规则列表) 和 “configurations” (配置规则列表)。
  • URL 层：URL，根据不同 Type 目录，下面可以是服务提供者 URL、服务消费者 URL、路由规则 URL、配置规则 URL。
    • 实际上 URL 上带有 "category" 参数，已经能判断每个 URL 的分类，但是 Zookeeper 是基于节点目录订阅的，所以增加了 Type 层。

实际上，服务消费者启动后，不仅仅订阅了 "providers" 分类，也订阅了 "routes"、"configurations" 分类。

2. ZookeeperRegistryFactory

com.alibaba.dubbo.registry.zookeeper.ZookeeperRegistryFactory，实现 AbstractRegistryFactory 抽象类，Zookeeper Registry 工厂。代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

public class ZookeeperRegistryFactory extends AbstractRegistryFactory {

    /**
     * Zookeeper 工厂
     */
    private ZookeeperTransporter zookeeperTransporter;

    /**
     * 设置 Zookeeper 工厂
     *
     * 该方法，通过 Dubbo SPI 注入
     *
     * @param zookeeperTransporter Zookeeper 工厂对象
     */
    public void setZookeeperTransporter(ZookeeperTransporter zookeeperTransporter) {
        this.zookeeperTransporter = zookeeperTransporter;
    }

    @Override
    public Registry createRegistry(URL url) {
        return new ZookeeperRegistry(url, zookeeperTransporter);
    }
}

3. ZookeeperRegistry

com.alibaba.dubbo.registry.zookeeper.ZookeeperRegistry，实现 FailbackRegistry 抽象类，Zookeeper Registry。

3.1 属性 + 构造方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

/**
 * 默认端口
 */
private final static int DEFAULT_ZOOKEEPER_PORT = 2181;

/**
 * 默认 Zookeeper 根节点
 */
private final static String DEFAULT_ROOT = "dubbo";

/**
 * Zookeeper 根节点
 */
private final String root;

/**
 * Service 接口全名集合
 */
private final Set<String> anyServices = new ConcurrentHashSet<String>();

/**
 * 监听器集合
 */
private final ConcurrentMap<URL, ConcurrentMap<NotifyListener, ChildListener>> zkListeners = new ConcurrentHashMap<URL, ConcurrentMap<NotifyListener, ChildListener>>();

/**
 * Zookeeper 客户端
 */
private final ZookeeperClient zkClient;

public ZookeeperRegistry(URL url, ZookeeperTransporter zookeeperTransporter) {
    super(url);
    if (url.isAnyHost()) {
        throw new IllegalStateException("registry address == null");
    }
    // 获得 Zookeeper 根节点
    String group = url.getParameter(Constants.GROUP_KEY, DEFAULT_ROOT); // `url.parameters.group` 参数值
    if (!group.startsWith(Constants.PATH_SEPARATOR)) {
        group = Constants.PATH_SEPARATOR + group;
    }
    this.root = group;
    // 创建 Zookeeper Client
    zkClient = zookeeperTransporter.connect(url);
    // 添加 StateListener 对象。该监听器，在重连时，调用恢复方法。
    zkClient.addStateListener(new StateListener() {
        public void stateChanged(int state) {
            if (state == RECONNECTED) {
                try {
                    recover();
                } catch (Exception e) {
                    logger.error(e.getMessage(), e);
                }
            }
        }
    });
}
  • root 属性，Zookeeper 根节点，即首图的 Root 层。
  • anyServices 属性，Service 接口接口全名集合。该属性适可用于监控中心，订阅整个 Service 层。因为，Service 层是动态的，可以有不断有新的 Service 服务发布（注意，不是服务实例）。在 #doSubscribe(url, notifyListener) 方法中，会更容易理解。
  • zkListeners 属性，监听器集合，建立 NotifyListener 和 ChildListener 的映射关系。
  • zkClient 属性，Zookeeper 客户端。

构造方法：

  • 第 28 至 31 行：设置注册中心的 URL。
  • 第 32 至 37 行：设置在 Zookeeper 的根节点，缺省使用 DEFAULT_ROOT。
  • 第 39 行：调用 ZookeeperTransporter#connect(url) 方法，基于 Dubbo SPI Adaptive 机制，根据 url 参数，加载对应的 ZookeeperTransporter 实现类，创建对应的 ZookeeperClient 实现类的对应。
  • 第 41 至 51 行：添加 StateListener 对象到 ZookeeperClient 对象中。该监听器，在重连时，在第 45 行的代码，调用 #recover() 方法，进行恢复逻辑，重新发起注册和订阅。

3.2 doRegister

1
2
3
4
5
6
7
8

@Override
protected void doRegister(URL url) {
    try {
        zkClient.create(toUrlPath(url), url.getParameter(Constants.DYNAMIC_KEY, true));
    } catch (Throwable e) {
        throw new RpcException("Failed to register " + url + " to zookeeper " + getUrl() + ", cause: " + e.getMessage(), e);
    }
}
  • 第 4 行：调用 #toUrlPath(url) 方法，获得 URL 的路径。
  • 第 4 行：持久数据 url.parameters.dynamic，是否动态数据。若为 false，该数据为持久数据，当注册方退出时，数据依然保存在注册中心。
  • 第 4 行：调用 ZookeeperClient#create(url, ephemeral) 方法，创建 URL 层节点，即我们在首图看到的。

3.2.1 toUrlPath

1
2
3
4
5
6
7
8
9
10
11
12
13

/**
 * 获得 URL 的路径
 *
 * Root + Service + Type + URL
 *
 * 被 {@link #doRegister(URL)} 和 {@link #doUnregister(URL)} 调用
 *
 * @param url URL
 * @return 路径
 */
private String toUrlPath(URL url) {
    return toCategoryPath(url) + Constants.PATH_SEPARATOR + URL.encode(url.toFullString());
}

3.2.2 toCategoryPath

1
2
3
4
5
6
7
8
9
10
11

/**
 * 获得分类路径
 *
 * Root + Service + Type
 *
 * @param url URL
 * @return 分类路径
 */
private String toCategoryPath(URL url) {
    return toServicePath(url) + Constants.PATH_SEPARATOR + url.getParameter(Constants.CATEGORY_KEY, Constants.DEFAULT_CATEGORY);
}

3.2.3 toServicePath

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

/**
 * 获得服务路径
 *
 * Root + Type
 *
 * @param url URL
 * @return 服务路径
 */
private String toServicePath(URL url) {
    String name = url.getServiceInterface();
    if (Constants.ANY_VALUE.equals(name)) {
        return toRootPath();
    }
    return toRootDir() + URL.encode(name);
}

3.2.4 toRootDir

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

/**
 * 获得根目录
 *
 * Root
 *
 * @return 路径
 */
private String toRootDir() {
    if (root.equals(Constants.PATH_SEPARATOR)) {
        return root;
    }
    return root + Constants.PATH_SEPARATOR;
}

/**
 * Root
 *
 * @return 根路径
 */
private String toRootPath() {
    return root;
}

3.3 doUnregister

1
2
3
4
5
6
7
8

@Override
protected void doUnregister(URL url) {
    try {
        zkClient.delete(toUrlPath(url));
    } catch (Throwable e) {
        throw new RpcException("Failed to unregister " + url + " to zookeeper " + getUrl() + ", cause: " + e.getMessage(), e);
    }
}

3.4 doSubscribe

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82

@Override
protected void doSubscribe(final URL url, final NotifyListener listener) {
    try {
        // 处理所有 Service 层的发起订阅，例如监控中心的订阅
        if (Constants.ANY_VALUE.equals(url.getServiceInterface())) {
            String root = toRootPath();
            // 获得 url 对应的监听器集合
            ConcurrentMap<NotifyListener, ChildListener> listeners = zkListeners.get(url);
            if (listeners == null) { // 不存在，进行创建
                zkListeners.putIfAbsent(url, new ConcurrentHashMap<NotifyListener, ChildListener>());
                listeners = zkListeners.get(url);
            }
            // 获得 ChildListener 对象
            ChildListener zkListener = listeners.get(listener);
            if (zkListener == null) { // 不存在 ChildListener 对象，进行创建 ChildListener 对象
                listeners.putIfAbsent(listener, new ChildListener() {
                    public void childChanged(String parentPath, List<String> currentChilds) {
                        for (String child : currentChilds) {
                            child = URL.decode(child);
                            // 新增 Service 接口全名时（即新增服务），发起该 Service 层的订阅
                            if (!anyServices.contains(child)) {
                                anyServices.add(child);
                                subscribe(url.setPath(child).addParameters(Constants.INTERFACE_KEY, child,
                                        Constants.CHECK_KEY, String.valueOf(false)), listener);
                            }
                        }
                    }
                });
                zkListener = listeners.get(listener);
            }
            // 创建 Service 节点。该节点为持久节点。
            zkClient.create(root, false);
            // 向 Zookeeper，Service 节点，发起订阅
            List<String> services = zkClient.addChildListener(root, zkListener);
            // 首次全量数据获取完成时，循环 Service 接口全名数组，发起该 Service 层的订阅
            if (services != null && !services.isEmpty()) {
                for (String service : services) {
                    service = URL.decode(service);
                    anyServices.add(service);
                    subscribe(url.setPath(service).addParameters(Constants.INTERFACE_KEY, service,
                            Constants.CHECK_KEY, String.valueOf(false)), listener);
                }
            }
        // 处理指定 Service 层的发起订阅，例如服务消费者的订阅
        } else {
            // 子节点数据数组
            List<URL> urls = new ArrayList<URL>();
            // 循环分类数组
            for (String path : toCategoriesPath(url)) {
                // 获得 url 对应的监听器集合
                ConcurrentMap<NotifyListener, ChildListener> listeners = zkListeners.get(url);
                if (listeners == null) { // 不存在，进行创建
                    zkListeners.putIfAbsent(url, new ConcurrentHashMap<NotifyListener, ChildListener>());
                    listeners = zkListeners.get(url);
                }
                // 获得 ChildListener 对象
                ChildListener zkListener = listeners.get(listener);
                if (zkListener == null) { // 不存在 ChildListener 对象，进行创建 ChildListener 对象
                    listeners.putIfAbsent(listener, new ChildListener() {
                        public void childChanged(String parentPath, List<String> currentChilds) {
                            // 变更时，调用 `#notify(...)` 方法，回调 NotifyListener
                            ZookeeperRegistry.this.notify(url, listener, toUrlsWithEmpty(url, parentPath, currentChilds));
                        }
                    });
                    zkListener = listeners.get(listener);
                }
                // 创建 Type 节点。该节点为持久节点。
                zkClient.create(path, false);
                // 向 Zookeeper，PATH 节点，发起订阅
                List<String> children = zkClient.addChildListener(path, zkListener);
                // 添加到 `urls` 中
                if (children != null) {
                    urls.addAll(toUrlsWithEmpty(url, path, children));
                }
            }
            // 首次全量数据获取完成时，调用 `#notify(...)` 方法，回调 NotifyListener
            notify(url, listener, urls);
        }
    } catch (Throwable e) {
        throw new RpcException("Failed to subscribe " + url + " to zookeeper " + getUrl() + ", cause: " + e.getMessage(), e);
    }
}

整个方法分成两部分，分别：

第一部分【第 5 至 43 行】

处理所有 Service 层的发起订阅，例如监控中心的订阅。

  • 第 8 至 12 行：获得订阅的 url 对应的监听器集合。
  • 第 13 至 30 行：获得 listener (NotifyListener) 对应的 ChildListener 对象。在 Service 层发生变更时，若是新增 Service 接口全名时（即新增服务），调用 #subscribe(url, listener) 方法，发起该 Service 层的订阅（【第 45 至 78 行】的逻辑）。是否是新增的服务，通过 anyServices 属性来判断。
  • 第 32 行：创建 Service 节点。该节点为持久节点。
  • 第 34 行：向 Zookeeper 的 Service 节点，发起订阅。
  • 第 36 至 43 行：首次全量数据获取完成时，循环 Service 接口全名数组，调用 #subscribe(url, listener) 方法，发起该 Service 层的订阅（【第 45 至 78 行】的逻辑）。

第二部分【第 44 至 78 行】

处理指定 Service 层的发起订阅，例如服务消费者的订阅。

  • 第 47 行：子节点数据数组，即 Service 层所有 URL。
  • 第 49 行：循环分类数组。其中，调用 #toCategoriesPath(url) 方法，获得分类数组。
  • 第 51 至 55 行：获得订阅的 url 对应的监听器集合。
  • 第 56 至 66 行：获得 listener (NotifyListener) 对应的 ChildListener 对象。在 URL 层发生变更时，会调用 NotifyListener#notify(url, listener, currentChilds) 方法，回调 NotifyListener 的逻辑。酱紫，如果 Service 下增加新的服务提供者实例 (新的 URL)，服务消费者可创建新的 Invoker 对象，用于调用该服务提供者。
  • 第 68 行：创建 Type 节点。该节点为持久节点。
  • 第 70 行：向 Zookeeper 的 Path 节点，发起订阅。
  • 第 72 至 74 行：添加到 urls 中。
  • 第 77 行：首次全量数据获取完成时，调用 NotifyListener#notify(url, listener, currentChilds) 方法，回调 NotifyListener 的逻辑。酱紫，服务消费者可创建所有的 Invoker 对象，用于调用服务提供者们。

回看【第 77 行】和【第 62 行】，全量 + 增量，仔细理解下。

友情提示：如果觉得比较绕，或者笔者讲的不清晰，胖友可以进行调试理解。

3.4.1 toCategoriesPath

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

/**
 * 获得分类路径数组
 *
 * Root + Service + Type
 *
 * @param url URL
 * @return 分类路径数组
 */
private String[] toCategoriesPath(URL url) {
    // 获得分类数组
    String[] categories;
    if (Constants.ANY_VALUE.equals(url.getParameter(Constants.CATEGORY_KEY))) { // * 时
        categories = new String[]{Constants.PROVIDERS_CATEGORY, Constants.CONSUMERS_CATEGORY,
                Constants.ROUTERS_CATEGORY, Constants.CONFIGURATORS_CATEGORY};
    } else {
        categories = url.getParameter(Constants.CATEGORY_KEY, new String[]{Constants.DEFAULT_CATEGORY});
    }
    // 获得分类路径数组
    String[] paths = new String[categories.length];
    for (int i = 0; i < categories.length; i++) {
        paths[i] = toServicePath(url) + Constants.PATH_SEPARATOR + categories[i];
    }
    return paths;
}

3.4.2 toUrlsWithEmpty

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

/**
 * 获得 providers 中，和 consumer 匹配的 URL 数组
 *
 * 若不存在匹配，则创建 `empty://` 的 URL返回。通过这样的方式，可以处理类似服务提供者为空的情况。
 *
 * @param consumer 用于匹配 URL
 * @param path 被匹配的 URL 的字符串
 * @param providers 匹配的 URL 数组
 * @return 匹配的 URL 数组
 */
private List<URL> toUrlsWithEmpty(URL consumer, String path, List<String> providers) {
    // 获得 providers 中，和 consumer 匹配的 URL 数组
    List<URL> urls = toUrlsWithoutEmpty(consumer, providers);
    // 若不存在匹配，则创建 `empty://` 的 URL返回
    if (urls == null || urls.isEmpty()) {
        int i = path.lastIndexOf('/');
        String category = i < 0 ? path : path.substring(i + 1);
        URL empty = consumer.setProtocol(Constants.EMPTY_PROTOCOL).addParameter(Constants.CATEGORY_KEY, category);
        urls.add(empty);
    }
    return urls;
}

#toUrlsWithoutEmpty() 方法，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

/**
 * 获得 providers 中，和 consumer 匹配的 URL 数组
 *
 * @param consumer 用于匹配 URL
 * @param providers 被匹配的 URL 的字符串
 * @return 匹配的 URL 数组
 */
private List<URL> toUrlsWithoutEmpty(URL consumer, List<String> providers) {
    List<URL> urls = new ArrayList<URL>();
    if (providers != null && !providers.isEmpty()) {
        for (String provider : providers) {
            provider = URL.decode(provider);
            if (provider.contains("://")) { // 是 url
                URL url = URL.valueOf(provider); // 将字符串转化成 URL
                if (UrlUtils.isMatch(consumer, url)) { // 匹配
                    urls.add(url);
                }
            }
        }
    }
    return urls;
}

3.5 doUnsubscribe

1
2
3
4
5
6
7
8
9
10
11

@Override
protected void doUnsubscribe(URL url, NotifyListener listener) {
    ConcurrentMap<NotifyListener, ChildListener> listeners = zkListeners.get(url);
    if (listeners != null) {
        ChildListener zkListener = listeners.get(listener);
        if (zkListener != null) {
            // 向 Zookeeper，移除订阅
            zkClient.removeChildListener(toUrlPath(url), zkListener);
        }
    }
}

3.6 lookup

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

/**
 * 查询符合条件的已注册数据，与订阅的推模式相对应，这里为拉模式，只返回一次结果。
 *
 * @param url 查询条件，不允许为空，如：consumer://10.20.153.10/com.alibaba.foo.BarService?version=1.0.0&application=kylin
 * @return 已注册信息列表，可能为空，含义同{@link com.alibaba.dubbo.registry.NotifyListener#notify(List<URL>)}的参数。
 * @see com.alibaba.dubbo.registry.NotifyListener#notify(List)
 */
@Override
public List<URL> lookup(URL url) {
    if (url == null) {
        throw new IllegalArgumentException("lookup url == null");
    }
    try {
        // 循环分类数组，获得所有的 URL 数组
        List<String> providers = new ArrayList<String>();
        for (String path : toCategoriesPath(url)) {
            List<String> children = zkClient.getChildren(path);
            if (children != null) {
                providers.addAll(children);
            }
        }
        // 匹配
        return toUrlsWithoutEmpty(url, providers);
    } catch (Throwable e) {
        throw new RpcException("Failed to lookup " + url + " from zookeeper " + getUrl() + ", cause: " + e.getMessage(), e);
    }
}

3.7 isAvailable

1
2
3
4

@Override
public boolean isAvailable() {
    return zkClient.isConnected();
}

3.8 destroy

1
2
3
4
5
6
7
8
9

@Override
public void destroy() {
    super.destroy();
    try {
        zkClient.close();
    } catch (Exception e) {
        logger.warn("Failed to close zookeeper client " + getUrl() + ", cause: " + e.getMessage(), e);
    }
}

4. 调用

4.1 服务提供者

回头看 《精尽 Dubbo 源码分析 —— 服务暴露（二）之远程暴露（Dubbo）》 的 「3.2.2 export」 小节，我们可以看到：

  • 第 14 行：调用 #register(registryUrl, registedProviderUrl) 方法，向注册中心注册服务提供者（自己）。代码如下：
1
2
3
4

public void register(URL registryUrl, URL registedProviderUrl) {
    Registry registry = registryFactory.getRegistry(registryUrl);
    registry.register(registedProviderUrl);
}

4.2 服务消费者

回头看 《精尽 Dubbo 源码分析 —— 服务引用（二）之远程引用（Dubbo）》 的 「3.2.2 doRefer」 小节，我们可以看到：

  • 第 20 至 25 行：调用 RegistryService#register(url) 方法，向注册中心注册自己（服务消费者）。
  • 第 35 行：调用 Directory#subscribe(url) 方法，向注册中心订阅服务提供者 + 路由规则 + 配置规则。
    • 在该方法中，会循环获得到的服务体用这列表，调用 Protocol#refer(type, url) 方法，创建每个调用服务的 Invoker 对象。

666. 彩蛋

知识星球

嘿嘿，写完 Zookeeper 作为注册中心是否清晰了一些？！

Dubbo
Dubbo
本文由作者按照 CC BY 4.0 进行授权
