注册中心（一）之抽象API

本文基于 Dubbo 2.6.1 版本，望知悉。

1. 概述

在 《精尽 Dubbo 源码分析 —— 项目结构一览》「3.5 dubbo-registry」 中，对 dubbo-registry注册中心这个大模块做了大体的介绍。那么从本文开始，分享注册中心的代码实现。

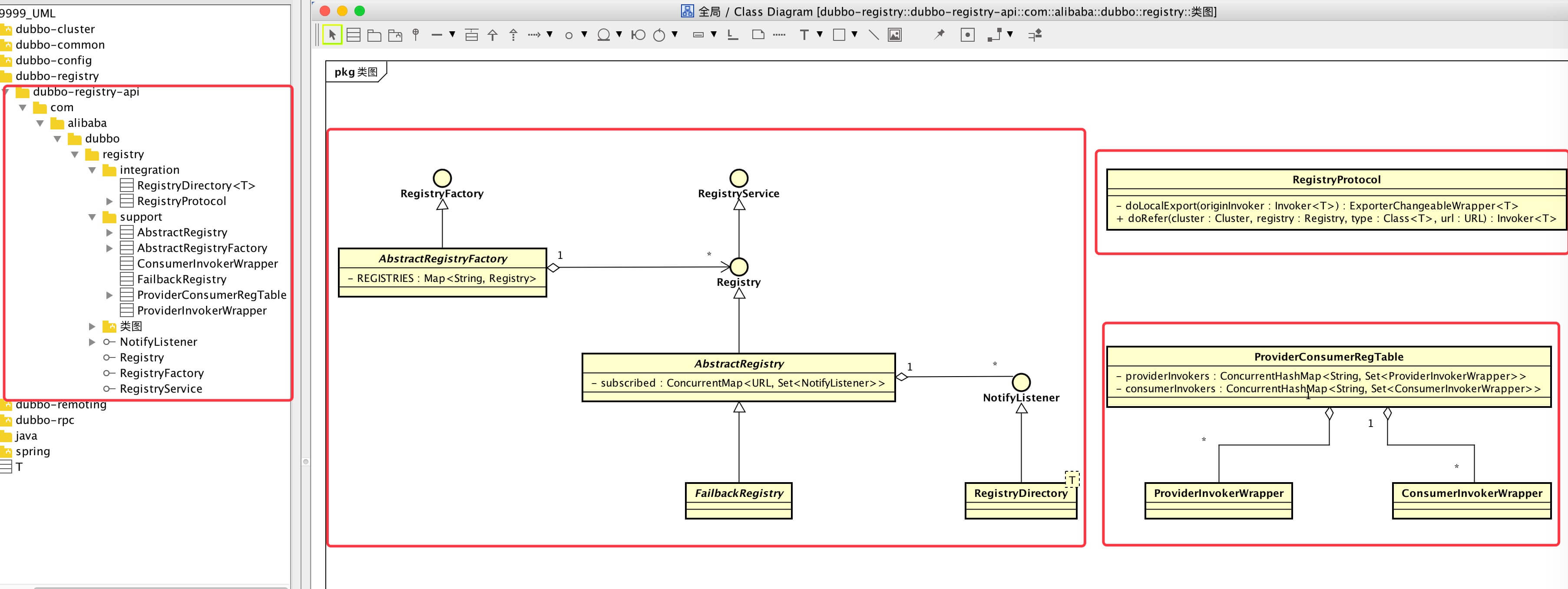

本文分享 dubbo-registry-api 模块，注册中心的抽象 API ，类结构如下图：

整体比较易懂，笔者在这里先不介绍，胖友可以看完本文，回过头看看，自己是不是理解了？！

下面，我们按照从左到右的顺序，逐个分享。

2. RegistryFactory

com.alibaba.dubbo.registry.RegistryFactory ，注册中心工厂接口，代码如下：

@SPI("dubbo")
public interface RegistryFactory {
    /**
     * 连接注册中心.
     * <p>
     * 连接注册中心需处理契约：
     * 1. 当设置check=false时表示不检查连接，否则在连接不上时抛出异常。
     * 2. 支持URL上的username:password权限认证。
     * 3. 支持backup=10.20.153.10备选注册中心集群地址。
     * 4. 支持file=registry.cache本地磁盘文件缓存。
     * 5. 支持timeout=1000请求超时设置。
     * 6. 支持session=60000会话超时或过期设置。
     *
     * @param url 注册中心地址，不允许为空
     * @return 注册中心引用，总不返回空
     */
    @Adaptive({"protocol"})
    Registry getRegistry(URL url);
}

---

• RegistryFactory 是一个 Dubbo SPI 拓展接口。
• #getRegistry(url) 方法，获得注册中心 Registry 对象。
  • 注意方法上注释的处理契约 。
  • @Adaptive({“protocol”}) 注解，Dubbo SPI 会自动实现 RegistryFactory$Adaptive 类，根据 url.protocol 获得对应的 RegistryFactory 实现类。例如， url.protocol = zookeeper 时，获得 ZookeeperRegistryFactory 实现类。

2.1 AbstractRegistryFactory

com.alibaba.dubbo.registry.support.AbstractRegistryFactory ，实现 RegistryFactory 接口，RegistryFactory 抽象类，实现了 Registry 的容器管理。

2.1.1 属性

// The lock for the acquisition process of the registry
private static final ReentrantLock LOCK = new ReentrantLock();
/**
 * Registry 集合
 *
 * key：{@link URL#toServiceString()}
 */
// Registry Collection Map<RegistryAddress, Registry>
private static final Map<String, Registry> REGISTRIES = new ConcurrentHashMap<String, Registry>();

---

• REGISTRIES 静态属性，Registry 集合。
• LOCK 静态属性，锁，用于 #destroyAll() 和 #getRegistry(url) 方法，对 REGISTRIES 访问的竞争。

2.1.2 createRegistry

#createRegistry(url)抽象方法，创建 Registry 对象。代码如下：

/**
 * 创建 Registry 对象
 *
 * @param url 注册中心地址
 * @return Registry 对象
 */
protected abstract Registry createRegistry(URL url);

---

子类实现该方法，创建其对应的 Registry 实现类。例如，ZookeeperRegistryFactory 的该方法，创建 ZookeeperRegistry 对象。

2.1.3 getRegistry

#getRegistry(url)实现方法，获得注册中心 Registry 对象。优先从缓存中获取，否则进行创建。

• 实现比较易懂，点击链接查看，有代码注释。

2.1.4 destroyAll

#destroyAll() 方法，销毁所有 Registry 对象。

• 实现比较易懂，点击链接查看，有代码注释。

3. RegistryService

com.alibaba.dubbo.registry.RegistryService ，注册中心服务接口，定义了注册、订阅、查询三种操作方法，如下：

• #register(url)注册 方法， 数据，比如：提供者地址，消费者地址，路由规则，覆盖规则，等数据。
  • #unregister(url) 方法，取消注册。
• #subscribe(url, NotifyListener)订阅 方法， 符合条件的已注册数据，当有注册数据变更时自动推送。
  • #unsubscribe(url, NotifyListener) 方法，取消订阅。
  • 在 URL.parameters.category 属性上，表示订阅的数据分类。目前有四种类型：
    • consumers ，服务消费者列表。
    • providers ，服务提供者列表。
    • routers路由规则 ， 列表。
    • configurations配置规则 ， 列表。
• #lookup(url)查询 方法， 符合条件的已注册数据，与订阅的推模式相对应，这里为拉模式，只返回一次结果。

ps：注意方法上注释的处理契约。

3.1 Registry

com.alibaba.dubbo.registry.Registry ，注册中心接口。Registry 继承了：

• RegistryService 接口，拥有拥有注册、订阅、查询三种操作方法。
• com.alibaba.dubbo.common.Node 接口，拥有节点相关的方法。

3.2 AbstractRegistry

com.alibaba.dubbo.registry.support.AbstractRegistry ，实现 Registry 接口，Registry 抽象类，实现了如下方法：

• 通用的注册、订阅、查询、通知等方法。
• 持久化注册数据到文件，以 properties 格式存储。应用于，重启时，无法从注册中心加载服务提供者列表等信息时，从该文件中读取。

3.2.1 属性

// URL地址分隔符，用于文件缓存中，服务提供者URL分隔
// URL address separator, used in file cache, service provider URL separation
private static final char URL_SEPARATOR = ' ';
// URL地址分隔正则表达式，用于解析文件缓存中服务提供者URL列表
// URL address separated regular expression for parsing the service provider URL list in the file cache
private static final String URL_SPLIT = "\\s+";

// Log output
protected final Logger logger = LoggerFactory.getLogger(getClass());
/**
 * 本地磁盘缓存。
 *
 * 1. 其中特殊的 key 值 .registies 记录注册中心列表
 * 2. 其它均为 {@link #notified} 服务提供者列表
 */
// Local disk cache, where the special key value.registies records the list of registry centers, and the others are the list of notified service providers
private final Properties properties = new Properties();
/**
 * 注册中心缓存写入执行器。
 *
 * 线程数=1
 */
// File cache timing writing
private final ExecutorService registryCacheExecutor = Executors.newFixedThreadPool(1, new NamedThreadFactory("DubboSaveRegistryCache", true));
/**
 * 是否同步保存文件
 */
// Is it synchronized to save the file
private final boolean syncSaveFile;
/**
 * 数据版本号
 *
 * {@link #properties}
 */
private final AtomicLong lastCacheChanged = new AtomicLong();
/**
 * 已注册 URL 集合。
 *
 * 注意，注册的 URL 不仅仅可以是服务提供者的，也可以是服务消费者的
 */
private final Set<URL> registered = new ConcurrentHashSet<URL>();
/**
 * 订阅 URL 的监听器集合
 *
 * key：消费者的 URL ，例如消费者的 URL
 */
private final ConcurrentMap<URL, Set<NotifyListener>> subscribed = new ConcurrentHashMap<URL, Set<NotifyListener>>();
/**
 * 被通知的 URL 集合
 *
 * key1：消费者的 URL ，例如消费者的 URL ，和 {@link #subscribed} 的键一致
 * key2：分类，例如：providers、consumers、routes、configurators。【实际无 consumers ，因为消费者不会去订阅另外的消费者的列表】
 *            在 {@link Constants} 中，以 "_CATEGORY" 结尾
 */
private final ConcurrentMap<URL, Map<String, List<URL>>> notified = new ConcurrentHashMap<URL, Map<String, List<URL>>>();
/**
 * 注册中心 URL
 */
private URL registryUrl;
/**
 * 本地磁盘缓存文件，缓存注册中心的数据
 */
// Local disk cache file
private File file;
/**
 * 是否销毁
 */
private AtomicBoolean destroyed = new AtomicBoolean(false);

public AbstractRegistry(URL url) {
    setUrl(url);
    // Start file save timer
    syncSaveFile = url.getParameter(Constants.REGISTRY_FILESAVE_SYNC_KEY, false);
    // 获得 `file`
    String filename = url.getParameter(Constants.FILE_KEY, System.getProperty("user.home") + "/.dubbo/dubbo-registry-" + url.getParameter(Constants.APPLICATION_KEY) + "-" + url.getAddress() + ".cache");
    File file = null;
    if (ConfigUtils.isNotEmpty(filename)) {
        file = new File(filename);
        if (!file.exists() && file.getParentFile() != null && !file.getParentFile().exists()) {
            if (!file.getParentFile().mkdirs()) {
                throw new IllegalArgumentException("Invalid registry store file " + file + ", cause: Failed to create directory " + file.getParentFile() + "!");
            }
        }
    }
    this.file = file;
    // 加载本地磁盘缓存文件到内存缓存
    loadProperties();
    // 通知监听器，URL 变化结果
    notify(url.getBackupUrls());
}

---

• file见代码注释 属性， 。
• properties见代码注释 属性， 。
  • 数据流向
    • 启动时，从 file 读取数据到 properties 中。
    • 注册中心数据发生变更时，通知到 Registry 后，修改 properties 对应的值，并写入 file 。
  • 数据键值
    • 大多数情况下，键为服务消费者的 URL 的服务键( 路由规则、配置规则 URL#serviceKey() )，对应的值为服务提供者列表、 列表、 列表。
    • 特殊情况下，【TODO 8019】.registies
    • 因为值会存在为列表的情况，使用空格( URL_SEPARATOR ) 分隔。
• syncSaveFile 属性， properties 发生变更时候，是同步还是异步写入 file 。
• registryCacheExecutor见代码注释 属性， 。
• lastCacheChanged见代码注释 属性， 。
  • 因为每次写入 file 是全量，而不是增量写入，通过版本号，避免老版本覆盖新版本。
• registered见代码注释 属性， 。
• subscribed见代码注释 属性， 。
• notified见代码注释 属性， 。
  • 从数据上，和 分类 properties 比较相似。笔者认为有两点差异：1）数据格式上， notified 根据 做了聚合；2）不从 file 中读取，都是从注册中心读取的数据。
• registryUrl见代码注释 属性， 。
• destroyed见代码注释 属性， 。
• 构造方法见代码注释 ， 。
  • 第 87 行：调用 #loadProperties() 方法，加载本地磁盘缓存文件到内存缓存。
    • 代码比较简单，点击链接查看。
  • 第 89 行：// 【TODO 8020】为什么构造方法，要通知，连监听器都没注册

3.2.2 register && unregister

• #register(url)
  • 从实现上，我们可以看出，并未向注册中心发起注册，仅仅是添加到 registered 中，进行状态的维护。实际上，真正的实现在 FailbackRegistry 类中。
• #unregister(url)
  • 和 处理方式 #register(url) 的 相同。

3.2.3 subscribe && unsubscribe

• #subscribe(url, listener)
  • 和 处理方式 #register(url) 的 相同。
• #unsubscribe(url, listener)
  • 和 处理方式 #register(url) 的 相同。

3.2.4 notify

#notify(url, listener, urls) 方法，通知监听器，URL 变化结果。这里我们有两点要注意下：

• 第一，向注册中心发起订阅后，会获取到全量 数据，此时会被调用 #notify(…) 方法，即 Registry 获取到了全量数据。
• 第二，每次注册中心发生变更时，会调用 增量全量 #notify(…) 方法，虽然变化是 ，调用这个方法的调用方，已经进行处理，传入的 urls 依然是 的。

代码如下：

/**
 * 通知监听器，URL 变化结果。
 *
 * 数据流向 `urls` => {@link #notified} => {@link #properties} => {@link #file}
 *
 * @param url 消费者 URL
 * @param listener 监听器
 * @param urls 通知的 URL 变化结果（全量数据）
 */
protected void notify(URL url, NotifyListener listener, List<URL> urls) {
    if (url == null) {
        throw new IllegalArgumentException("notify url == null");
    }
    if (listener == null) {
        throw new IllegalArgumentException("notify listener == null");
    }
    if ((urls == null || urls.isEmpty())
            && !Constants.ANY_VALUE.equals(url.getServiceInterface())) {
        logger.warn("Ignore empty notify urls for subscribe url " + url);
        return;
    }
    if (logger.isInfoEnabled()) {
        logger.info("Notify urls for subscribe url " + url + ", urls: " + urls);
    }
    // 将 `urls` 按照 `url.parameter.category` 分类，添加到集合
    Map<String, List<URL>> result = new HashMap<String, List<URL>>();
    for (URL u : urls) {
        if (UrlUtils.isMatch(url, u)) {
            String category = u.getParameter(Constants.CATEGORY_KEY, Constants.DEFAULT_CATEGORY);
            List<URL> categoryList = result.get(category);
            if (categoryList == null) {
                categoryList = new ArrayList<URL>();
                result.put(category, categoryList);
            }
            categoryList.add(u);
        }
    }
    if (result.size() == 0) {
        return;
    }
    // 获得消费者 URL 对应的在 `notified` 中，通知的 URL 变化结果（全量数据）
    Map<String, List<URL>> categoryNotified = notified.get(url);
    if (categoryNotified == null) {
        notified.putIfAbsent(url, new ConcurrentHashMap<String, List<URL>>());
        categoryNotified = notified.get(url);
    }
    // 处理通知的 URL 变化结果（全量数据）
    for (Map.Entry<String, List<URL>> entry : result.entrySet()) {
        String category = entry.getKey();
        List<URL> categoryList = entry.getValue();
        // 覆盖到 `notified`
        // 当某个分类的数据为空时，会依然有 urls。其中 `urls[0].protocol = empty`，通过这样的方式，处理所有服务提供者为空的情况。
        categoryNotified.put(category, categoryList);
        // 保存到文件
        saveProperties(url);
        // 通知监听器
        listener.notify(categoryList);
    }
}

---

• 第 25 至 37 行：将 urls 按照 url.parameter.category 分类，添加到集合 result 中。
  • 第 28 行：TODO 芋艿
  • 这里有一点要注意，每次传入的 全量一个分类 urls 的” “，指的是至少要是 的全量，而不一定是全部数据。
• 第 41 至 46 行：获得消费者 URL 对应的在 notified 中的数据。
• 第 47 至 58 行：按照分类 ，循环处理通知的 URL 变化结果（全量数据）。
  • 第 51 至 53 行：将 所有服务提供者为空 result 覆盖到 notified 中。这里又有一点需要注意，当某个分类的数据为空时，会依然有 urls 。其中 urls[0].protocol = empty ，通过这样的方式，处理 的情况。
  • 第 55 行：调用 #saveProperties(url) 方法，保存到文件。
    • 代码比较简单，点击链接查看。
  • 第 57 行：调用 NotifyListener#notify(urls) 方法，通知监听器处理。例如，有新的服务提供者启动时，被通知，创建新的 Invoker 对象。

3.2.5 recover

• #recover()
  • 和 处理方式 #register(url) 的 相同。

在注册中心断开，重连成功，调用 #recover() 方法，进行恢复注册和订阅。

3.2.6 destroy

• #destroy()
  • 和 处理方式 #register(url) 的 相同。

在 JVM 关闭时，调用 #destroy() 方法，进行取消注册和订阅。

3.3 FailbackRegistry

com.alibaba.dubbo.registry.support.FailbackRegistry ，实现 AbstractRegistry 抽象类，支持失败重试的 Registry 抽象类。

在上文中的代码中，我们可以看到，AbstractRegistry 进行的注册、订阅等操作，更多的是修改状态，而无和注册中心实际的操作。FailbackRegistry 在 AbstractRegistry 的基础上，实现了和注册中心实际的操作，并且支持失败重试的特性。

3.3.1 属性

/**
 * 定时任务执行器
 */
// Scheduled executor service
private final ScheduledExecutorService retryExecutor = Executors.newScheduledThreadPool(1, new NamedThreadFactory("DubboRegistryFailedRetryTimer", true));

/**
 * 失败重试定时器，定时检查是否有请求失败，如有，无限次重试
 */
// Timer for failure retry, regular check if there is a request for failure, and if there is, an unlimited retry
private final ScheduledFuture<?> retryFuture;
/**
 * 失败发起注册失败的 URL 集合
 */
private final Set<URL> failedRegistered = new ConcurrentHashSet<URL>();
/**
 * 失败取消注册失败的 URL 集合
 */
private final Set<URL> failedUnregistered = new ConcurrentHashSet<URL>();
/**
 * 失败发起订阅失败的监听器集合
 */
private final ConcurrentMap<URL, Set<NotifyListener>> failedSubscribed = new ConcurrentHashMap<URL, Set<NotifyListener>>();
/**
 * 失败取消订阅失败的监听器集合
 */
private final ConcurrentMap<URL, Set<NotifyListener>> failedUnsubscribed = new ConcurrentHashMap<URL, Set<NotifyListener>>();
/**
 * 失败通知通知的 URL 集合
 */
private final ConcurrentMap<URL, Map<NotifyListener, List<URL>>> failedNotified = new ConcurrentHashMap<URL, Map<NotifyListener, List<URL>>>();
/**
 * 是否销毁
 */
private AtomicBoolean destroyed = new AtomicBoolean(false);

public FailbackRegistry(URL url) {
    super(url);
    // 重试频率，单位：毫秒
    int retryPeriod = url.getParameter(Constants.REGISTRY_RETRY_PERIOD_KEY, Constants.DEFAULT_REGISTRY_RETRY_PERIOD);
    // 创建失败重试定时器
    this.retryFuture = retryExecutor.scheduleWithFixedDelay(new Runnable() {
        public void run() {
            // Check and connect to the registry
            try {
                retry();
            } catch (Throwable t) { // Defensive fault tolerance
                logger.error("Unexpected error occur at failed retry, cause: " + t.getMessage(), t);
            }
        }
    }, retryPeriod, retryPeriod, TimeUnit.MILLISECONDS);
}

---

• retryExecutor见代码注释 属性， 。
• retryFuture见代码注释 属性， 。
  • 第 41 至 51 行，在构造方法中创建该定时器，在其 #run() 方法中，会调用 #retry() 方法，进行重试。
• failedXXX见代码注释 属性， 。
  • 每种操作都有一个记录失败的集合。
• destroyed见代码注释 属性， 。

3.3.2 register && unregister

• #register(url)
• #unregister(url)

代码比较易懂，点击链接查看。

3.3.3 subscribe && unsubscribe

• #subscribe(url, listener)
• #unsubscribe(url, listener)

代码比较易懂，点击链接查看。

3.3.4 notify

• #notify(url, listener, url)

代码比较易懂，点击链接查看。

3.3.5 recover

• #recover()完全覆盖父类方法 方法， ( 即不像前面几个方法，会调用父类的方法 )，将需要注册和订阅的 URL 添加到 failedRegistered failedSubscribed 属性中。这样，在 #retry() 方法中，会重试进行连接。

代码比较易懂，点击链接查看。

3.3.6 retry

• #retry() 方法，遍历五个 failedXXX 属性，重试对应的操作。

代码比较易懂，点击链接查看。

3.3.7 destroy

• #destroy() 方法，取消注册和订阅，并关闭定时器。

代码比较易懂，点击链接查看。

4. NotifyListener

com.alibaba.dubbo.registry.NotifyListener ，通知监听器。当收到服务变更通知时触发，代码如下：

public interface NotifyListener {
    /**
     * 当收到服务变更通知时触发。
     * <p>
     * 通知需处理契约：
     * 1. 总是以服务接口和数据类型为维度全量通知，即不会通知一个服务的同类型的部分数据，用户不需要对比上一次通知结果。
     * 2. 订阅时的第一次通知，必须是一个服务的所有类型数据的全量通知。
     * 3. 中途变更时，允许不同类型的数据分开通知，比如：providers, consumers, routers, overrides，允许只通知其中一种类型，但该类型的数据必须是全量的，不是增量的。
     * 4. 如果一种类型的数据为空，需通知一个empty协议并带category参数的标识性URL数据。
     * 5. 通知者(即注册中心实现)需保证通知的顺序，比如：单线程推送，队列串行化，带版本对比。
     *
     * @param urls 已注册信息列表，总不为空，含义同{@link com.alibaba.dubbo.registry.RegistryService#lookup(URL)}的返回值。
     */
    void notify(List<URL> urls);
}

---

• 注意看方法上的注释，特别是全量分类为空顺序 、 、 、 。

NotifyListener 的子类如下图：

5. ProviderConsumerRegTable

com.alibaba.dubbo.registry.support.ProviderConsumerRegTable ，服务提供者和消费者注册表，存储 JVM 进程内自己的服务提供者和消费者的 Invoker 。

该信息用于 Dubbo QOS 使用，例如将 JVM 进程中，自己的服务提供者下线，又或者查询自己的服务提供者和消费者列表。

• 《Dubbo 用户指南 —— 在线运维命令 - QOS》
• 后续会有文章分享 QOS ，本文不多啰嗦。

代码如下：

public class ProviderConsumerRegTable {
    /**
     * 服务提供者 Invoker 集合
     *
     * key：服务提供者 URL 服务键
     */
    public static ConcurrentHashMap<String, Set<ProviderInvokerWrapper>> providerInvokers = new ConcurrentHashMap<String, Set<ProviderInvokerWrapper>>();
    /**
     * 服务消费者 Invoker 集合
     *
     * key：服务消费者 URL 服务键
     */
    public static ConcurrentHashMap<String, Set<ConsumerInvokerWrapper>> consumerInvokers = new ConcurrentHashMap<String, Set<ConsumerInvokerWrapper>>();

    // .... 省略方法
}

---

• 如下方法，已经添加代码注释，胖友点击查看。
• 服务提供者
  • #registerProvider(invoker, registryUrl, providerUrl) 静态方法，注册 Provider Invoker 。
  • #getProviderInvoker(serviceUniqueName) 静态静态，获得指定服务键的 Provider Invoker 集合。
  • #getProviderWrapper(invoker) 静态方法，获得服务提供者对应的 Invoker Wrapper 对象。
• 服务消费者
  • #registerConsumer(invoker, registryUrl, consumerUrl, registryDirectory) 静态方法，注册 Consumer Invoker 。
  • #getConsumerInvoker(serviceUniqueName) 静态方法，获得指定服务键的 Consumer Invoker 集合。

5.1 ProviderInvokerWrapper

com.alibaba.dubbo.registry.support.ProviderInvokerWrapper ，实现 Invoker 接口，服务提供者 Invoker Wrapper ，代码如下：

/**
 * Invoker 对象
 */
private Invoker<T> invoker;
/**
 * 原始 URL
 */
private URL originUrl;
/**
 * 注册中心 URL
 */
private URL registryUrl;
/**
 * 服务提供者 URL
 */
private URL providerUrl;
/**
 * 是否注册
 */
private volatile boolean isReg;

// ... 省略方法

---

• 相比纯粹的 Invoker 对象，又多了运维命令需要的属性。例如 状态下线服务命令com.alibaba.dubbo.qos.command.impl.Offlinecom.alibaba.dubbo.qos.command.impl.Online isReg 属性，可以在使用 后，标记为 false 。想提前深入了解的胖友，可以看下 和 类。

5.2 ConsumerInvokerWrapper

com.alibaba.dubbo.registry.support.ConsumerInvokerWrapper ，实现 Invoker 接口，服务消费者 Invoker Wrapper ，代码如下：

/**
 * Invoker 对象
 */
private Invoker<T> invoker;
/**
 * 原始 URL
 */
private URL originUrl;
/**
 * 注册中心 URL
 */
private URL registryUrl;
/**
 * 消费者 URL
 */
private URL consumerUrl;
/**
 * 注册中心 Directory
 */
private RegistryDirectory registryDirectory;

---

• 相比纯粹的 Invoker 对象，又多了运维命令需要的属性。例如 列出消费者和提供者命令可调用com.alibaba.dubbo.qos.command.impl.Ls registryDirectory 属性，可以在使用 后，输出可消费者 的服务提供者数量 。想提前深入了解的胖友，可以看下 类。

5. integration

不同于上面我们看到的代码，integration 包下是对其他 Dubbo 模块的集成：

• RegistryProtocol ，对 dubbo-rpc-api 的依赖集成。
• RegistryDirectory ，对 dubbo-cluster 的依赖集成。

考虑到超出了本文的范畴，后面涉及到时，单独分享。

666. 彩蛋

对注册中心的使用，不熟悉的胖友，可能理解起来会有点懵。嘿嘿，仿佛为自己写的差，找了一个理由。哈哈哈。

下一篇，我们来结合 Zookeeper ，进一步理解。

另外，胖友也可以多多调试噢。
