NIO服务器（二）之Transport层

发表于 2022/05/26

作者 deathwhispers

46 分钟阅读

本文基于 Dubbo 2.6.1 版本，望知悉。

1. 概述

本文接《精尽 Dubbo 源码分析 —— NIO 服务器（一）之抽象 API》一文，分享 dubbo-remoting-api 模块， transport 包，网络传输层。

transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec

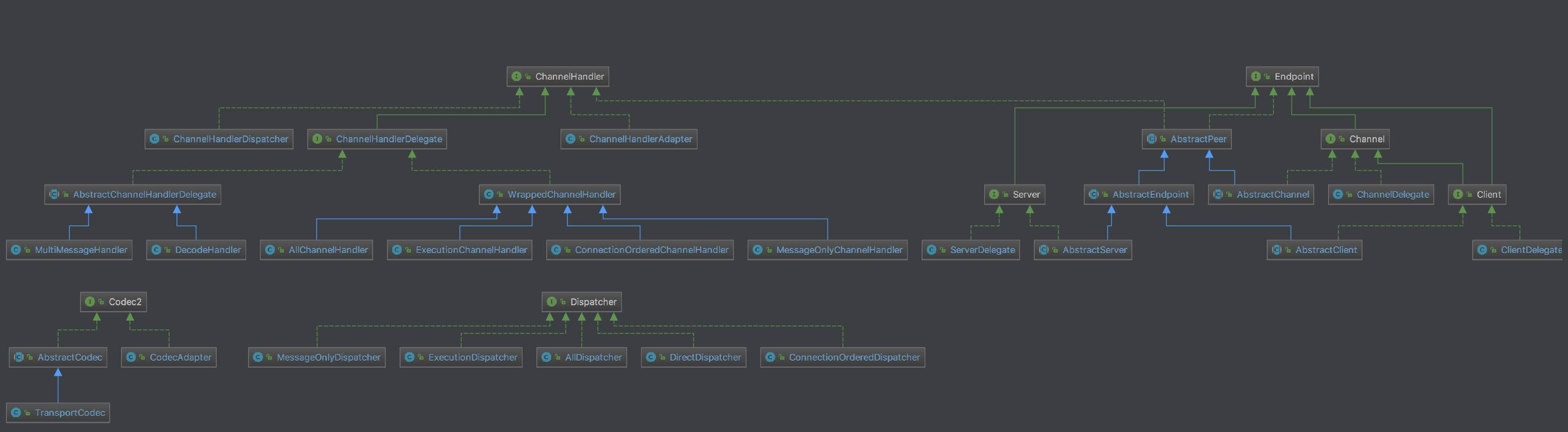

涉及的类图如下：

类图

白色部分，为通用接口。
蓝色部分，为 transport 包下的类。
整个类图，我们分成六个部分：
- Client
- Server
- Channel
- ChannelHandler
- Codec
- Dispacher
从流程上来说，我们分成：
- Server
  - 启动
  - 关闭
- Client
  - 启动
  - 关闭
- ChannelHandler
  - 处理连接
  - 处理断开
  - 发送消息
  - 接收消息
  - 处理异常

艿艿的旁白：涉及较多类和流程，内容不是很线性，可能分享的比较凌乱，还望胖友谅解。建议，读 2-3 遍，并且做一些调试。

2. AbstractPeer

com.alibaba.dubbo.remoting.transport.AbstractPeer ，实现 Endpoint、ChannelHandler 接口，Peer 抽象类。

构造方法

```plain text plain 1: /** 2: * 通道处理器 3: */ 4: private final ChannelHandler handler; 5: /** 6: * URL 7: */ 8: private volatile URL url; 9: /** 10: * 正在关闭 11: * 12: * {@link #startClose()} 13: */ 14: // closing closed means the process is being closed and close is finished 15: private volatile boolean closing; 16: /** 17: * 关闭完成 18: * 19: * {@link #close()} 20: */ 21: private volatile boolean closed; 22: 23: public AbstractPeer(URL url, ChannelHandler handler) { 24: if (url == null) { 25: throw new IllegalArgumentException(“url == null”); 26: } 27: if (handler == null) { 28: throw new IllegalArgumentException(“handler == null”); 29: } 30: this.url = url; 31: this.handler = handler; 32: }

---

- handler
属性，通道处理器，通过构造方法传入。实现的 ChannelHandler 的接口方法，直接调用
handler
的方法，进行执行逻辑处理。
    - 参见代码：[传送门](https://github.com/YunaiV/dubbo/blob/7fad710c2dbf66356d5e7b7995e843b8f6225652/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/AbstractPeer.java#L114-L141)
    - 这种方式在设计模式中被称作 “[装饰模式](https://www.cnblogs.com/java-my-life/archive/2012/04/20/2455726.html)**大量的**
“ 。在下文中，我们会看到
装饰模式的使用。实际上，这也是
dubbo-remoting
抽象 API + 实现最核心的方式之一。
- url**配置项**
属性，URL ，通过构造方法传入。通过该属性，传递 Dubbo 服务引用和服务暴露的
。
- closing
属性，正在关闭，调用
#startClose()
方法，变更。
- close
属性，关闭完成，调用
#close()
方法，变更。

**发送消息**

```plain text
plain @Override public void send(Object message) throws RemotingException {     send(message, url.getParameter(Constants.SENT_KEY, false)); }

sent 配置项：
- true 等待消息发出，消息发送失败将抛出异常。
- false 不等待消息发出，将消息放入 IO 队列，即刻返回。
- 详细参见：《Dubbo 用户指南 —— 异步调用》

其他方法

胖友点击 AbstractPeer ，再看看所有的方法。

2.1 AbstractEndpint

com.alibaba.dubbo.remoting.transport.AbstractPeer.AbstractEndpint ，实现 Resetable 接口，继承 AbstractPeer 抽象类，端点抽象类。

构造方法

```plain text plain 1: /** 2: * 编解码器 3: */ 4: private Codec2 codec; 5: /** 6: * 超时时间 7: */ 8: private int timeout; 9: /** 10: * 连接超时时间 11: */ 12: private int connectTimeout; 13: 14: public AbstractEndpoint(URL url, ChannelHandler handler) { 15: super(url, handler); 16: this.codec = getChannelCodec(url); 17: this.timeout = url.getPositiveParameter(Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT); 18: this.connectTimeout = url.getPositiveParameter(Constants.CONNECT_TIMEOUT_KEY, Constants.DEFAULT_CONNECT_TIMEOUT); 19: }

---

- codec
属性，编解码器。在构造方法中，可以看到调用
#getChannelCodec(url)
方法，基于
url
参数，加载对应的 Codec 实现对象。代码如下：

```plain text
plain 1: protected static Codec2 getChannelCodec(URL url) { 2:     String codecName = url.getParameter(Constants.CODEC_KEY, "telnet"); 3:     if (ExtensionLoader.getExtensionLoader(Codec2.class).hasExtension(codecName)) { // 例如，在 DubboProtocol 中，会获得 DubboCodec 4:         return ExtensionLoader.getExtensionLoader(Codec2.class).getExtension(codecName); 5:     } else { 6:         return new CodecAdapter(ExtensionLoader.getExtensionLoader(Codec.class).getExtension(codecName)); 7:     } 8: }

```plain text

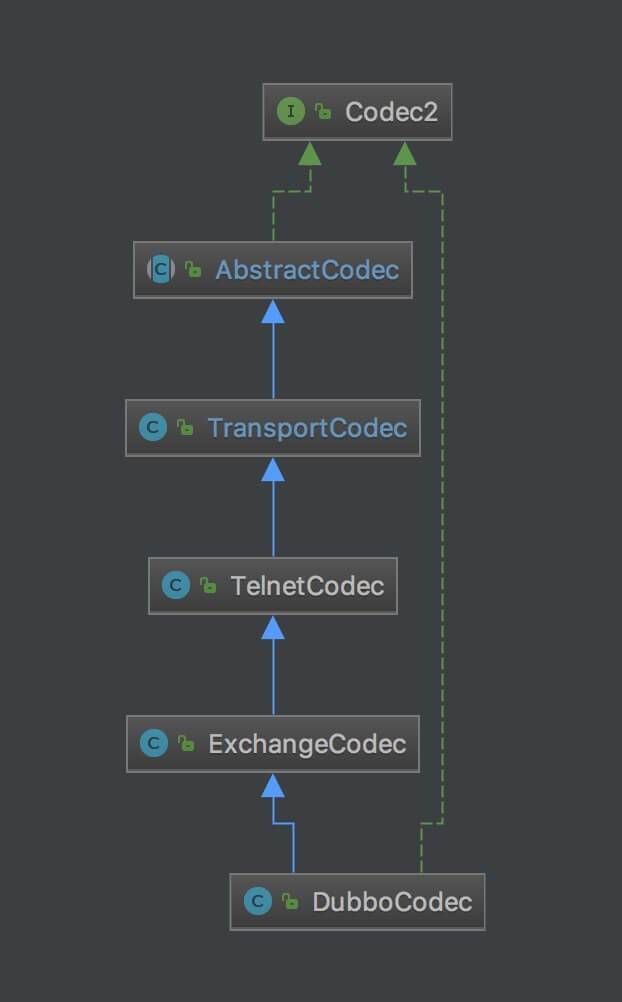

第 3 行：基于 Dubbo SPI 机制，加载对应的 Codec 实现对象。例如，在 DubboProtocol 中，会获得
DubboCodec 对象。
第 6 行：Codec 接口，已经废弃了，目前 Dubbo 项目里，也没有它的拓展实现。
```

重置属性

#reset(url)实现方法，使用新的 url 属性，可重置 codectimeoutconnectTimeout 属性。已经添加了谅解，胖友点击可看。

3. Client

3.1 AbstractClient

com.alibaba.dubbo.remoting.transport.AbstractClient ，实现 Client 接口，继承 AbstractEndpoint 抽象类，客户端抽象类，重点实现了公用的重连逻辑，同时抽象了连接等模板方法，供子类实现。抽象方法如下：

```plain text plain protected abstract void doOpen() throws Throwable; protected abstract void doClose() throws Throwable; protected abstract void doConnect() throws Throwable; protected abstract void doDisConnect() throws Throwable; protected abstract Channel getChannel();

---

**构造方法**

```plain text
plain 1: /**  2:  * 重连定时任务执行器  3:  */  4: private static final ScheduledThreadPoolExecutor reconnectExecutorService = new ScheduledThreadPoolExecutor(2, new NamedThreadFactory("DubboClientReconnectTimer", true));  5: /**  6:  * 发送消息时，若断开，是否重连  7:  */  8: private final boolean send_reconnect;  9: /** 10:  * 重连 warning 的间隔.(waring多少次之后，warning一次) //for test 11:  */ 12: // reconnect warning period. Reconnect warning interval (log warning after how many times) //for test 13: private final int reconnect_warning_period; 14: /** 15:  * 关闭超时时间 16:  */ 17: private final long shutdown_timeout; 18: /** 19:  * 线程池 20:  * 21:  * 在调用 {@link #wrapChannelHandler(URL, ChannelHandler)} 时，会调用 {@link com.alibaba.dubbo.remoting.transport.dispatcher.WrappedChannelHandler} 创建 22:  */ 23: protected volatile ExecutorService executor; 24:  25: public AbstractClient(URL url, ChannelHandler handler) throws RemotingException { 26:     super(url, handler); 27:     // 从 URL 中，获得重连相关配置项 28:     send_reconnect = url.getParameter(Constants.SEND_RECONNECT_KEY, false); 29:     shutdown_timeout = url.getParameter(Constants.SHUTDOWN_TIMEOUT_KEY, Constants.DEFAULT_SHUTDOWN_TIMEOUT); 30:     // The default reconnection interval is 2s, 1800 means warning interval is 1 hour. 31:     reconnect_warning_period = url.getParameter("reconnect.waring.period", 1800); 32:  33:     // 初始化客户端 34:     try { 35:         doOpen(); 36:     } catch (Throwable t) { 37:         close(); // 失败，则关闭 38:         throw new RemotingException(url.toInetSocketAddress(), null, 39:                 "Failed to start " + getClass().getSimpleName() + " " + NetUtils.getLocalAddress() 40:                         + " connect to the server " + getRemoteAddress() + ", cause: " + t.getMessage(), t); 41:     } 42:  43:     // 连接服务器 44:     try { 45:         // connect. 46:         connect(); 47:         if (logger.isInfoEnabled()) { 48:             logger.info("Start " + getClass().getSimpleName() + " " + NetUtils.getLocalAddress() + " connect to the server " + getRemoteAddress()); 49:         } 50:     } catch (RemotingException t) { 51:         if (url.getParameter(Constants.CHECK_KEY, true)) { 52:             close(); // 失败，则关闭 53:             throw t; 54:         } else { 55:             logger.warn("Failed to start " + getClass().getSimpleName() + " " + NetUtils.getLocalAddress() 56:                     + " connect to the server " + getRemoteAddress() + " (check == false, ignore and retry later!), cause: " + t.getMessage(), t); 57:         } 58:     } catch (Throwable t) { 59:         close(); // 失败，则关闭 60:         throw new RemotingException(url.toInetSocketAddress(), null, 61:                 "Failed to start " + getClass().getSimpleName() + " " + NetUtils.getLocalAddress() 62:                         + " connect to the server " + getRemoteAddress() + ", cause: " + t.getMessage(), t); 63:     } 64:  65:     // 获得线程池 66:     executor = (ExecutorService) ExtensionLoader.getExtensionLoader(DataStore.class).getDefaultExtension() 67:             .get(Constants.CONSUMER_SIDE, Integer.toString(url.getPort())); 68:     ExtensionLoader.getExtensionLoader(DataStore.class).getDefaultExtension() 69:             .remove(Constants.CONSUMER_SIDE, Integer.toString(url.getPort())); 70: }

reconnectExecutorService 属性，重连定时任务执行器。在客户端连接服务端时，会创建后台任务，定时检查连接，若断开，会进行重连。
第 27 至 31 行：从 URL 中，获得重连相关配置项 。
第 33 至 41 行：调用抽象 #doOpen() 方法，初始化客户端。若异常，调用 #close() 方法，进行关闭。
第 43 至 63 行：调用实现 #connect() 方法，连接服务器。若异常，调用 #close() 方法，进行关闭。
- 第 51 至 57 行：若是连接失败 RemotingException ，若开启了启动时检查，则调用 #close() 方法，进行关闭。
第 66 至 69 行：从 DataStore 中，获得线程池。
- DataStore 在 store dubbo-common 模块，包下实现。目前的实现比较简单，可以认为是 ConcurrentMap<String, ConcurrentMap<String, Object» 的集合。胖友可以自己看相关实现。
- 此处的线程池，实际就是《Dubbo 用户指南 —— 线程模型》线程池「8. Dispacher」中说的。在中，详细解析。

连接服务器

```plain text plain /** * 连接锁，用于实现发起连接和断开连接互斥，避免并发。 */ private final Lock connectLock = new ReentrantLock(); 1: protected void connect() throws RemotingException { 2: // 获得锁 3: connectLock.lock(); 4: try { 5: // 已连接， 6: if (isConnected()) { 7: return; 8: } 9: // 初始化重连线程 10: initConnectStatusCheckCommand(); 11: // 执行连接 12: doConnect(); 13: // 连接失败，抛出异常 14: if (!isConnected()) { 15: throw new RemotingException(this, “Failed connect to server “ + getRemoteAddress() + “ from “ + getClass().getSimpleName() + “ “ 16: + NetUtils.getLocalHost() + “ using dubbo version “ + Version.getVersion() 17: + “, cause: Connect wait timeout: “ + getTimeout() + “ms.”); 18: // 连接成功，打印日志 19: } else { 20: if (logger.isInfoEnabled()) { 21: logger.info(“Successed connect to server “ + getRemoteAddress() + “ from “ + getClass().getSimpleName() + “ “ 22: + NetUtils.getLocalHost() + “ using dubbo version “ + Version.getVersion() 23: + “, channel is “ + this.getChannel()); 24: } 25: } 26: // 设置重连次数归零 27: reconnect_count.set(0); 28: // 设置未打印过错误日志 29: reconnect_error_log_flag.set(false); 30: } catch (RemotingException e) { 31: throw e; 32: } catch (Throwable e) { 33: throw new RemotingException(this, “Failed connect to server “ + getRemoteAddress() + “ from “ + getClass().getSimpleName() + “ “ 34: + NetUtils.getLocalHost() + “ using dubbo version “ + Version.getVersion() 35: + “, cause: “ + e.getMessage(), e); 36: } finally { 37: // 释放锁 38: connectLock.unlock(); 39: } 40: }

---

- 第 3 行：获得锁。在连接和断开连接时，通过锁，避免并发冲突。
- 第 5 至 8 行：调用
#isConnected()
方法，判断连接状态。若已经连接，就不重复连接。代码如下：

```plain text
plain @Override public boolean isConnected() {     Channel channel = getChannel();     return channel != null && channel.isConnected(); }

```plain text

该方法，是因为实现 Channel 接口( Client 实现 Channel 接口 )，所以需要实现的。我们可以看到，实际方法内部，调用的是 channel 对象，进行判断。其它实现 Channel 的方法，也是这么处理的，例如
#getAttribute(key) 等方法。 ```
第 10 行：调用线程 #initConnectStatusCheckCommand() 方法，初始化重连。
- 方法会复杂一些，不杂糅在这里讲。
第 14 至 17 行：连接失败，抛出异常 RemotingException 。
第 18 至 25 行：连接成功，打印日志。
第 26 至 29 行：设置重连次数归零，打印过错误日志状态为否。下面，我们会看到这些状态字段的变更。
第 38 行：释放锁。

初始化重连线程

```plain text plain /** * 重连次数 */ private final AtomicInteger reconnect_count = new AtomicInteger(0); /** * 重连时，是否已经打印过错误日志。 */ // Reconnection error log has been called before? private final AtomicBoolean reconnect_error_log_flag = new AtomicBoolean(false); /** * 重连执行任务 Future */ private volatile ScheduledFuture<?> reconnectExecutorFuture = null; /** * 最后成功连接时间 */ // the last successed connected time private long lastConnectedTime = System.currentTimeMillis(); 1: private synchronized void initConnectStatusCheckCommand() { 2: //reconnect=false to close reconnect 3: // 获得获得重连频率，默认开启。 4: int reconnect = getReconnectParam(getUrl()); 5: // 若开启重连功能，创建重连线程 6: if (reconnect > 0 && (reconnectExecutorFuture == null || reconnectExecutorFuture.isCancelled())) { 7: // 创建 Runnable 对象 8: Runnable connectStatusCheckCommand = new Runnable() { 9: public void run() { 10: try { 11: // 未连接，重连 12: if (!isConnected()) { 13: connect(); 14: // 已连接，记录最后连接时间 15: } else { 16: lastConnectedTime = System.currentTimeMillis(); 17: } 18: } catch (Throwable t) { 19: // 超过一定时间未连接上，才打印异常日志。并且，仅打印一次。默认，15 分钟。 20: String errorMsg = “client reconnect to “ + getUrl().getAddress() + “ find error . url: “ + getUrl(); 21: // wait registry sync provider list 22: if (System.currentTimeMillis() - lastConnectedTime > shutdown_timeout) { 23: if (!reconnect_error_log_flag.get()) { 24: reconnect_error_log_flag.set(true); 25: logger.error(errorMsg, t); 26: return; 27: } 28: } 29: // 每一定次发现未重连，才打印告警日志。默认，1800 次，1 小时。 30: if (reconnect_count.getAndIncrement() % reconnect_warning_period == 0) { 31: logger.warn(errorMsg, t); 32: } 33: } 34: } 35: }; 36: // 发起定时任务 37: reconnectExecutorFuture = reconnectExecutorService.scheduleWithFixedDelay(connectStatusCheckCommand, reconnect, reconnect, TimeUnit.MILLISECONDS); 38: } 39: }

---

- 第 4 行：调用 [#getReconnectParam(url)](https://github.com/YunaiV/dubbo/blob/31b3f1e868ed2d62c97a26b5cd233a921ce2205a/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/AbstractClient.java#L120-L142)
方法，获得重连频率。默认开启，2000 毫秒。
    - 代码比较简单，胖友自己点击方法查看。
- 第 6 至 38 行：若**开启**
重连功能， 创建重连线程。
    - 第 8 至 35 行：创建 Runnable 对象。
        - 第 11 至 13 行：未连接时，调用
#connect()
方法，进行重连。
        - 第 14 至 17 行：已连接时，记录最后连接时间。
        - 第 18 至 33 行：**符合错误告警**
条件时，打印
或
日志。为什么要符合条件才打印呢？之前也和朋友聊起来过，线上因为中间件组件，打印了太多的日志，结果整个 JVM 崩了。特别在网络场景 + 大量“无限”重试的场景，特别容易打出满屏的日志。这块，我们可以学习下。另外，Eureka 在集群同步，也有类似处理。
    - 第 36 行：发起任务，**定时**
检查，是否需要重连。
- reconnect=false to close reconnect
，从目前代码上来看，未实现
#reset(url)
方法，在 URL 的
reconnect=false
配置项时，关闭重连线程。

**发送消息**

```plain text
plain @Override public void send(Object message, boolean sent) throws RemotingException {     // 未连接时，开启重连功能，则先发起连接     if (send_reconnect && !isConnected()) {         connect();     }     // 发送消息     Channel channel = getChannel();     //TODO Can the value returned by getChannel() be null? need improvement.     if (channel == null || !channel.isConnected()) {         throw new RemotingException(this, "message can not send, because channel is closed . url:" + getUrl());     }     channel.send(message, sent); }

包装通道处理器

```plain text plain // Constants.java public static final String DEFAULT_CLIENT_THREADPOOL = “cached”; protected static final String CLIENT_THREAD_POOL_NAME = “DubboClientHandler”; 1: /** 2: * 包装通道处理器 3: * 4: * @param url URL 5: * @param handler 被包装的通道处理器 6: * @return 包装后的通道处理器 7: */ 8: protected static ChannelHandler wrapChannelHandler(URL url, ChannelHandler handler) { 9: // 设置线程名 10: url = ExecutorUtil.setThreadName(url, CLIENT_THREAD_POOL_NAME); 11: // 设置使用的线程池类型 12: url = url.addParameterIfAbsent(Constants.THREADPOOL_KEY, Constants.DEFAULT_CLIENT_THREADPOOL); 13: // 包装通道处理器 14: return ChannelHandlers.wrap(handler, url); 15: }

---

- 第 10 行：调用 **线程名**
ExecutorUtil#setThreadName(url, CLIENT_THREAD_POOL_NAME)
方法，设置
，即
URL.threadname=xxx
。代码如下：

```plain text
plain public static URL setThreadName(URL url, String defaultName) {     String name = url.getParameter(Constants.THREAD_NAME_KEY, defaultName);     name = new StringBuilder(32).append(name).append("-").append(url.getAddress()).toString();     url = url.addParameter(Constants.THREAD_NAME_KEY, name);     return url; }

```plain text

注意，线程名中，包含
URL 的地址信息。 ```
第 12 行：设置线程类型 ，即 URL.threadpool=xxx 。默认情况下，使用 “cached” 类型，这个和 Server 是不同的，下面我们会看到。
- 《精尽 Dubbo 源码分析 —— 线程池》
第 14 行：调用「8. Dispacher」 ChannelHandlers#wrap(handler, url) 方法，包装通道处理器。这里我们不细说，在中，结合解析。
这是一个非常关键的方法，在例如 NettyClient 等里，都会调用该方法。

其他方法

如下方法比较简单，艿艿就不重复啰嗦了。

#disconnect() 方法，断开连接。
#reconnect() 方法，主动重连。
#close() 方法，强制关闭。
#close(timeout) 方法，优雅关闭。

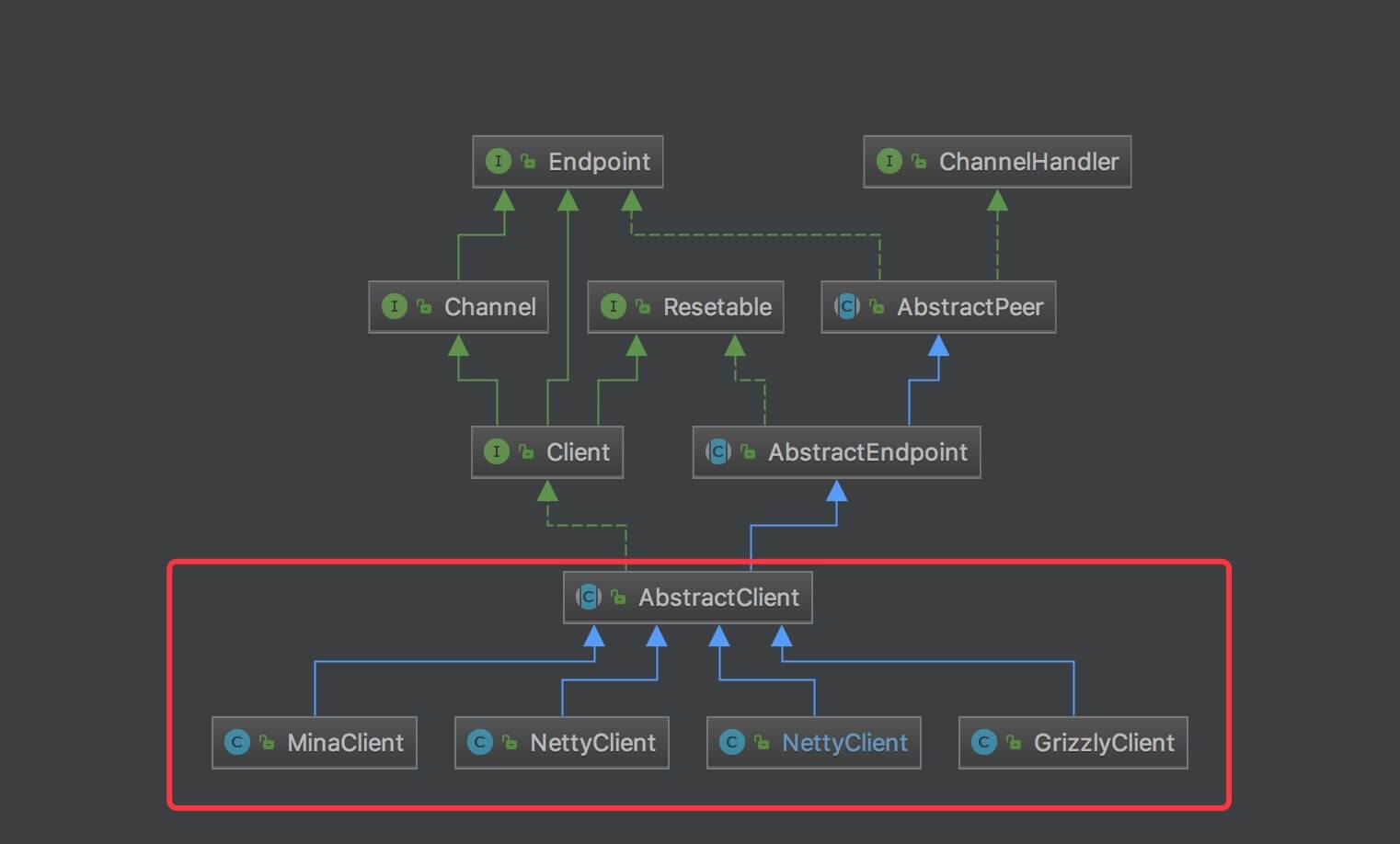

子类类图

类图

3.2 ClientDelegate

com.alibaba.dubbo.remoting.transport.ClientDelegate ，实现 Client 接口，客户端装饰者实现类。在每个实现的方法里，直接调用被装饰的 client 属性的方法。

目前 dubbo-rpc-default 模块中，ChannelWrapper 继承了 ClientDelegate 类。但实际上，ChannelWrapper 重新实现了所有的方法，并且，并未复用任何方法。所以，ClientDelegate 目前用途不大。

4. Server

4.1 AbstractServer

com.alibaba.dubbo.remoting.transport.AbstractServer ，实现 Server 接口，继承 AbstractEndpoint 抽象类，服务器抽象类，重点实现了公用的逻辑，同时抽象了开启、关闭等模板方法，供子类实现。抽象方法如下：

```plain text plain protected abstract void doOpen() throws Throwable; protected abstract void doClose() throws Throwable;

---

**构造方法**

```plain text
plain 1: /**  2:  * 线程池  3:  */  4: ExecutorService executor;  5: /**  6:  * 服务地址  7:  */  8: private InetSocketAddress localAddress;  9: /** 10:  * 绑定地址 11:  */ 12: private InetSocketAddress bindAddress; 13: /** 14:  * 服务器最大可接受连接数 15:  */ 16: private int accepts; 17: /** 18:  * 空闲超时时间，单位：毫秒 19:  */ 20: private int idleTimeout; //600 seconds 21:  22: public AbstractServer(URL url, ChannelHandler handler) throws RemotingException { 23:     super(url, handler); 24:     // 服务地址 25:     localAddress = getUrl().toInetSocketAddress(); 26:     // 绑定地址 27:     String bindIp = getUrl().getParameter(Constants.BIND_IP_KEY, getUrl().getHost()); 28:     int bindPort = getUrl().getParameter(Constants.BIND_PORT_KEY, getUrl().getPort()); 29:     if (url.getParameter(Constants.ANYHOST_KEY, false) || NetUtils.isInvalidLocalHost(bindIp)) { 30:         bindIp = NetUtils.ANYHOST; 31:     } 32:     bindAddress = new InetSocketAddress(bindIp, bindPort); 33:     // 服务器最大可接受连接数 34:     this.accepts = url.getParameter(Constants.ACCEPTS_KEY, Constants.DEFAULT_ACCEPTS); 35:     // 空闲超时时间 36:     this.idleTimeout = url.getParameter(Constants.IDLE_TIMEOUT_KEY, Constants.DEFAULT_IDLE_TIMEOUT); 37:  38:     // 开启服务器 39:     try { 40:         doOpen(); 41:         if (logger.isInfoEnabled()) { 42:             logger.info("Start " + getClass().getSimpleName() + " bind " + getBindAddress() + ", export " + getLocalAddress()); 43:         } 44:     } catch (Throwable t) { 45:         throw new RemotingException(url.toInetSocketAddress(), null, "Failed to bind " + getClass().getSimpleName() 46:                 + " on " + getLocalAddress() + ", cause: " + t.getMessage(), t); 47:     } 48:  49:     // 获得线程池 50:     //fixme replace this with better method 51:     DataStore dataStore = ExtensionLoader.getExtensionLoader(DataStore.class).getDefaultExtension(); 52:     executor = (ExecutorService) dataStore.get(Constants.EXECUTOR_SERVICE_COMPONENT_KEY, Integer.toString(url.getPort())); 53: }

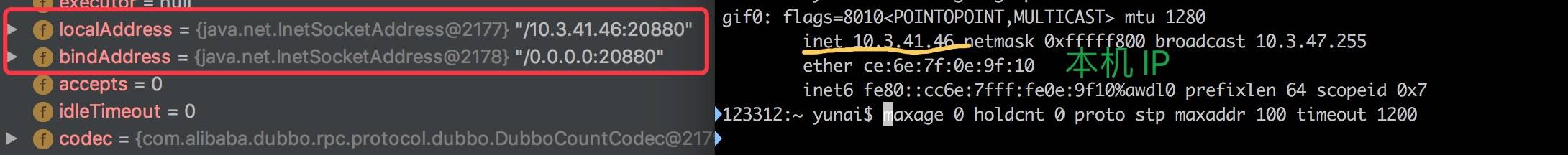

第 24 至 36 行：从 URL 中，加载 localAddress bindAddress accepts idleTimeout 配置项。比较难理解的，可能是两个地址属性，如下是比例提供的一个例子：例子
- 配置项可在 #reset(url) 方法中，重置属性。
第 38 至 47 行：调用 #doOpen() 方法，开启服务器。
第 49 至 52 行：从 DataStore 中，获得线程池。
- fixme replace this with better method官方，说明在这块实现上，也不是很满意，后面会优化掉。

被客户端连接

```plain text plain @Override public void connected(Channel ch) throws RemotingException { // If the server has entered the shutdown process, reject any new connection if (this.isClosing() || this.isClosed()) { logger.warn(“Close new channel “ + ch + “, cause: server is closing or has been closed. For example, receive a new connect request while in shutdown process.”); ch.close(); return; } // 超过上限，关闭新的链接 Collection channels = getChannels(); if (accepts > 0 && channels.size() > accepts) { logger.error("Close channel " + ch + ", cause: The server " + ch.getLocalAddress() + " connections greater than max config " + accepts); ch.close(); // 关闭新的链接 return; } // 连接 super.connected(ch); }

---

**发送消息**

```plain text
plain @Override public void send(Object message, boolean sent) throws RemotingException {     // 获得所有的客户端的通道     Collection<Channel> channels = getChannels();     // 群发消息     for (Channel channel : channels) {         if (channel.isConnected()) {             channel.send(message, sent);         }     } }

其他方法

如下方法比较简单，艿艿就不重复啰嗦了。

#disconnect() 方法，断开连接。
#close() 方法，强制关闭。
#close(timeout) 方法，优雅关闭。

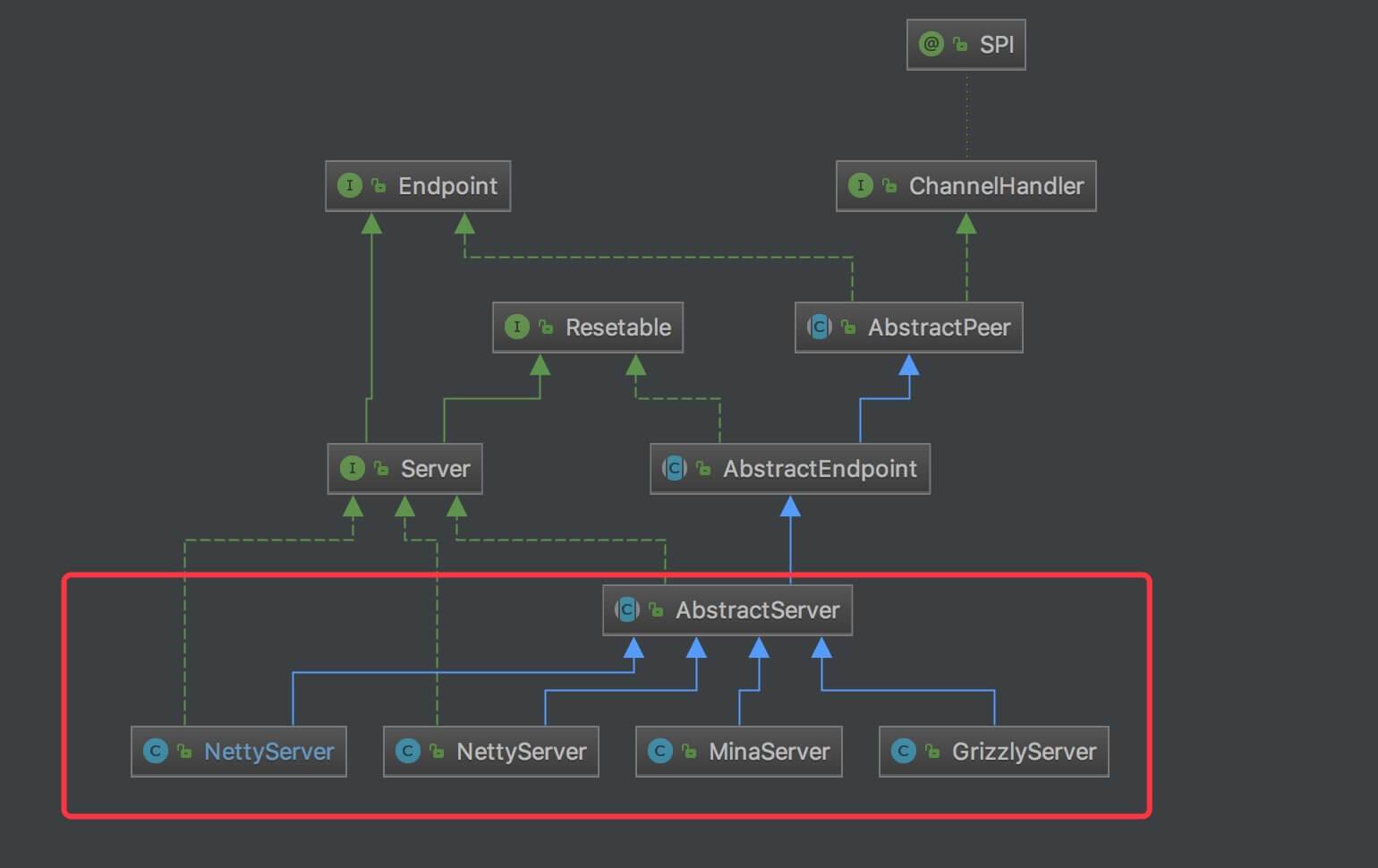

子类类图

类图

4.2 ServerDelegate

com.alibaba.dubbo.remoting.transport.ServerDelegate ，实现 Client 接口，客户端装饰者实现类。在每个实现的方法里，直接调用被装饰的 server 属性的方法。

目前 dubbo-remoting-p2p 模块中，PeerServer 会继承该类，后续再看。

5. Channel

5.1 AbstractChannel

com.alibaba.dubbo.remoting.transport.AbstractChannel ，实现 Channel 接口，实现 AbstractPeer 抽象类，通道抽象类。

发送消息

```plain text plain @Override public void send(Object message, boolean sent) throws RemotingException { if (isClosed()) { throw new RemotingException(this, “Failed to send message “ + (message == null ? “” : message.getClass().getName()) + “:” + message + “, cause: Channel closed. channel: “ + getLocalAddress() + “ -> “ + getRemoteAddress()); } }

---

- 具体的发送方法，子类实现。在 AbstractChannel 中，目前只做状态检查。

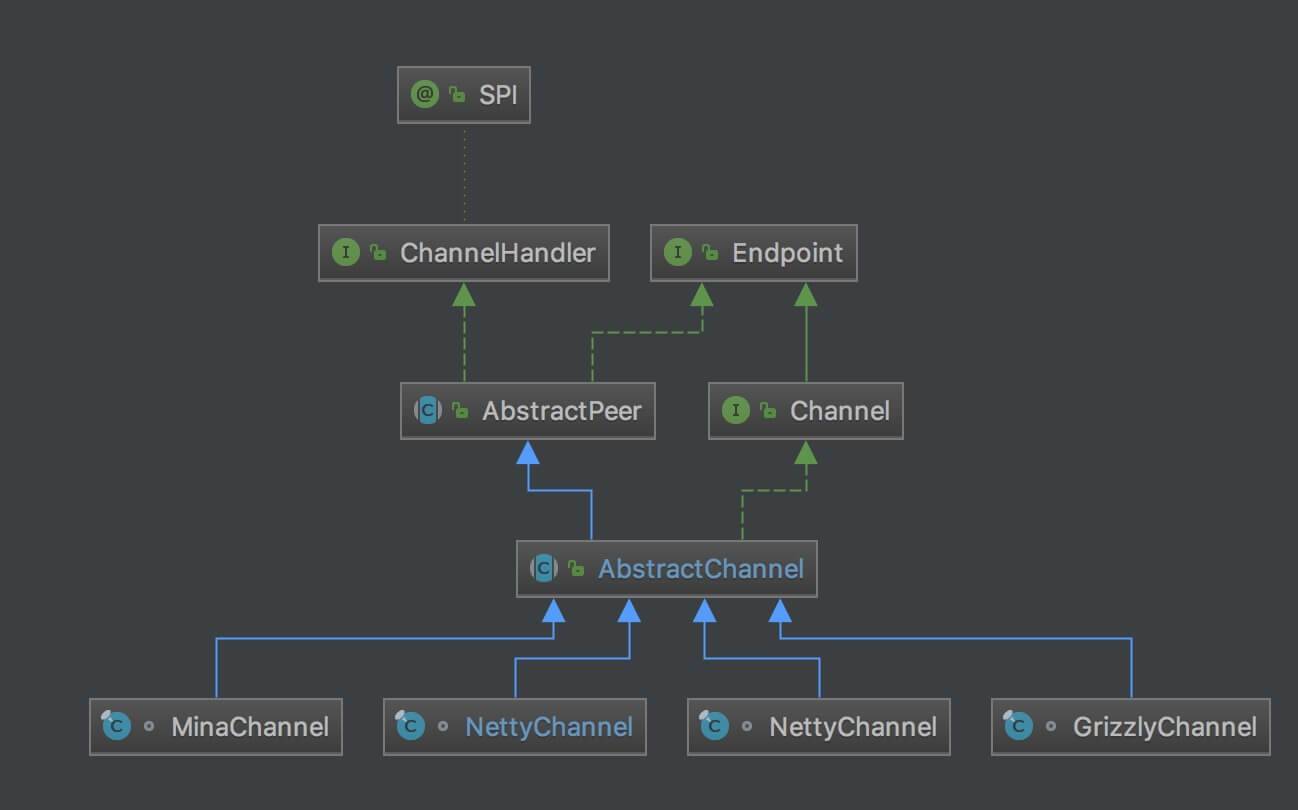

**子类类图**

![](/assets/images/learning/dubbo/dubbo-nio-server-transport/c97c05aca83b5eb2e04929bcbb4b9b44.png)

类图

## 5.2 ChannelDelegate

[com.alibaba.dubbo.remoting.transport.ChannelDelegate](https://github.com/YunaiV/dubbo/blob/31b3f1e868ed2d62c97a26b5cd233a921ce2205a/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/ChannelDelegate.java) ，实现 Channel 接口，通道装饰者实现类。在每个实现的方法里，直接调用被装饰的 [channel](https://github.com/YunaiV/dubbo/blob/31b3f1e868ed2d62c97a26b5cd233a921ce2205a/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/ChannelDelegate.java#L31) 属性的方法。

目前 Dubbo 中，暂未用到。

# 7. ChannelHandler

## 7.1 ChannelHandlerAdapter

com.alibaba.dubbo.remoting.transport.ChannelHandlerAdapter ，实现 ChannelHandler 接口，通道处理器**适配器**，每个方法为空实现。代码如下：

```plain text
plain @Override public void connected(Channel channel) throws RemotingException { }  @Override public void disconnected(Channel channel) throws RemotingException { }  @Override public void sent(Channel channel, Object message) { }  @Override public void received(Channel channel, Object message) throws RemotingException { }  @Override public void caught(Channel channel, Throwable exception) throws RemotingException { }

子类，可继承它，仅实现想要的方法。

7.2 ChannelHandlerDispatcher

com.alibaba.dubbo.remoting.transport.ChannelHandlerDispatcher ，实现 ChannelHandler 接口，通道处理器调度器。在它内部，有一个通道处理器数组 channelHandlers 属性。

每个实现的方法，都会循环调用 channelHandlers 的方法，例如：

```plain text plain public void received(Channel channel, Object message) { for (ChannelHandler listener : channelHandlers) { try { listener.received(channel, message); } catch (Throwable t) { logger.error(t.getMessage(), t); } } }

---

搜索了下 ChannelHandlerDispatcher 的使用情况，主要用在 dubbo-remoting-p2p 的 AbstractGroup 中。

## 7.3 ChannelHandlerDelegate

com.alibaba.dubbo.remoting.transport.ChannelHandlerDelegate ，实现 ChannelHandler 接口，通道处理器**装饰者**接口。方法如下：

```plain text
plain ChannelHandler getHandler();

正如，我们在上文中说道，装饰器模式，在 dubbo-remoting-api 扮演了非常重要的角色，那么最佳演员就是 ChannelHandlerDelegate 们。下面，开始他们的表演。

7.3.1 AbstractChannelHandlerDelegate

com.alibaba.dubbo.remoting.transport.AbstractChannelHandlerDelegate ，实现 ChannelHandlerDelegate 接口，通道处理器装饰者抽象实现类。在每个实现的方法里，直接调用被装饰的 handler 属性的方法。

7.3.2 DecodeHandler

com.alibaba.dubbo.remoting.transport.DecodeHandler ，实现 AbstractChannelHandlerDelegate 抽象类，解码处理器，处理接收到的消息，实现了 Decodeable 接口的情况。

覆写了 #received(channel, message) 方法

```plain text plain 1: @Override 2: public void received(Channel channel, Object message) throws RemotingException { 3: if (message instanceof Decodeable) { 4: decode(message); 5: } 6: 7: if (message instanceof Request) { 8: decode(((Request) message).getData()); 9: } 10: 11: if (message instanceof Response) { 12: decode(((Response) message).getResult()); 13: } 14: 15: handler.received(channel, message); 16: }

---

- 第 3 至 5 行：当消息是 Decodeable 类型时，调用
#decode(message)
方法，解析消息。
- 第 7 至 9 行：当消息是 Request 类型时，调用
#decode(message)
方法，解析
data
属性。
- 第 11 至 13 行：当消息是 Response 类型时，调用
#decode(message)
方法，解析
result
属性。
- 第 15 行：调用
ChannelHandler#received(channel, message)
方法，将消息交给委托的
handler
，继续处理。 胖友是否感受到，装饰器模式的好处：通过组合的方式，实现功能的叠加。

**解析消息**

```plain text
plain 1: private void decode(Object message) {  2:     if (message != null && message instanceof Decodeable) {  3:         try {  4:             ((Decodeable) message).decode(); // 解析消息  5:             if (log.isDebugEnabled()) {  6:                 log.debug(new StringBuilder(32).append("Decode decodeable message ").append(message.getClass().getName()).toString());  7:             }  8:         } catch (Throwable e) {  9:             if (log.isWarnEnabled()) { 10:                 log.warn(new StringBuilder(32).append("Call Decodeable.decode failed: ").append(e.getMessage()).toString(), e); 11:             } 12:         } // ~ end of catch 13:     } // ~ end of if 14: } // ~ end of method decode

第 2 至 4 行：当类型是 Decodeable 时，调用 Decodeable#decode() 方法，进一步解析。
在 dubbo-rpc-default 项目中，DecodeableRpcInvocation 和 DecodeableRpcResult 实现 Decodeable 接口，后面我们来分享。

7.3.3 MultiMessageHandler

`com.alibaba.dubbo.remoting.transport.MultiMessageHandler ，实现 AbstractChannelHandlerDelegate 抽象类，多消息处理器，处理一次性接收到多条消息的情况。

覆写了 #received(channel, message) 方法

```plain text plain 1: @Override 2: public void received(Channel channel, Object message) throws RemotingException { 3: if (message instanceof MultiMessage) { // 多消息 4: MultiMessage list = (MultiMessage) message; 5: for (Object obj : list) { 6: handler.received(channel, obj); 7: } 8: } else { 9: handler.received(channel, message); 10: } 11: }

---

- 第 3 至 7 行：当消息是 MultiMessage 类型，即**多消息循环**
，
提交给
handler
处理。
- 第 8 至 10 行：当**单消息直接**
时，
提交给
handler
处理。

---

在下面的文章，我们可以看到 ChannelHandlerDelegate 的**组合使用的例子**。

# 8. Dispacher

本小节内容，对应 [《Dubbo 用户指南 —— 线程模型》](http://dubbo.apache.org/zh-cn/docs/user/demos/thread-model.html) 。

简单概括这节，以**接收消息**举例子，代码如下：

```plain text
plain executor.execute(new Runnable() {     handler.received(channel, message) });

将 ChannelHandler 的具体操作，调度到线程池中，这也是为什么这个模块叫 dispacher 的原因。

8.1 ChannelHandlers

com.alibaba.dubbo.remoting.transport.dispatcher.ChannelHandlers ，通道处理器工厂。在上文「3.1 AbstractClient」，我们看到 AbstractClient#wrapChannelHandler(url, handler) 方法中，会调用 ChannelHandlers#wrap(url, handler) 方法。实际上，Server 部分也会有这样类似的逻辑，只是代码实现上暂未统一。以 dubbo-remoting-netty4 来举例子：

NettyClient ：

```plain text plain public NettyClient(final URL url, final ChannelHandler handler) throws RemotingException { super(url, wrapChannelHandler(url, handler)); }

---

- NettyServer ：

```plain text
plain public NettyServer(URL url, ChannelHandler handler) throws RemotingException {     super(url, ChannelHandlers.wrap(handler, ExecutorUtil.setThreadName(url, SERVER_THREAD_POOL_NAME) /* 设置线程名到 URL 上 */)); }

无论 Client 还是 Server ，都是类似的，将传入的 handler ，最终使用 ChannelHandlers 进行一次包装。OK ，我们来看看包装通道处理器的具体代码：

```plain text plain 1: /** 2: * 单例 3: */ 4: private static ChannelHandlers INSTANCE = new ChannelHandlers(); 5: 6: public static ChannelHandler wrap(ChannelHandler handler, URL url) { 7: return ChannelHandlers.getInstance().wrapInternal(handler, url); 8: } 9: 10: protected ChannelHandler wrapInternal(ChannelHandler handler, URL url) { 11: return new MultiMessageHandler( 12: new HeartbeatHandler( 13: ExtensionLoader.getExtensionLoader(Dispatcher.class).getAdaptiveExtension().dispatch(handler, url) 14: ) 15: ); 16: }

---

- 第 11 至 15 行：在这里，我们就看到了多个 ChannelHandlerDelegate 的组合。包括，第 15 行的，**返回**
Dispatcher#dispatch(handler, url)
方法，实际上也是
一个 ChannelHandlerDelegate 对象。

## 8.2 Dispatcher 实现类

在 Dubbo 中，有多种 Dispatcher 的实现，如下：

FROM [《Dubbo 用户指南 —— 线程模型》](http://dubbo.apache.org/zh-cn/docs/user/demos/thread-model.html)

- all
所有消息都派发到线程池，包括请求，响应，连接事件，断开事件，心跳等。
- direct
所有消息都不派发到线程池，全部在 IO 线程上直接执行。
- message
只有请求响应消息派发到线程池，其它连接断开事件，心跳等消息，直接在 IO 线程上执行。
- execution
只请求消息派发到线程池，不含响应，响应和其它连接断开事件，心跳等消息，直接在 IO 线程上执行。
- connection
在 IO 线程上，将连接断开事件放入队列，有序逐个执行，其它消息派发到线程池。

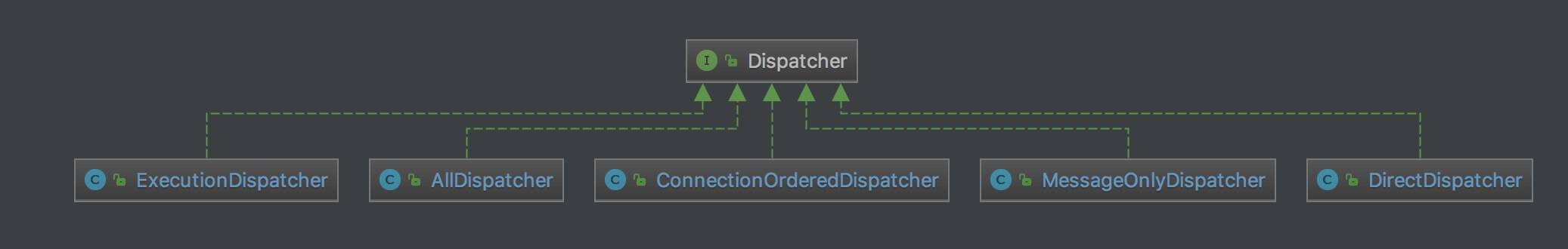

**子类类图**

![](/assets/images/learning/dubbo/dubbo-nio-server-transport/a683269f616c18e47c202302f7aaaf15.png)

类图

### 8.2.1 AllDispatcher

我们以 all 对应的 AllDispatcher 举例子，代码如下：

```plain text
plain public class AllDispatcher implements Dispatcher {      public static final String NAME = "all";      public ChannelHandler dispatch(ChannelHandler handler, URL url) {         return new AllChannelHandler(handler, url);     }  }

在该类的 #dispatch(…) 的方法中，我们可以看到创建 AllChannelHandler 对象，并传入 handler 属性。聪慧如你，已经猜到 AllChannelHandler 也是 ChannelHandlerDelegate 类型。也就是说“线程模型”，也是通过装饰器模式，组合而成。

每个 Dispatcher 实现类，都对应一个 ChannelHandler 实现类。默认未配置的情况下，使用 AllDispatcher 调度。

8.2.2 AllChannelHandler

com.alibaba.dubbo.remoting.transport.dispatcher.all.AllChannelHandler ，实现 WrappedChannelHandler 抽象类。覆写 #connected(channel) 方法如下：

WrappedChannelHandler 是实现 ChannelHandlerDelegate 的抽象类，下文再看。

```plain text plain @Override public void connected(Channel channel) throws RemotingException { ExecutorService cexecutor = getExecutorService(); try { cexecutor.execute(new ChannelEventRunnable(channel, handler, ChannelState.CONNECTED)); } catch (Throwable t) { throw new ExecutionException(“connect event”, channel, getClass() + “ error when process connected event .”, t); } }

---

- 创建 ChannelEventRunnable 对象，提交给线程池执行。
- 注意，传入的状态为
ChannelState.CONNECTED
。不同的实现方法，对应不同的状态。

## 8.3 ChannelEventRunnable

[com.alibaba.dubbo.remoting.transport.dispatcher.ChannelEventRunnable](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/dispatcher/ChannelEventRunnable.java) ，实现 Runnable 接口。代码比较简单，胖友自己看噢。主要分成三部分：

- [构造方法](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/dispatcher/ChannelEventRunnable.java#L27-L51)
- [ChannelState](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/dispatcher/ChannelEventRunnable.java#L98-L129)
- [#run()](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/dispatcher/ChannelEventRunnable.java#L53-L96)
方法，简化代码如下：

```plain text
plain @Override public void run() {     switch (state) {         case CONNECTED: handler.connected(channel); break;         case DISCONNECTED:handler.disconnected(channel); break;         case SENT:handler.sent(channel, message);break;         case RECEIVED:handler.received(channel, message);break;         case CAUGHT:handler.caught(channel, exception);break;         default: logger.warn("unknown state: " + state + ", message is " + message);     } }

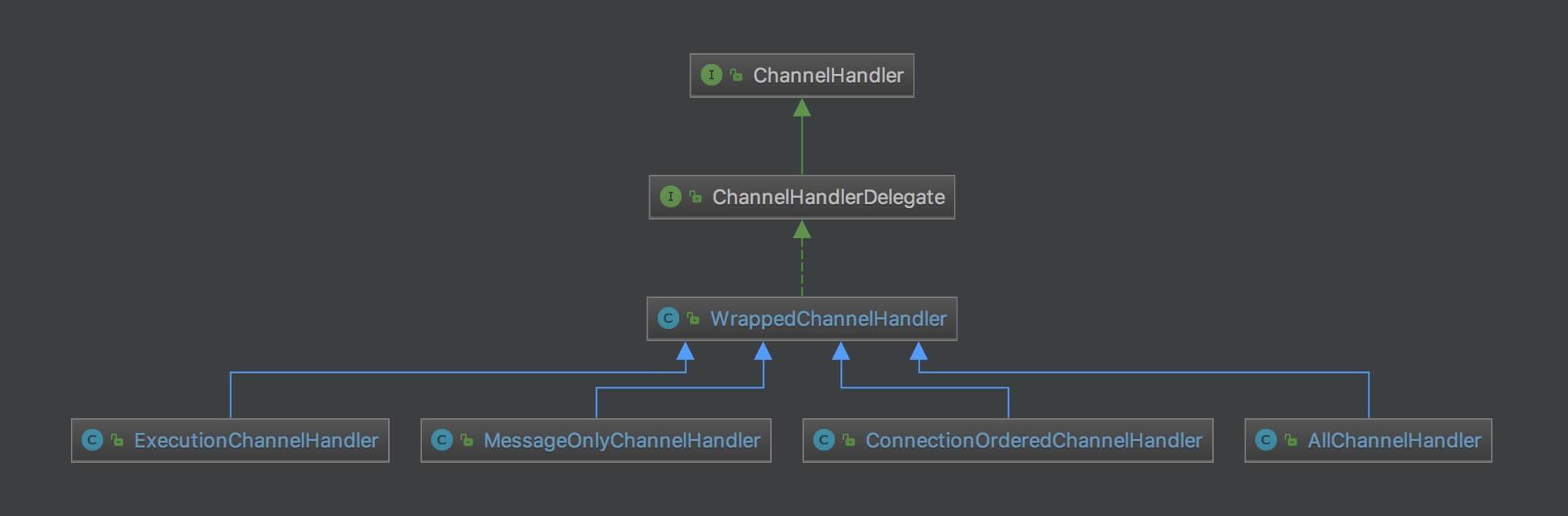

8.4 WrappedChannelHandler

com.alibaba.dubbo.remoting.transport.dispatcher.WrappedChannelHandler ，实现 ChannelHandlerDelegate 接口，包装的 WrappedChannelHandler 实现类。

从目前的实现来看，WrappedChannelHandler 继承 AbstractChannelHandlerDelegate 更合适，因为 #connected(channel) 等，实现的方法都是相同的。

构造方法

```plain text plain 1: /** 2: * 线程池 3: */ 4: protected final ExecutorService executor; 5: /** 6: * 通道处理器 7: */ 8: protected final ChannelHandler handler; 9: /** 10: * URL 11: */ 12: protected final URL url; 13: 14: public WrappedChannelHandler(ChannelHandler handler, URL url) { 15: this.handler = handler; 16: this.url = url; 17: 18: // 创建线程池 19: executor = (ExecutorService) ExtensionLoader.getExtensionLoader(ThreadPool.class).getAdaptiveExtension().getExecutor(url); 20: 21: // 添加线程池到 DataStore 中 22: String componentKey = Constants.EXECUTOR_SERVICE_COMPONENT_KEY; 23: if (Constants.CONSUMER_SIDE.equalsIgnoreCase(url.getParameter(Constants.SIDE_KEY))) { 24: componentKey = Constants.CONSUMER_SIDE; 25: } 26: DataStore dataStore = ExtensionLoader.getExtensionLoader(DataStore.class).getDefaultExtension(); 27: dataStore.put(componentKey, Integer.toString(url.getPort()), executor); 28: }

---

- 第 19 行：基于 Dubbo SPI Adaptive 机制，创建线程池。
- 第 21 至 27 行：添加线程池到 DataStore 中。 这就是上文 AbstractClient 或 AbstractServer 从 DataStore 获得线程池的**方式**
。当然，官方也说了，这种方式不是很优雅，有点奇淫技巧，未来会优化掉。

**共享线程池**

在 WrappedChannelHandler 中，有一个内置的共享线程池，如下：

```plain text
plain protected static final ExecutorService SHARED_EXECUTOR = Executors.newCachedThreadPool(new NamedThreadFactory("DubboSharedHandler", true));

【TODO 8024】搞不懂，这个设计的意图，先mark留着。

子类类图

类图

9. Codec

9.1 CodecSupport

com.alibaba.dubbo.remoting.transport.CodecSupport ，编解码工具类，提供查询 Serialization 的功能。

初始化

```plain text plain /** * 序列化对象集合 * key：序列化类型编号 {@link Serialization#getContentTypeId()} */ private static Map<Byte, Serialization> ID_SERIALIZATION_MAP = new HashMap<Byte, Serialization>(); /** * 序列化名集合 * key：序列化类型编号 {@link Serialization#getContentTypeId()} * value: 序列化拓展名 */ private static Map<Byte, String> ID_SERIALIZATIONNAME_MAP = new HashMap<Byte, String>(); static { // 基于 Dubbo SPI ，初始化 Set supportedExtensions = ExtensionLoader.getExtensionLoader(Serialization.class).getSupportedExtensions(); for (String name : supportedExtensions) { Serialization serialization = ExtensionLoader.getExtensionLoader(Serialization.class).getExtension(name); byte idByte = serialization.getContentTypeId(); if (ID_SERIALIZATION_MAP.containsKey(idByte)) { logger.error("Serialization extension " + serialization.getClass().getName() + " has duplicate id to Serialization extension " + ID_SERIALIZATION_MAP.get(idByte).getClass().getName() + ", ignore this Serialization extension"); continue; } ID_SERIALIZATION_MAP.put(idByte, serialization); ID_SERIALIZATIONNAME_MAP.put(idByte, name); } }

---

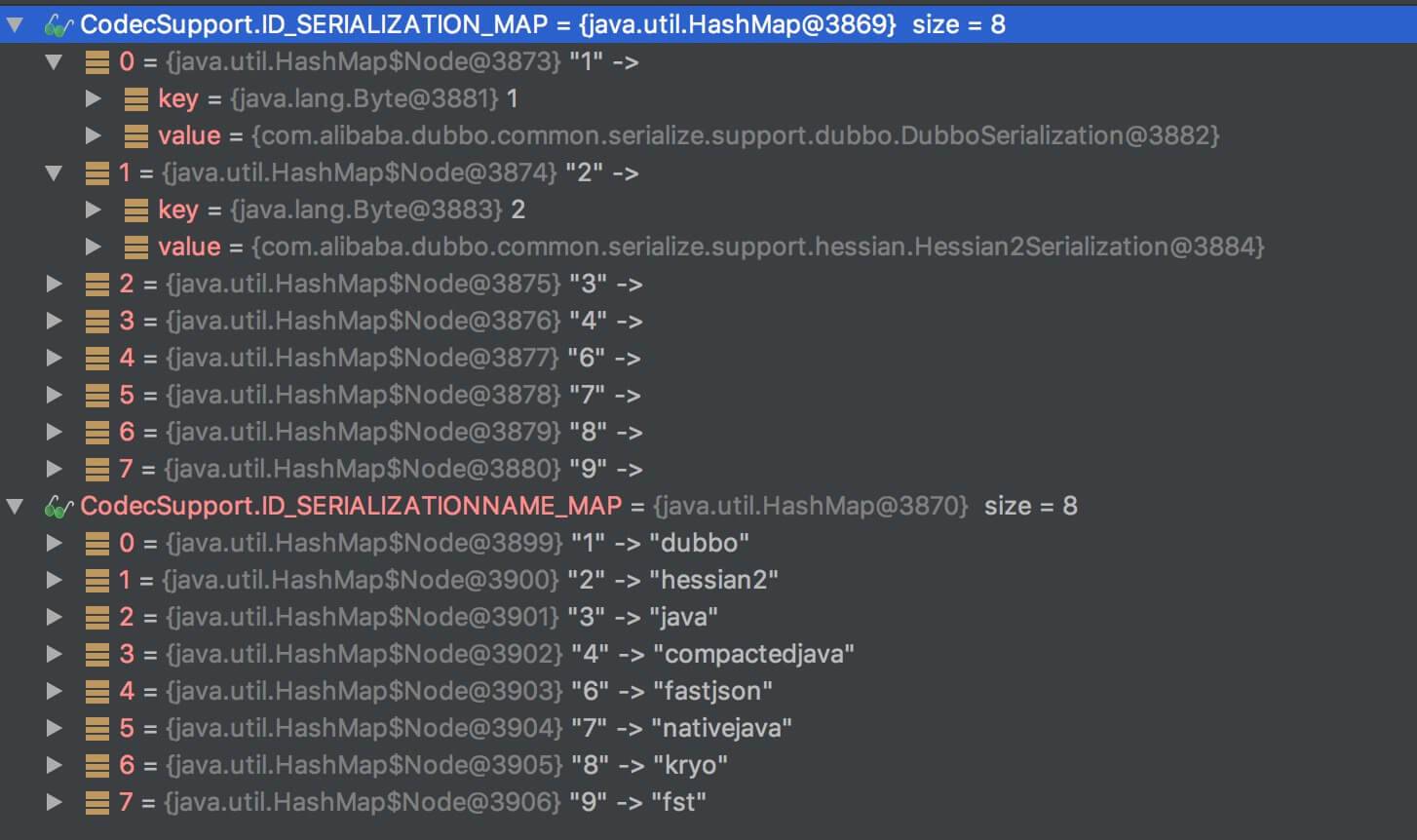

Dubbo 提供了多种序列化方式，此处初始化结果，如下图：

![](/assets/images/learning/dubbo/dubbo-nio-server-transport/b14d716ce7dc08c9c6bb22002d039b06.png)

SERIALIZATION 集合

**查找 Serialization 对象**

```plain text
plain public static Serialization getSerialization(URL url, Byte id) throws IOException {     Serialization serialization = getSerializationById(id);     String serializationName = url.getParameter(Constants.SERIALIZATION_KEY, Constants.DEFAULT_REMOTING_SERIALIZATION); // 默认，hessian2     // 出于安全的目的，针对 JDK 的序列化方式（对应编号为 3、4、7），检查连接到服务器的 URL 和实际传输的数据，协议是否一致。     // https://github.com/apache/incubator-dubbo/issues/1138     // Check if "serialization id" passed from network matches the id on this side(only take effect for JDK serialization), for security purpose.     if (serialization == null             || ((id == 3 || id == 7 || id == 4) && !(serializationName.equals(ID_SERIALIZATIONNAME_MAP.get(id))))) {         throw new IOException("Unexpected serialization id:" + id + " received from network, please check if the peer send the right id.");     }     return serialization; }

在最新的 Dubbo 版本中，已经将 serialization 模块，从 dubbo-common 中，独立成 dubbo-serialization 。So ，我们后面开一个系列来分享。

9.2 AbstractCodec

com.alibaba.dubbo.remoting.transport.AbstractCodec ，实现 Codec2 接口，提供如下公用方法：

#checkPayload(channel, size)静态方法，校验消息长度。
#getSerialization(channel) 方法，获得 Serialization 对象。
#isClientSide(channel) 方法，是否为客户端侧的通道。
#isServerSide(channel) 方法，是否为服务端侧的通道。

子类类图

类图

编解码器的实现，通过继承的方式，获得更多的功能。每一个 Codec2 类实现对不同消息的编解码。通过协议头来判断，具体使用哪个编解码逻辑。听起来有点绕，我们来看一段简化 ExchangeCodec 的 #decode(…) 例子：

```plain text plain 1: protected Object decode(Channel channel, ChannelBuffer buffer, int readable, byte[] header) throws IOException { 2: // check magic number. 3: if (readable > 0 && header[0] != MAGIC_HIGH 4: || readable > 1 && header[1] != MAGIC_LOW) { 5: // … 省略 6: return super.decode(channel, buffer, readable, header); 7: } 8: 9: // … 省略 10: 11: return decodeBody(channel, is, header); 12: }

---

- 第 2 至 7 行：通过 magic number 判断到，**并非信息交易的协议头**
Dubbo Exchange
，转交给父类 TelnetCodec 处理，一般此时是 Telnet 消息。
- 第 8 至 11 行：通过 magic number 判断到，**符合信息交易的协议头**
Dubbo Exchange
，ExchangeCodec 自己处理。

### 9.2.1 TransportCodec

com.alibaba.dubbo.remoting.transport.codec.TransportCodec ，传输编解码器，使用 Serialization 进行序列化/反序列化，直接编解码。

**编码消息**

```plain text
plain 1: @Override  2: public void encode(Channel channel, ChannelBuffer buffer, Object message) throws IOException {  3:     // 获得反序列化的 ObjectOutput 对象  4:     OutputStream output = new ChannelBufferOutputStream(buffer);  5:     ObjectOutput objectOutput = getSerialization(channel).serialize(channel.getUrl(), output);  6:     // 写入 ObjectOutput  7:     encodeData(channel, objectOutput, message);  8:     objectOutput.flushBuffer();  9:     // 释放 10:     if (objectOutput instanceof Cleanable) { 11:         ((Cleanable) objectOutput).cleanup(); 12:     } 13: }

第 3 至 5 行：获得对应的 Serialization 对象，并创建用于反序列化的 ObjectOutput 对象。不同的 Serialization 实现，对应不同的 ObjectOutput 实现类。这里，我们只要读懂大体流程，详细的，我们后面文章见。
第 7 行：调用 #encodeData(channel, objectOutput, message) 方法，写入 ObjectOutput。代码如下：

```plain text plain protected void encodeData(Channel channel, ObjectOutput output, Object message) throws IOException { encodeData(output, message); } protected void encodeData(ObjectOutput output, Object message) throws IOException { output.writeObject(message); }

---

- 第 9 至 12 行：释放资源。目前，仅有
kryo
的 KryoObjectInput 、KryoObjectOutput 实现了 Cleanable 接口，需要释放资源。

**解码消息**

[#decode(channel, buffer)](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/codec/TransportCodec.java#L48-L56)**实现**方法，和解码消息基本一致，胖友自己查看。

## 9.3 CodecAdapter

[com.alibaba.dubbo.remoting.transport.codec.CodecAdapter](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/codec/CodecAdapter.java) ，实现 Code2 **接口**，Codec **适配器**，将 Codec 适配成 Codec2 。

代码比较简单，胖友自己查看。

# 666. 彩蛋

代码比较多，如果不熟悉 Netty 等框架的胖友，可能会一脸懵逼的看到文末。建议胖友结合如下的代码：

```plain text
plain // Netty.java new ChannelInitializer<NioSocketChannel>() {     @Override     protected void initChannel(NioSocketChannel ch) {         NettyCodecAdapter adapter = new NettyCodecAdapter(getCodec(), getUrl(), NettyServer.this);         ch.pipeline().addLast("decoder", adapter.getDecoder()) // 解码                     .addLast("encoder", adapter.getEncoder())  // 解码                     .addLast("handler", nettyServerHandler); // 处理器     } }

在脑补 Debug + IDE Debug ，多考虑下。

1. 概述

2. AbstractPeer

2.1 AbstractEndpint

3. Client

3.1 AbstractClient

3.2 ClientDelegate

4. Server

4.1 AbstractServer

4.2 ServerDelegate

5. Channel

5.1 AbstractChannel

7.2 ChannelHandlerDispatcher

7.3.1 AbstractChannelHandlerDelegate

7.3.2 DecodeHandler

7.3.3 MultiMessageHandler

8.1 ChannelHandlers

8.2.2 AllChannelHandler

8.4 WrappedChannelHandler

9. Codec

9.1 CodecSupport

9.2 AbstractCodec

热门标签
