Storm 编程模型
Storm 编程模型
一、简介

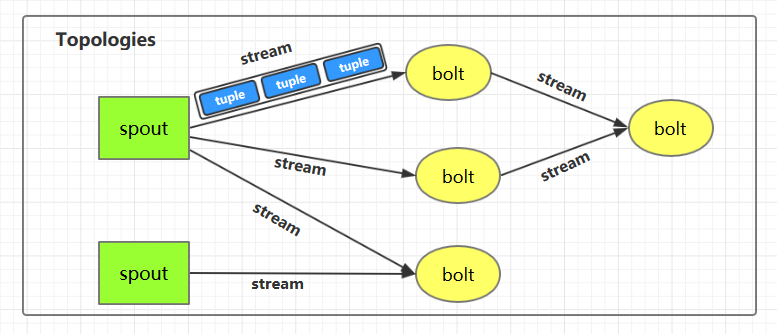

下图为 Strom 的运行流程图，在开发 Storm 流处理程序时，我们需要采用内置或自定义实现 spout(数据源) 和 bolt(处理单元)，并通过 TopologyBuilder 将它们之间进行关联，形成 Topology。
二、IComponent接口
IComponent 接口定义了 Topology 中所有组件 (spout/bolt) 的公共方法，自定义的 spout 或 bolt 必须直接或间接实现这个接口。
1
2
3
4
5
public interface IComponent extends Serializable
{
/** * 声明此拓扑的所有流的输出模式。 * @param declarer 这用于声明输出流 id，输出字段以及每个输出流是否是直接流（direct stream） */ void declareOutputFields(OutputFieldsDeclarer declarer) ;
/** * 声明此组件的配置。 * */ Map<String, Object> getComponentConfiguration() ;
}
三、Spout
3.1 ISpout接口
自定义的 spout 需要实现 ISpout 接口，它定义了 spout 的所有可用方法：
1
2
3
4
5
6
7
8
9
10
11
12
public interface ISpout extends Serializable
{
/** * 组件初始化时候被调用 * * @param conf ISpout 的配置 * @param context 应用上下文，可以通过其获取任务 ID 和组件 ID，输入和输出信息等。 * @param collector 用来发送 spout 中的 tuples，它是线程安全的，建议保存为此 spout 对象的实例变量 */ void open(Map conf, TopologyContext context, SpoutOutputCollector collector);
/** * ISpout 将要被关闭的时候调用。但是其不一定会被执行，如果在集群环境中通过 kill -9 杀死进程时其就无法被执行。 */ void close();
/** * 当 ISpout 从停用状态激活时被调用 */ void activate();
/** * 当 ISpout 停用时候被调用 */ void deactivate();
/** * 这是一个核心方法，主要通过在此方法中调用 collector 将 tuples 发送给下一个接收器，这个方法必须是非阻塞的。
* nextTuple/ack/fail/是在同一个线程中执行的，所以不用考虑线程安全方面。当没有 tuples 发出时应该让 * nextTuple 休眠 (sleep) 一下，以免浪费 CPU。 */ void nextTuple();
/** * 通过 msgId 进行 tuples 处理成功的确认，被确认后的 tuples 不会再次被发送 */ void ack(Object msgId);
/** * 通过 msgId 进行 tuples 处理失败的确认，被确认后的 tuples 会再次被发送进行处理 */ void fail(Object msgId);
}
3.2 BaseRichSpout抽象类

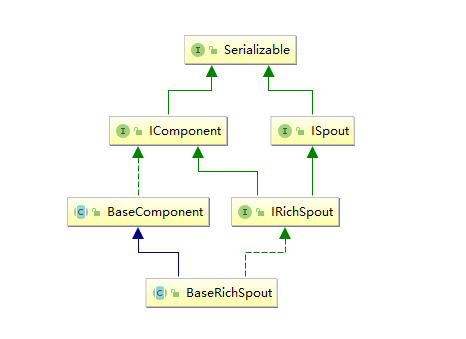

通常情况下，我们实现自定义的 Spout 时不会直接去实现 ISpout 接口，而是继承 BaseRichSpout。BaseRichSpout 继承自 BaseCompont，同时实现了 IRichSpout 接口。
IRichSpout 接口继承自 ISpout 和 IComponent,自身并没有定义任何方法：
1
2
3
public interface IRichSpout extends ISpout, IComponent
{
}
BaseComponent 抽象类空实现了 IComponent 中 getComponentConfiguration 方法：
1
2
3
public abstract class BaseComponent implements IComponent { @Override public Map<String, Object> getComponentConfiguration() { return null;
}
}
BaseRichSpout 继承自 BaseCompont 类并实现了 IRichSpout 接口，并且空实现了其中部分方法：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public abstract class BaseRichSpout extends BaseComponent implements IRichSpout
{
@Override public void close()
{
}
@Override public void activate()
{
}
@Override public void deactivate()
{
}
@Override public void ack(Object msgId)
{
}
@Override public void fail(Object msgId)
{
}
}
通过这样的设计，我们在继承 BaseRichSpout 实现自定义 spout 时，就只有三个方法必须实现：
- open ： 来源于 ISpout，可以通过此方法获取用来发送 tuples 的 SpoutOutputCollector ；
- nextTuple ：来源于 ISpout，必须在此方法内部发送 tuples；
- declareOutputFields ：来源于 IComponent，声明发送的 tuples 的名称，这样下一个组件才能知道如何接受。
四、Bolt
bolt 接口的设计与 spout 的类似：
4.1 IBolt 接口
1
2
3
4
5
6
7
/** * 在客户端计算机上创建的 IBolt 对象。会被被序列化到 topology 中（使用 Java 序列化）,并提交给集群的主机（Nimbus）。
* Nimbus 启动 workers 反序列化对象，调用 prepare，然后开始处理 tuples。 */public interface IBolt extends Serializable
{
/** * 组件初始化时候被调用 * * @param conf storm 中定义的此 bolt 的配置 * @param context 应用上下文，可以通过其获取任务 ID 和组件 ID，输入和输出信息等。 * @param collector 用来发送 spout 中的 tuples，它是线程安全的，建议保存为此 spout 对象的实例变量 */ void prepare(Map stormConf, TopologyContext context, OutputCollector collector); /** * 处理单个 tuple 输入。 *
* @param Tuple 对象包含关于它的元数据（如来自哪个组件/流/任务） */ void execute(Tuple input);
/** * IBolt 将要被关闭的时候调用。但是其不一定会被执行，如果在集群环境中通过 kill -9 杀死进程时其就无法被执行。 */ void cleanup();
4.2 BaseRichBolt抽象类

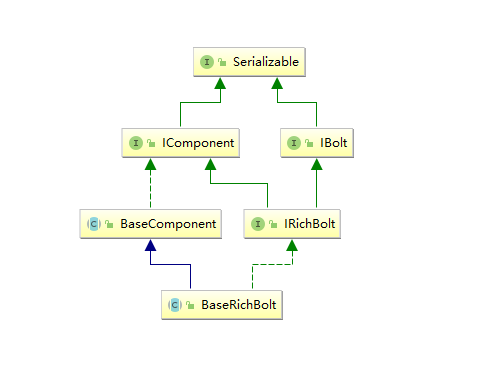

同样的，在实现自定义 bolt 时，通常是继承 BaseRichBolt 抽象类来实现。BaseRichBolt 继承自 BaseComponent 抽象类并实现了 IRichBolt 接口。
IRichBolt 接口继承自 IBolt 和 IComponent,自身并没有定义任何方法：
1
2
3
public interface IRichBolt extends IBolt, IComponent
{
}
通过这样的设计，在继承 BaseRichBolt 实现自定义 bolt 时，就只需要实现三个必须的方法：
- prepare ： 来源于 IBolt，可以通过此方法获取用来发送 tuples 的 OutputCollector ；
- execute ：来源于 IBolt，处理 tuples 和发送处理完成的 tuples；
- declareOutputFields ：来源于 IComponent，声明发送的 tuples 的名称，这样下一个组件才能知道如何接收。
五、词频统计案例
5.1 案例简介

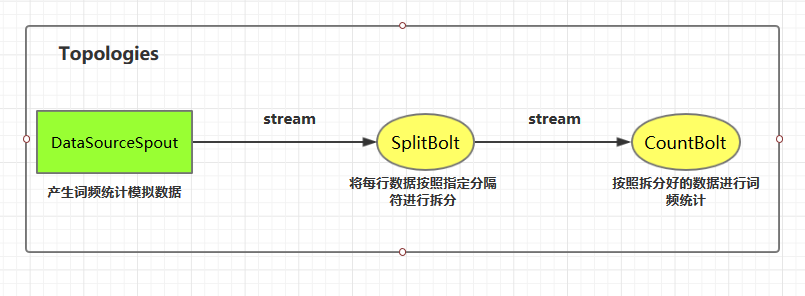

这里我们使用自定义的 DataSourceSpout 产生词频数据，然后使用自定义的 SplitBolt 和 CountBolt 来进行词频统计。
案例源码下载地址：storm-word-count
5.2 代码实现
1. 项目依赖
1
2
3
4
5
<dependency>
<groupId>org.apache.storm</groupId>
<artifactId>storm-core</artifactId>
<version>1.2.2</version>
</dependency>
2. DataSourceSpout
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
public class DataSourceSpout extends BaseRichSpout
{
private List<String> list = Arrays.asList("Spark", "Hadoop", "HBase", "Storm", "Flink", "Hive") ;
private SpoutOutputCollector spoutOutputCollector ;
@Override public void open(Map map, TopologyContext topologyContext, SpoutOutputCollector spoutOutputCollector)
{
this.spoutOutputCollector = spoutOutputCollector ;
}
@Override public void nextTuple()
{
// 模拟产生数据 String lineData = productData() ;
spoutOutputCollector.emit(new Values(lineData)) ;
Utils.sleep(1000) ;
}
@Override public void declareOutputFields(OutputFieldsDeclarer outputFieldsDeclarer)
{
outputFieldsDeclarer.declare(new Fields("line")) ;
}
/** * 模拟数据 */ private String productData()
{
Collections.shuffle(list) ;
Random random = new Random() ;
int endIndex = random.nextInt(list.size()) % (list.size()) + 1 ;
return StringUtils.join(list.toArray(), "\t", 0, endIndex) ;
}
}
上面类使用 productData 方法来产生模拟数据，产生数据的格式如下：
```plain text Spark HBase Hive Flink Storm Hadoop HBase Spark Flink HBase Storm HBase Hadoop Hive Flink HBase Flink Hive Storm Hive Flink Hadoop HBase Hive Hadoop Spark HBase Storm
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
### 3. SplitBolt
```java
public class SplitBolt extends BaseRichBolt
{
private OutputCollector collector ;
@Override public void prepare(Map stormConf, TopologyContext context, OutputCollector collector)
{
this.collector=collector ;
}
@Override public void execute(Tuple input)
{
String line = input.getStringByField("line") ;
String[] words = line.split("\t") ;
for (String word : words)
{
collector.emit(new Values(word)) ;
}
}
@Override public void declareOutputFields(OutputFieldsDeclarer declarer)
{
declarer.declare(new Fields("word")) ;
}
}
4. CountBolt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public class CountBolt extends BaseRichBolt
{
private Map<String, Integer> counts = new HashMap<>() ;
@Override public void prepare(Map stormConf, TopologyContext context, OutputCollector collector)
{
}
@Override public void execute(Tuple input)
{
String word = input.getStringByField("word") ;
Integer count = counts.get(word) ;
if (count == null)
{
count = 0 ;
}
count++ ;
counts.put(word, count) ;
// 输出 System.out.print("当前实时统计结果:") ;
counts.forEach((key, value) -> System.out.print(key + ":" + value + " ;
")) ;
System.out.println() ;
}
@Override public void declareOutputFields(OutputFieldsDeclarer declarer)
{
}
}
5. LocalWordCountApp
通过 TopologyBuilder 将上面定义好的组件进行串联形成 Topology，并提交到本地集群（LocalCluster）运行。通常在开发中，可先用本地模式进行测试，测试完成后再提交到服务器集群运行。
1
2
3
4
5
6
7
8
9
10
11
12
public class LocalWordCountApp
{
public static void main(String[] args)
{
TopologyBuilder builder = new TopologyBuilder() ;
builder.setSpout("DataSourceSpout", new DataSourceSpout()) ;
// 指明将 DataSourceSpout 的数据发送到 SplitBolt 中处理 builder.setBolt("SplitBolt", new SplitBolt()).shuffleGrouping("DataSourceSpout") ;
// 指明将 SplitBolt 的数据发送到 CountBolt 中 处理 builder.setBolt("CountBolt", new CountBolt()).shuffleGrouping("SplitBolt") ;
// 创建本地集群用于测试 这种模式不需要本机安装 storm,直接运行该 Main 方法即可 LocalCluster cluster = new LocalCluster() ;
cluster.submitTopology("LocalWordCountApp", new Config(), builder.createTopology()) ;
}
}

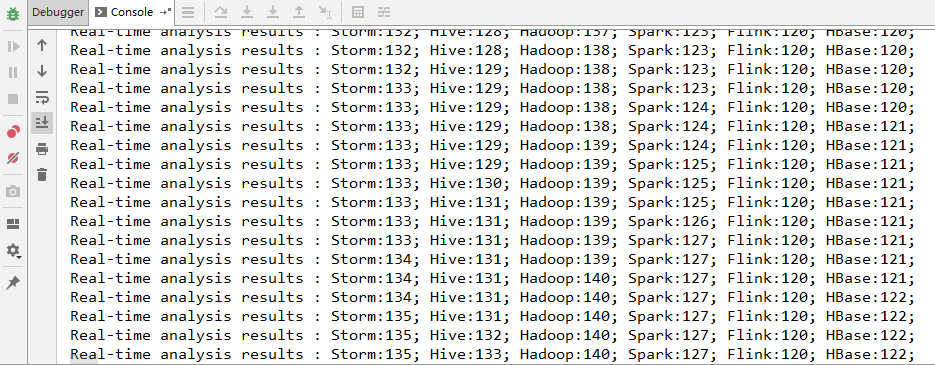

6. 运行结果
启动 WordCountApp 的 main 方法即可运行，采用本地模式 Storm 会自动在本地搭建一个集群，所以启动的过程会稍慢一点，启动成功后即可看到输出日志。
六、提交到服务器集群运行
6.1 代码更改
提交到服务器的代码和本地代码略有不同，提交到服务器集群时需要使用 StormSubmitter 进行提交。主要代码如下：
为了结构清晰，这里新建 ClusterWordCountApp 类来演示集群模式的提交。实际开发中可以将两种模式的代码写在同一个类中，通过外部传参来决定启动何种模式。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public class ClusterWordCountApp
{
public static void main(String[] args)
{
TopologyBuilder builder = new TopologyBuilder() ;
builder.setSpout("DataSourceSpout", new DataSourceSpout()) ;
// 指明将 DataSourceSpout 的数据发送到 SplitBolt 中处理 builder.setBolt("SplitBolt", new SplitBolt()).shuffleGrouping("DataSourceSpout") ;
// 指明将 SplitBolt 的数据发送到 CountBolt 中 处理 builder.setBolt("CountBolt", new CountBolt()).shuffleGrouping("SplitBolt") ;
// 使用 StormSubmitter 提交 Topology 到服务器集群 try
{
StormSubmitter.submitTopology("ClusterWordCountApp", new Config(), builder.createTopology()) ;
}
catch (AlreadyAliveException | InvalidTopologyException | AuthorizationException e)
{
e.printStackTrace() ;
}
}
}
6.2 打包上传
打包后上传到服务器任意位置，这里我打包后的名称为 storm-word-count-1.0.jar
```plain text
mvn clean package -Dmaven.test.skip=true
1
2
3
4
5
6
7
8
### 6.3 提交Topology
使用以下命令提交 Topology 到集群：
```plain text
# 命令格式: storm jar jar包位置 主类的全路径 ...可选传参
storm jar /usr/appjar/storm-word-count-1.0.jar com.heibaiying.wordcount.ClusterWordCountApp

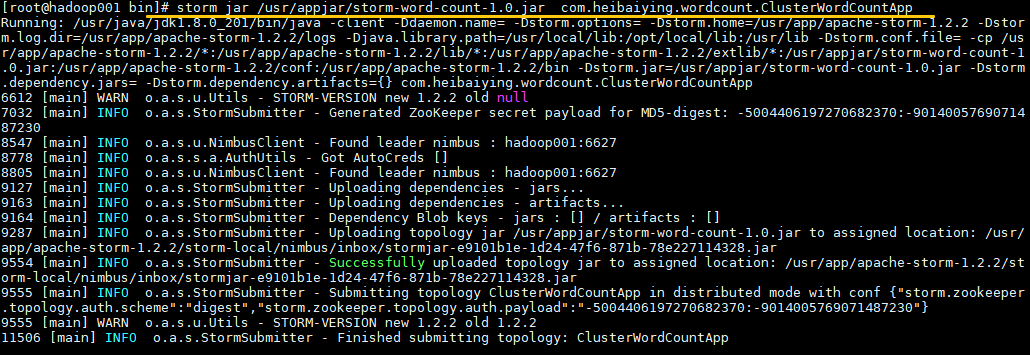

出现 successfully 则代表提交成功：

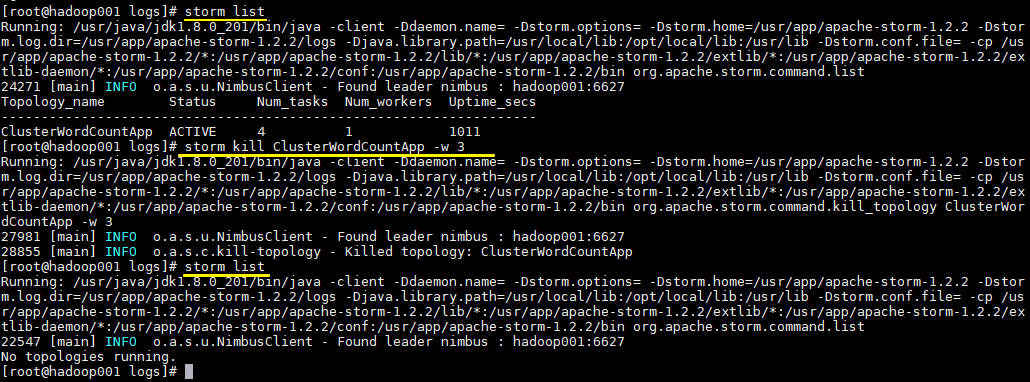

6.4 查看Topology与停止Topology（命令行方式）
```plain text
查看所有Topology
storm list
停止 storm kill topology-name [-w wait-time-secs]
storm kill ClusterWordCountApp -w 3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
### 6.5 查看Topology与停止Topology（界面方式）

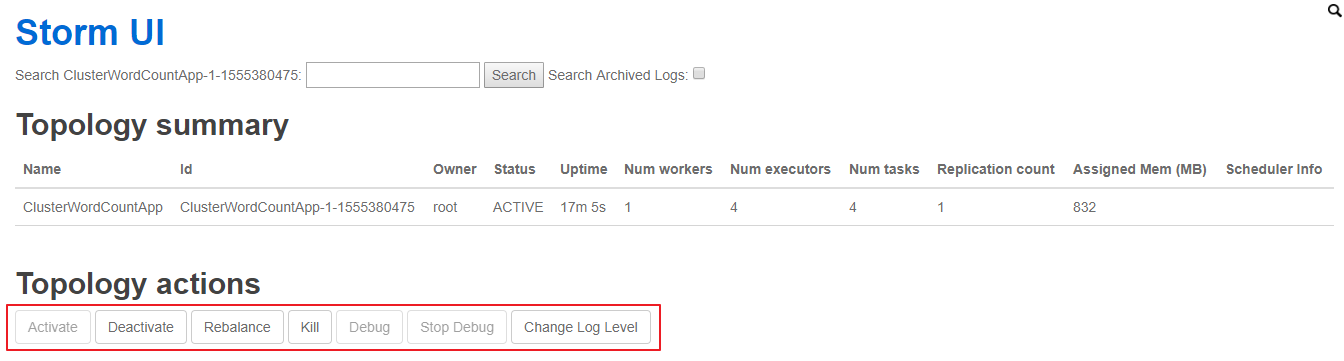

使用 UI 界面同样也可进行停止操作，进入 WEB UI 界面（8080 端口），在 Topology Summary 中点击对应 Topology 即可进入详情页面进行操作。
## 七、关于项目打包的扩展说明
### mvn package的局限性
在上面的步骤中，我们没有在 POM 中配置任何插件，就直接使用 mvn package 进行项目打包，这对于没有使用外部依赖包的项目是可行的。但如果项目中使用了第三方 JAR 包，就会出现问题，因为 package 打包后的 JAR 中是不含有依赖包的，如果此时你提交到服务器上运行，就会出现找不到第三方依赖的异常。

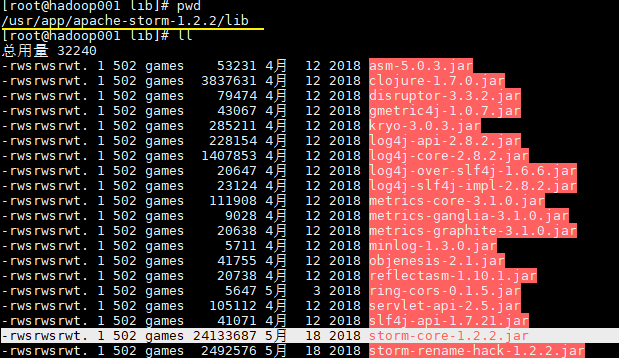

这时候可能大家会有疑惑，在我们的项目中不是使用了 storm-core 这个依赖吗？其实上面之所以我们能运行成功，是因为在 Storm 的集群环境中提供了这个 JAR 包，在安装目录的 lib 目录下：
为了说明这个问题我在 Maven 中引入了一个第三方的 JAR 包，并修改产生数据的方法：
```xml
<dependency>
<groupId>org.apache.commons</groupId>
<artifactId>commons-lang3</artifactId>
<version>3.8.1</version>
</dependency>
StringUtils.join() 这个方法在 commons.lang3 和 storm-core 中都有，原来的代码无需任何更改，只需要在 import 时指明使用 commons.lang3。
1
2
3
4
5
6
7
8
import org.apache.commons.lang3.StringUtils ;
private String productData()
{
Collections.shuffle(list) ;
Random random = new Random() ;
int endIndex = random.nextInt(list.size()) % (list.size()) + 1 ;
return StringUtils.join(list.toArray(), "\t", 0, endIndex) ;
}

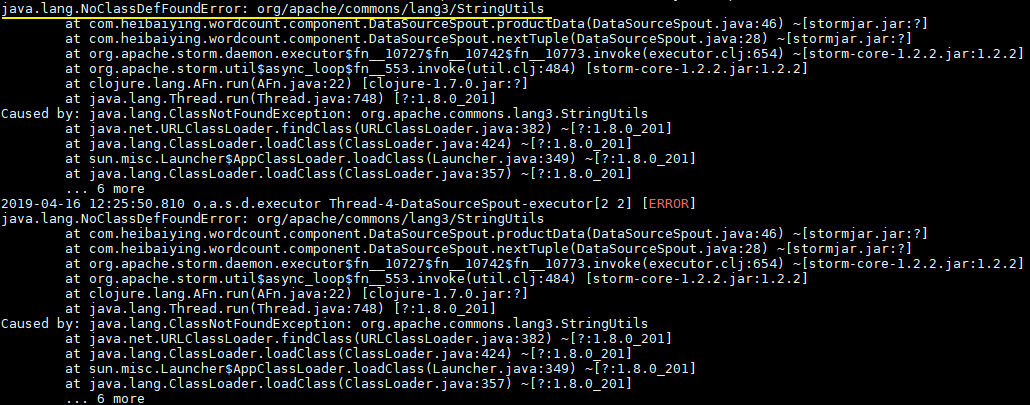

此时直接使用 mvn clean package 打包运行，就会抛出下图的异常。因此这种直接打包的方式并不适用于实际的开发，因为实际开发中通常都是需要第三方的 JAR 包。
想把依赖包一并打入最后的 JAR 中，maven 提供了两个插件来实现，分别是 maven-assembly-plugin 和 maven-shade-plugin。鉴于本篇文章篇幅已经比较长，且关于 Storm 打包还有很多需要说明的地方，所以关于 Storm 的打包方式单独整理至下一篇文章：
