服务引用（一）之本地引用（Injvm）

本文基于 Dubbo 2.6.1 版本，望知悉。

1. 概述

Dubbo 服务引用，和 Dubbo 服务暴露一样，也有两种方式：

本地引用，JVM 本地调用。配置如下：


// 推荐
<dubbo:service scope="local" />
// 不推荐使用，准备废弃
<dubbo:service injvm="true" />

远程暴露，网络远程通信。配置如下：


<dubbo:service scope="remote" />

我们知道 Dubbo 提供了多种协议( Protocol )实现。

本文仅分享本地引用，该方式仅使用 Injvm 协议实现，具体代码在 dubbo-rpc-injvm 模块中。
下几篇会分享远程引用，该方式有多种协议实现，例如 Dubbo ( 默认协议 )、Hessian、Rest 等等。我们会每个协议对应一篇文章，进行分享。

2. createProxy

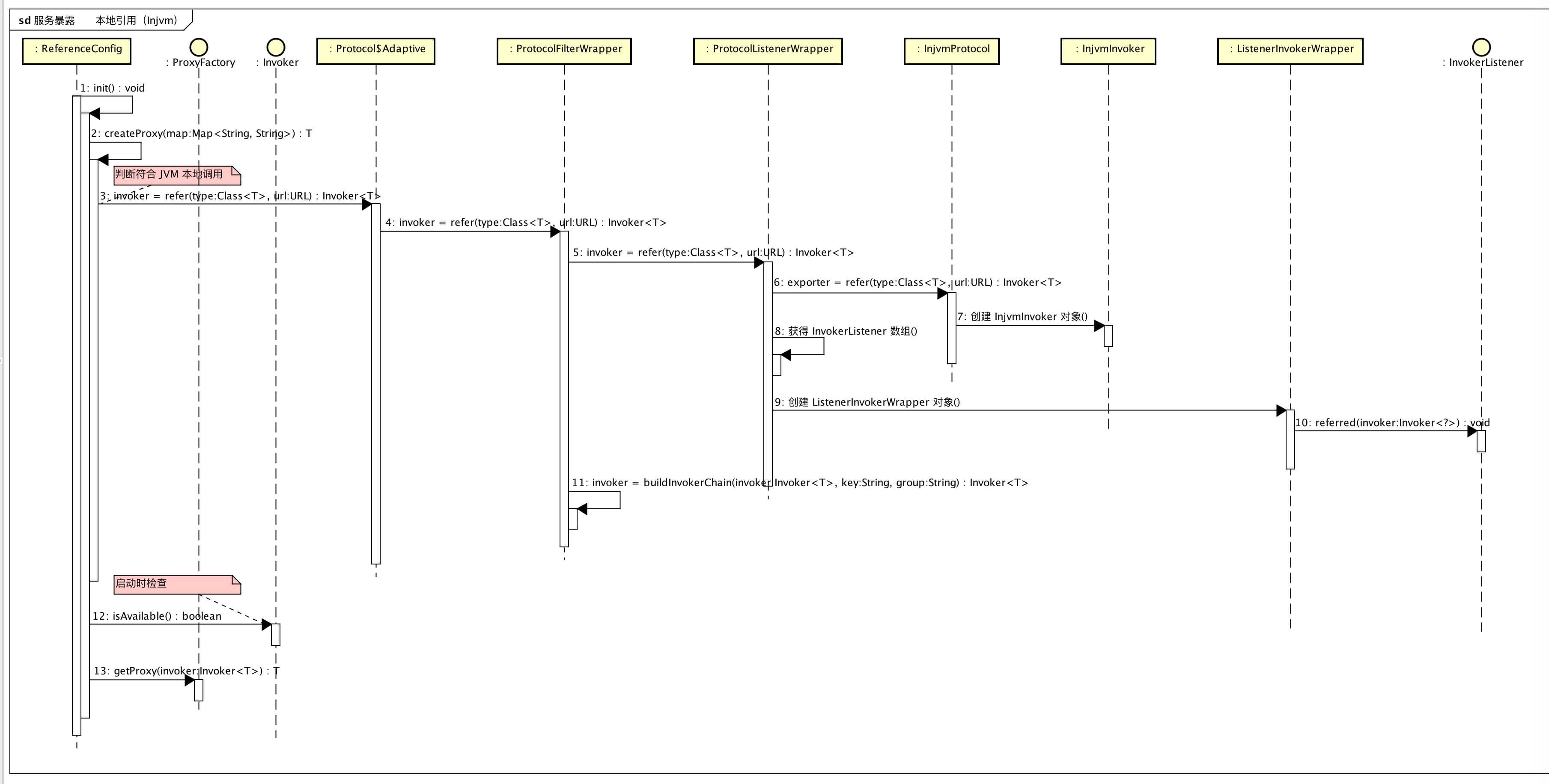

本地引用服务的顺序图如下：

在《精尽 Dubbo 源码分析 —— API 配置（三）之服务消费者》一文中，我们看到 ReferenceConfig#init() 方法中，会在配置初始化完成后，调用顺序图的起点#createProxy(map) 方法，开始引用服务。代码如下：


/**
 * 自适应 Protocol 实现对象
 */
private static final Protocol refprotocol = ExtensionLoader.getExtensionLoader(Protocol.class).getAdaptiveExtension();
/**
 * 自适应 ProxyFactory 实现对象
 */
private static final ProxyFactory proxyFactory = ExtensionLoader.getExtensionLoader(ProxyFactory.class).getAdaptiveExtension();

/**
 * 直连服务提供者地址
 */
// url for peer-to-peer invocation
private String url;

private T createProxy(Map<String, String> map) {
    URL tmpUrl = new URL("temp", "localhost", 0, map);
    // 是否本地引用
    final boolean isJvmRefer;
    // injvm 属性为空，不通过该属性判断
    if (isInjvm() == null) {
        // 直连服务提供者，参见文档《直连提供者》http://dubbo.apache.org/zh-cn/docs/user/demos/explicit-target.html
        if (url != null && url.length() > 0) { // if a url is specified, don't do local reference
            isJvmRefer = false;
        // 通过 `tmpUrl` 判断，是否需要本地引用
        } else if (InjvmProtocol.getInjvmProtocol().isInjvmRefer(tmpUrl)) {
            // by default, reference local service if there is
            isJvmRefer = true;
        // 默认不是
        } else {
            isJvmRefer = false;
        }
    // 通过 injvm 属性。
    } else {
        isJvmRefer = isInjvm();
    }

    // 本地引用
    if (isJvmRefer) {
        // 创建服务引用 URL 对象
        URL url = new URL(Constants.LOCAL_PROTOCOL, NetUtils.LOCALHOST, 0, interfaceClass.getName()).addParameters(map);
        // 引用服务，返回 Invoker 对象
        invoker = refprotocol.refer(interfaceClass, url);
        if (logger.isInfoEnabled()) {
            logger.info("Using injvm service " + interfaceClass.getName());
        }
    // 正常流程，一般为远程引用
    } else {
        // ... 省略本文暂时不分享的服务远程引用
        }
    }

    // 启动时检查
    Boolean c = check;
    if (c == null && consumer != null) {
        c = consumer.isCheck();
    }
    if (c == null) {
        c = true; // default true
    }
    if (c && !invoker.isAvailable()) {
        throw new IllegalStateException("Failed to check the status of the service " + interfaceName + ". No provider available for the service " + (group == null ? "" : group + "/") + interfaceName + (version == null ? "" : ":" + version) + " from the url " + invoker.getUrl() + " to the consumer " + NetUtils.getLocalHost() + " use dubbo version " + Version.getVersion());
    }
    if (logger.isInfoEnabled()) {
        logger.info("Refer dubbo service " + interfaceClass.getName() + " from url " + invoker.getUrl());
    }

    // 创建 Service 代理对象
    // create service proxy
    return (T) proxyFactory.getProxy(invoker);
}

map 方法参数，URL 参数集合，包含服务引用配置对象的配置项。
============ 分割线 ============
第 2 行：创建 URL 对象，重点在第四个参数，传入的是 map，仅用于第 11 行，是否本地引用。
- protocol = temp 的原因是，在第 11 行，已经直接使用了 InjvmProtocol，而不需要通过该值去获取。
第 4 行：是否本地引用变量 isJvmRefer。
第 19 行至 20 行：调用非空 #isInjvm() 方法，返回，说明配置了 injvm 配置项，直接使用配置项。
第 8 至 9 行：配置了 url 配置项，说明使用直连服务提供者的功能，则不使用本地使用。
- 《Dubbo 用户指南 —— 直连提供者》
第 11 至 13 行：调用 InjvmProtocol#isInjvmRefer(url) 方法，通过 tmpUrl 判断，是否需要本地引用。使用 tmpUrl，相当于使用服务引用配置对象的配置项。该方法代码如下：


/**
 * 是否本地引用
 *
 * @param url URL
 * @return 是否
 */
public boolean isInjvmRefer(URL url) {
    final boolean isJvmRefer;
    String scope = url.getParameter(Constants.SCOPE_KEY);
    // Since injvm protocol is configured explicitly, we don't need to set any extra flag, use normal refer process.
    // 当 `protocol = injvm` 时，本身已经是 jvm 协议了，走正常流程就是了。
    if (Constants.LOCAL_PROTOCOL.toString().equals(url.getProtocol())) {
        isJvmRefer = false;
    // 当 `scope = local` 或者 `injvm = true` 时，本地引用
    } else if (Constants.SCOPE_LOCAL.equals(scope) || (url.getParameter("injvm", false))) {
        // if it's declared as local reference
        // 'scope=local' is equivalent to 'injvm=true', injvm will be deprecated in the future release
        isJvmRefer = true;
    // 当 `scope = remote` 时，远程引用
    } else if (Constants.SCOPE_REMOTE.equals(scope)) {
        // it's declared as remote reference
        isJvmRefer = false;
    // 当 `generic = true` 时，即使用泛化调用，远程引用。
    } else if (url.getParameter(Constants.GENERIC_KEY, false)) {
        // generic invocation is not local reference
        isJvmRefer = false;
    // 当本地已经有该 Exporter 时，本地引用
    } else if (getExporter(exporterMap, url) != null) {
        // by default, go through local reference if there's the service exposed locally
        isJvmRefer = true;
    // 默认，远程引用
    } else {
        isJvmRefer = false;
    }
    return isJvmRefer;
}

- ============ 本地引用 ============
    - 第 15 至 18 行：当 `scope = local` 或 `injvm = true` 时，本地引用。
    - 第 27 至 30 行：调用 `#getExporter(url)` 方法，判断当本地已经有 `url` 对应的 InjvmExporter 时，**直接**引用。本地已有的服务，不必要使用远程服务，减少网络开销，提升性能。
        - 代码比较简单，已经添加中文注释，胖友点击链接查看。
        - [InjvmProtocol#getExporter(url)](https://github.com/YunaiV/dubbo/blob/6f366fae76b4fc5fc4fb0352737b6e847a3a2b0b/dubbo-rpc/dubbo-rpc-injvm/src/main/java/com/alibaba/dubbo/rpc/protocol/injvm/InjvmProtocol.java#L63-L94)
        - [UrlUtils#isServiceKeyMatch(pattern, value)](https://github.com/YunaiV/dubbo/blob/6f366fae76b4fc5fc4fb0352737b6e847a3a2b0b/dubbo-common/src/main/java/com/alibaba/dubbo/common/utils/UrlUtils.java#L462-L491)
- ============ 远程引用 ============
    - 第 10 至 13 行：当 `protocol = injvm` 时，本身已经是 Injvm 协议了，走正常流程即可。**这是最特殊的，下面会更好的理解**。另外，因为 `#isInjvmRefer(url)` 方法，仅有在 `#createProxy(map)` 方法中调用，因此实际也不会触发该逻辑。
    - 第 19 至 22 行：当 `scope = remote` 时，远程引用。
    - 第 23 至 26 行：当 `generic = true` 时，即使用泛化调用，远程引用。
        - [《Dubbo 用户指南 —— 泛化调用》](http://dubbo.apache.org/zh-cn/docs/user/demos/generic-reference.html)
    - 第 31 至 34 行：默认，远程引用。

第 23 至 31 行：本地引用。
- 第 26 行：创建本地服务引用 URL 对象。
- 第 28 行：调用 Protocol#refer(interface, url) 方法，引用服务，返回 Invoker 对象。
  - 此处 Dubbo SPI 自适应好处自动的特性就出来了，可以根据 URL 参数，获得对应的拓展实现。例如，invoker 传入后，根据 invoker.url 自动获得对应 Protocol 拓展实现为 InjvmProtocol。
  - 实际上，Protocol 有两个 Wrapper 拓展实现类：ProtocolFilterWrapper、ProtocolListenerWrapper。所以，Protocol$Adaptive => ProtocolFilterWrapper => ProtocolListenerWrapper => InjvmProtocol #refer(…) 方法的调用顺序是：
  - 详细的调用，在「3. Protocol」在解析。
第 32 至 36 行：正常流程，一般为远程引用一般本地引用。为什么是呢？如果我们配置 protocol = injvm，实际走的是本地引用。例如：


<dubbo:reference protocol="injvm" >
</dubbo:reference>

- 当然，笔者建议，如果真的是需要本地应用，建议配置 `scope = local`。这样，会更加明确和清晰。

第 38 至 51 行：若配置 check = true 配置项时，调用 Invoker#isAvailable() 方法，启动时检查。
- 该方法在「4.2 InjvmInvoker」，详细分享。
- 《Dubbo 用户指南 —— 启动时检查》
第 55 行：调用 ProxyFactory#getProxy(invoker) 方法，创建 Service 代理对象。该 Service 代理对象的内部，会调用 Invoker#invoke(Invocation) 方法，进行 Dubbo 服务的调用。
- 详细的实现，后面单独写文章分享。

3. Protocol

服务引用与暴露的 Protocol 很多类似点，本文就不重复叙述了。

建议不熟悉的胖友，请点击《精尽 Dubbo 源码分析 —— 服务暴露（一）之本地暴露（Injvm）》「3. Protocol」查看。

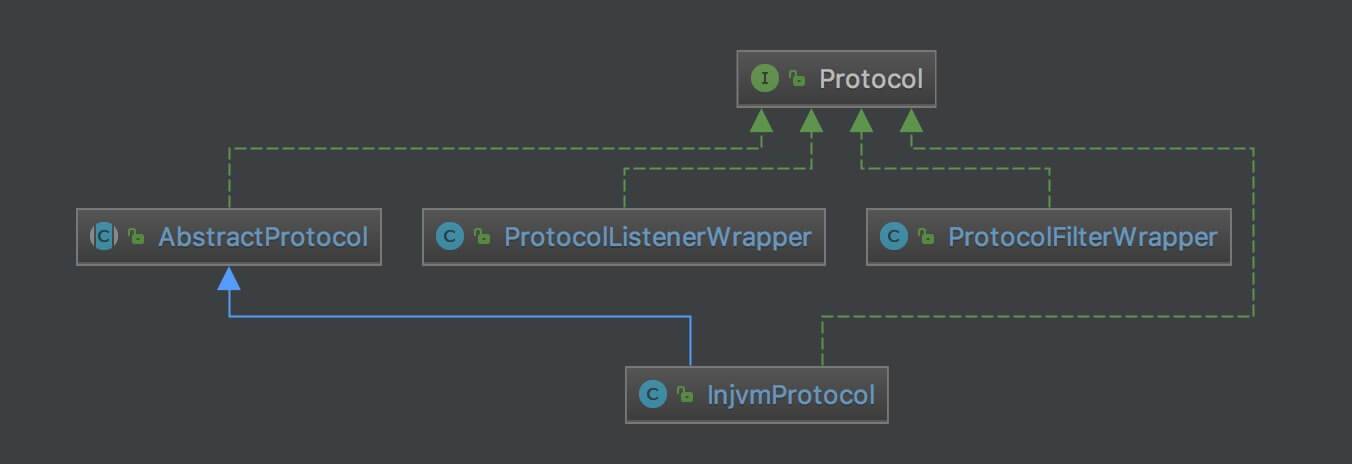

本文涉及的 Protocol 类图如下：

3.1 ProtocolFilterWrapper

3.1.1 refer

本文涉及的 #refer(type, url) 方法，代码如下：


public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
    // 注册中心
    if (Constants.REGISTRY_PROTOCOL.equals(url.getProtocol())) {
        return protocol.refer(type, url);
    }
    // 引用服务，返回 Invoker 对象
    // 给改 Invoker 对象，包装成带有 Filter 过滤链的 Invoker 对象
    return buildInvokerChain(protocol.refer(type, url), Constants.REFERENCE_FILTER_KEY, Constants.CONSUMER);
}

第 2 至 5 行：当 invoker.url.protocl = registry，跳过，本地引用服务不会符合这个判断。在远程引用服务会符合暴露该判断，所以下一篇文章分享。
第 8 行：调用 protocol#refer(type, url) 方法，继续引用服务，最终返回 Invoker。
第 8 行：在引用服务完成后，调用 #buildInvokerChain(invoker, key, group) 方法，创建带有 Filter 过滤链的 Invoker 对象。

3.1.2 buildInvokerChain

和《精尽 Dubbo 源码分析 —— 服务暴露（一）之本地暴露（Injvm）》「3.1.3 buildInvokerChain」基本一致，默认情况下，获得的 Filter 数组如下：

ConsumerContextFilter
FutureFilter
MonitorFilter

当然，因为传入的参数 group 不同，如果胖友自定义了自动激活的 Filter 只出现在 group = consumer，那么服务消费者就会多一个该 Filter 实现。

3.2 ProtocolListenerWrapper

本文涉及的 #refer(type, url) 方法，代码如下：


public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
    // 注册中心协议
    if (Constants.REGISTRY_PROTOCOL.equals(url.getProtocol())) {
        return protocol.refer(type, url);
    }
    // 引用服务
    Invoker<T> invoker = protocol.refer(type, url);
    // 获得 InvokerListener 数组
    List<InvokerListener> listeners = Collections.unmodifiableList(ExtensionLoader.getExtensionLoader(InvokerListener.class).getActivateExtension(url, Constants.INVOKER_LISTENER_KEY));
    // 创建 ListenerInvokerWrapper 对象
    return new ListenerInvokerWrapper<T>(invoker, listeners);
}

第 2 至 5 行：当 invoker.url.protocl = registry，跳过，本地引用服务不会符合这个判断。在远程引用服务会符合暴露该判断，所以下一篇文章分享。
第 7 行：调用 protocol#refer(type, url) 方法，继续引用服务，最终返回 Invoker。
第 9 行：调用 ExtensionLoader#getActivateExtension(url, key, group) 方法，获得监听器数组。
- 不熟悉的胖友，请看《精尽 Dubbo 源码分析 —— 拓展机制 SPI》文章。
- 继续以上面的例子为基础，listeners 为空。胖友可以自行实现 ExporterListener，并进行配置 @Activate 注解，或者 XML 中 listener 属性。
第 11 行：创建带 InvokerListener 的 ListenerInvokerWrapper 对象。在这个过程中，会执行 ExporterListener#referred(invoker) 方法。
- 在「4.3 ListenerInvokerWrapper」详细解析。

3.3 InjvmProtocol

本文涉及的 #refer(type, url) 方法，代码如下：


public <T> Invoker<T> refer(Class<T> serviceType, URL url) throws RpcException {
    return new InjvmInvoker<T>(serviceType, url, url.getServiceKey(), exporterMap);
}

创建 InjvmInvoker 对象。注意所有的，传入的 exporterMap 参数，包含 InjvmExporter 对象。

4. Invoker

Exporter 接口，在《精尽 Dubbo 源码分析 —— 核心流程一览》「4.1 Invoker」有详细解析。

本文涉及的 Invoker 类图如下：

4.1 AbstractInvoker

com.alibaba.dubbo.rpc.protocol.AbstractInvoker，实现 Invoker 接口，抽象 Invoker 类，主要提供了 Invoker 的通用属性和 #invoke(Invocation) 方法的通用实现。

本文主要涉及到它的通用属性，代码如下：


/**
 * 接口类型
 */
private final Class<T> type;
/**
 * 服务 URL
 */
private final URL url;
/**
 * 公用的隐式传参。在 {@link #invoke(Invocation)} 方法中使用。
 */
private final Map<String, String> attachment;
/**
 * 是否可用
 */
private volatile boolean available = true;
/**
 * 是否销毁
 */
private AtomicBoolean destroyed = new AtomicBoolean(false);

ps：#invoke(Invocation) 方法，在后续的文章分享。

4.2 InjvmInvoker

com.alibaba.dubbo.rpc.protocol.injvm.InjvmInvoker，实现 AbstractInvoker 抽象类，Injvm Invoker 实现类。

4.2.1 属性


/**
 * 服务键
 */
private final String key;
/**
 * Exporter 集合
 *
 * key: 服务键
 *
 * 该值实际就是 {@link com.alibaba.dubbo.rpc.protocol.AbstractProtocol#exporterMap}
 */
private final Map<String, Exporter<?>> exporterMap;

InjvmInvoker(Class<T> type, URL url, String key, Map<String, Exporter<?>> exporterMap) {
    super(type, url);
    this.key = key;
    this.exporterMap = exporterMap;
}

key 属性，服务键。
exporterMap 属性，Exporter 集合。在 InjvmInvoker#invoke(invocation) 方法中，通过该 Invoker 的 key 属性，获得对应的 Exporter 对象。

4.2.2 isAvailable

#isAvailable() 方法，是否可用。代码如下：


@Override
public boolean isAvailable() {
    // 判断是否有 Exporter 对象
    InjvmExporter<?> exporter = (InjvmExporter<?>) exporterMap.get(key);
    if (exporter == null) {
        return false;
    } else {
        return super.isAvailable();
    }
}

开启启动时检查 说明依赖服务不存在时，调用该方法，判断该 Invoker 对象，是否有对应的 Exporter。若不存在，检查不通过。

4.3 ListenerInvokerWrapper

com.alibaba.dubbo.rpc.listener.ListenerInvokerWrapper，实现 Invoker 接口，具有监听器功能的 Invoker 包装器。代码如下：


public class ListenerInvokerWrapper<T> implements Invoker<T> {

    private static final Logger logger = LoggerFactory.getLogger(ListenerInvokerWrapper.class);

    /**
     * 真实的 Invoker 对象
     */
    private final Invoker<T> invoker;
    /**
     * Invoker 监听器数组
     */
    private final List<InvokerListener> listeners;

    public ListenerInvokerWrapper(Invoker<T> invoker, List<InvokerListener> listeners) {
        if (invoker == null) {
            throw new IllegalArgumentException("invoker == null");
        }
        this.invoker = invoker;
        this.listeners = listeners;
        // 执行监听器
        if (listeners != null && !listeners.isEmpty()) {
            for (InvokerListener listener : listeners) {
                if (listener != null) {
                    try {
                        listener.referred(invoker);
                    } catch (Throwable t) {
                        logger.error(t.getMessage(), t);
                    }
                }
            }
        }
    }

    public Class<T> getInterface() {
        return invoker.getInterface();
    }

    public URL getUrl() {
        return invoker.getUrl();
    }

    public boolean isAvailable() {
        return invoker.isAvailable();
    }

    public Result invoke(Invocation invocation) throws RpcException {
        return invoker.invoke(invocation);
    }

    @Override
    public String toString() {
        return getInterface() + " -> " + (getUrl() == null ? " " : getUrl().toString());
    }

    public void destroy() {
        try {
            invoker.destroy();
        } finally {
            // 执行监听器
            if (listeners != null && !listeners.isEmpty()) {
                for (InvokerListener listener : listeners) {
                    if (listener != null) {
                        try {
                            listener.destroyed(invoker);
                        } catch (Throwable t) {
                            logger.error(t.getMessage(), t);
                        }
                    }
                }
            }
        }
    }
}

构造方法仅不，循环 listeners，执行 InvokerListener#referred(invoker) 方法。和 ListenerExporterWrapper 不同，若执行过程中发生异常 RuntimeException，打印错误日志，继续执行，最终抛出异常。
#unexport() 仅不方法，循环 listeners，执行 InvokerListener#destroyed(invoker)。和 ListenerExporterWrapper 不同，若执行过程中发生异常 RuntimeException，打印错误日志，继续执行，最终抛出异常。

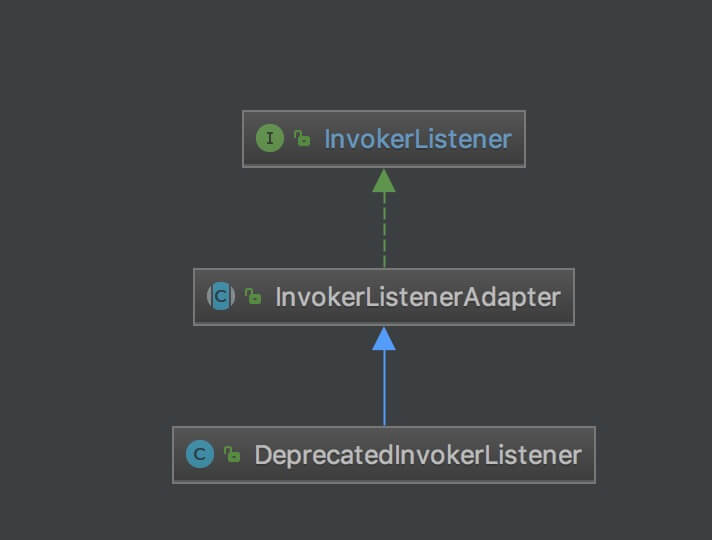

5. InvokerListener

com.alibaba.dubbo.rpc.InvokerListener，Invoker 监听器。

代码如下：


@SPI
public interface InvokerListener {

    /**
     * The invoker referred
     *
     * 当服务引用完成
     *
     * @param invoker
     * @throws RpcException
     * @see com.alibaba.dubbo.rpc.Protocol#refer(Class, URL)
     */
    void referred(Invoker<?> invoker) throws RpcException;

    /**
     * The invoker destroyed.
     *
     * 当服务销毁引用完成
     *
     * @param invoker
     * @see com.alibaba.dubbo.rpc.Invoker#destroy()
     */
    void destroyed(Invoker<?> invoker);
}

5.1 InvokerListenerAdapter

com.alibaba.dubbo.rpc.listener.InvokerListenerAdapter，实现 InvokerListener 接口，InvokerListener 适配器抽象类。代码如下：


public abstract class InvokerListenerAdapter implements InvokerListener {

    public void referred(Invoker<?> invoker) throws RpcException { }

    public void destroyed(Invoker<?> invoker) { }
}

5.2 DeprecatedInvokerListener

com.alibaba.dubbo.rpc.listener.DeprecatedInvokerListener，实现 InvokerListenerAdapter 抽象类，引用废弃的服务时，打印错误日志提醒。代码如下：


@Activate(Constants.DEPRECATED_KEY)
public class DeprecatedInvokerListener extends InvokerListenerAdapter {

    private static final Logger LOGGER = LoggerFactory.getLogger(DeprecatedInvokerListener.class);

    public void referred(Invoker<?> invoker) throws RpcException {
        if (invoker.getUrl().getParameter(Constants.DEPRECATED_KEY, false)) {
            LOGGER.error("The service " + invoker.getInterface().getName() + " is DEPRECATED! Declare from " + invoker.getUrl());
        }
    }
}

@Activate(Constants.DEPRECATED_KEY) 注解，基于 Dubbo SPI Activate 机制加载。配置方式如下：


<dubbo:service interface="com.alibaba.dubbo.demo.DemoService" ref="demoService" deprecated="true" />

通过设置 "deprecated" 为 true 来设置。
该方式仅适用于远程引用服务。
在 #referred(invoker) 方法中，打印错误日志，例如：

[25/03/18 07:37:56:056 CST] main ERROR listener.DeprecatedInvokerListener:  [DUBBO] The service com.alibaba.dubbo.demo.DemoService is DEPRECATED! Declare from dubbo://192.168.3.17:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-consumer&check=false&compiler=jdk&default.delay=-1&default.retries=0&delay=-1&deprecated=true&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&methods=sayHello,bye&pid=45155&qos.port=33333&register.ip=192.168.3.17&remote.timestamp=1521977820764&service.filter=demo&side=consumer&timestamp=1521977854685, dubbo version: 2.0.0, current host: 192.168.3.17

另外，本地引用服务的配置方式如下：


<dubbo:reference id="demoService" interface="com.alibaba.dubbo.demo.DemoService" protocol="injvm">
    <dubbo:parameter key="deprecated" value="true" />
</dubbo:reference>

因为，本地引用服务时，不是使用服务提供者的 URL，而是服务消费者的 URL。

666. 彩蛋

连续熬夜几天，要调整下作息了。

Dubbo

本文由作者按照 CC BY 4.0 进行授权

1. 概述

2. createProxy

3. Protocol

3.1 ProtocolFilterWrapper

3.1.1 refer

3.1.2 buildInvokerChain

3.2 ProtocolListenerWrapper

3.3 InjvmProtocol

4. Invoker

4.1 AbstractInvoker

4.2 InjvmInvoker

4.2.1 属性

4.2.2 isAvailable

4.3 ListenerInvokerWrapper

5. InvokerListener

5.1 InvokerListenerAdapter

5.2 DeprecatedInvokerListener

666. 彩蛋

热门标签
