NIO服务器（一）之抽象API

发表于
作者 deathwhispers
16 分钟阅读
NIO服务器（一）之抽象API

本文基于 Dubbo 2.6.1 版本，望知悉。

1. 概述

从本小节开始，我们来分享 Dubbo 自己实现的 NIO 服务器，使用在 dubbo:// 和 thrift:// 协议上。

在 NIO 框架的选型上，强大的 Java 社区里有 mina、netty、grizzly 等，甚至 netty 提供了 3.x 和 4.x 的版本。那么该咋办呢？

Dubbo 开发团队的选择是：

  • API 层：
    • dubbo-remoting-api
  • 实现层：
    • dubbo-remoting-netty3
    • dubbo-remoting-netty4
    • dubbo-remoting-mina
    • dubbo-remoting-grizzly
    • dubbo-remoting-p2p

再配合上 Dubbo SPI 的机制，使用者可以自定义使用哪一种具体的实现。美滋滋。

2. 一览

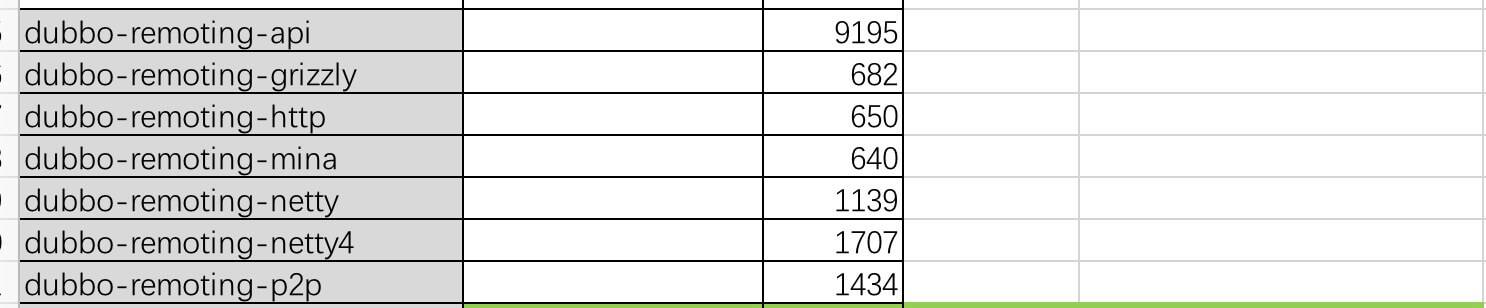

还是老样子，笔者习惯性对代码量进行下统计，dubbo-remoting 的代码量如下图：

代码量

WTF ！！！ dubbo-remoting-api 的代码量竟然近万行？

{__/}( • - •)/つ淡定 @胖友

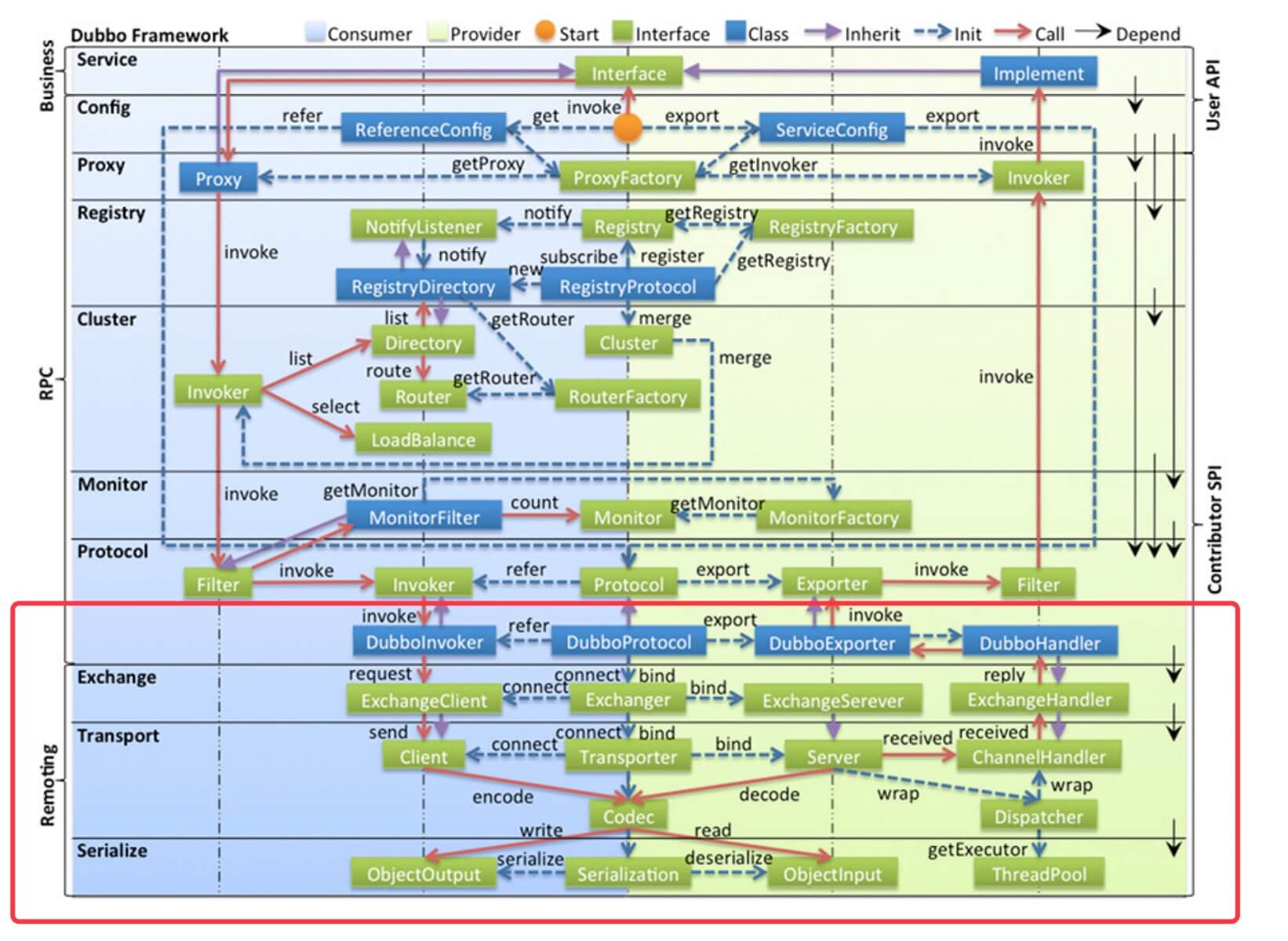

我们来首先看一张图：

FROM 《Dubbo 开发指南 —— 框架设计》

整体设计

红框部分，Protocol => Exchange => Transport => Serialize 的调用顺序。

  • exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer。
  • transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
  • serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

在笔者初看 dubbo-remoting-api 的代码时，对 exchange 和 transport 的理解是比较模糊的。简单来说，exchange 在 transport 之上，构造了 Request，Response 模型，一个请求对应一个响应。这样的方式，才符合我们实际业务开发的需要。当然，即使是 Request，Response 也分成同步和异步返回，重要的是，能够一一映射。

胖友如果有兴趣，可以看看：

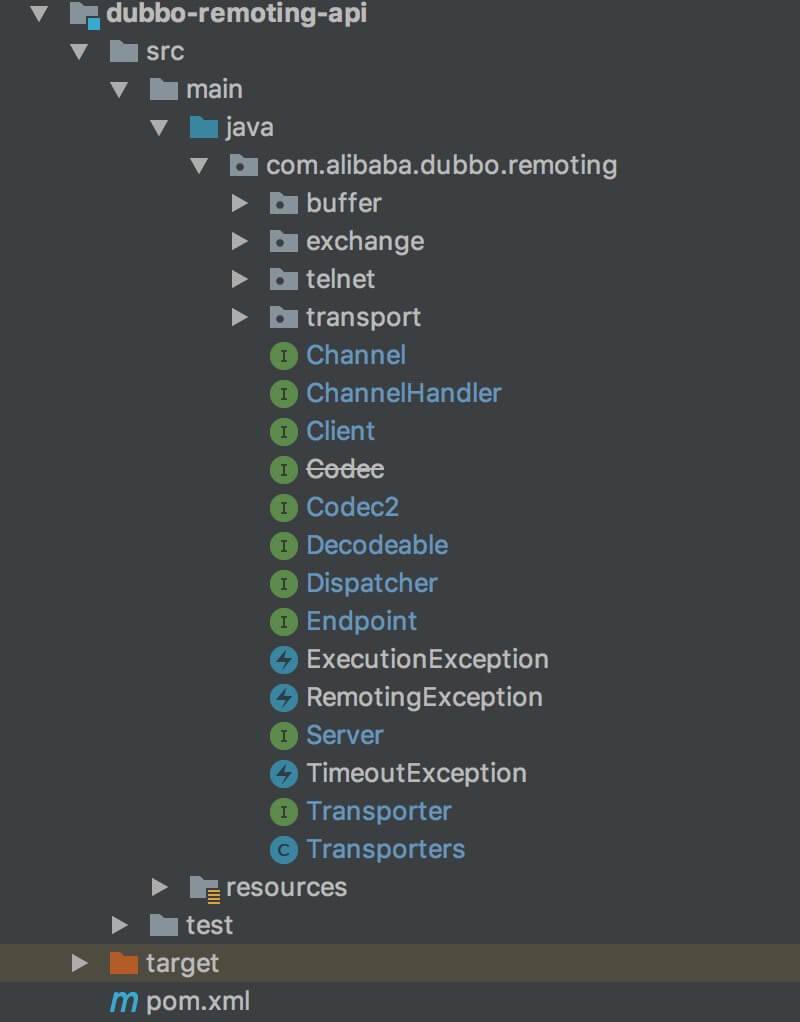

看完以上知识，我们在回过头看 dubbo-remoting-api 的项目结构就清晰了：

dubbo-remoting-api

  • 最外层：通用接口。
  • buffer 包：缓冲区。
  • exchange 包：信息交换层
  • transporter 包：网络传输层
  • telnetTelnet 命令 包：

如上的每一层/包，我们都会独立一篇文章，进行分享。当然，dubbo-remoting-api 模块，只负责 API 层抽象和部分实现，最终能够真正通信，需要 dubbo-remoting-netty 等等模块来实现。对应的每一个实现模块，我们也是独立一篇文章。

是不是很清晰，美滋滋？

3. 最外层：通用接口

胖友先看看 《Netty4.0学习笔记系列之一：Server与Client的通讯》教程文章。在该文章中，我们可以看到使用 Netty 在四个类：

  • 1、HelloServer ：server类，启动Netty server
  • 2、HelloServerInHandler：server的handler，接收客户端消息，并向客户端发送消息
  • 3、HelloClient：client类，建立于Netty server的连接
  • 4、HelloClientIntHandler：client的handler，接收server端的消息，并向服务端发送消息

恰好，和 dubbo-remoting-api 模块，定义的 Server、Client、ChannelHandler 接口对应。我们以 dubbo-remoting-netty4 模块的，举例子。整理如下：

上文dubbo-remoting-apidubbo-remoting-netty4
HelloServerServer 接口NettyServer 实现类
HelloServerInHandler：serverChannelHandler 接口NettyServerHandler 实现类
HelloClientClient 接口NettyClient 实现类
HelloServerInHandlerChannelHandler 接口NettyClientHandler 实现类

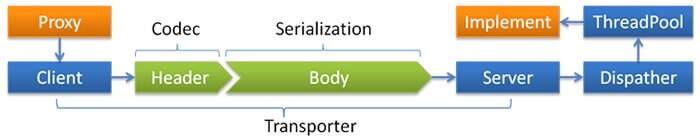

因为教程文章，以教程 Demo 为准，实际会有更多需要抽象的，例如：Codec 协议编解码，Dispatcher 消息等分发。胖友再来看看 dubbo:// 的处理流程：

FROM 《Dubbo 用户指南 —— dubbo://》

dubbo://

  • Transporter: mina, netty, grizzy
  • Serialization: dubbo, hessian2, java, json
  • Dispatcher: all, direct, message, execution, connection
  • ThreadPool: fixed, cached

如果这个图读不懂，没关系，下面我们来看看每个接口。后面，胖友可以回过头来理解这个图。

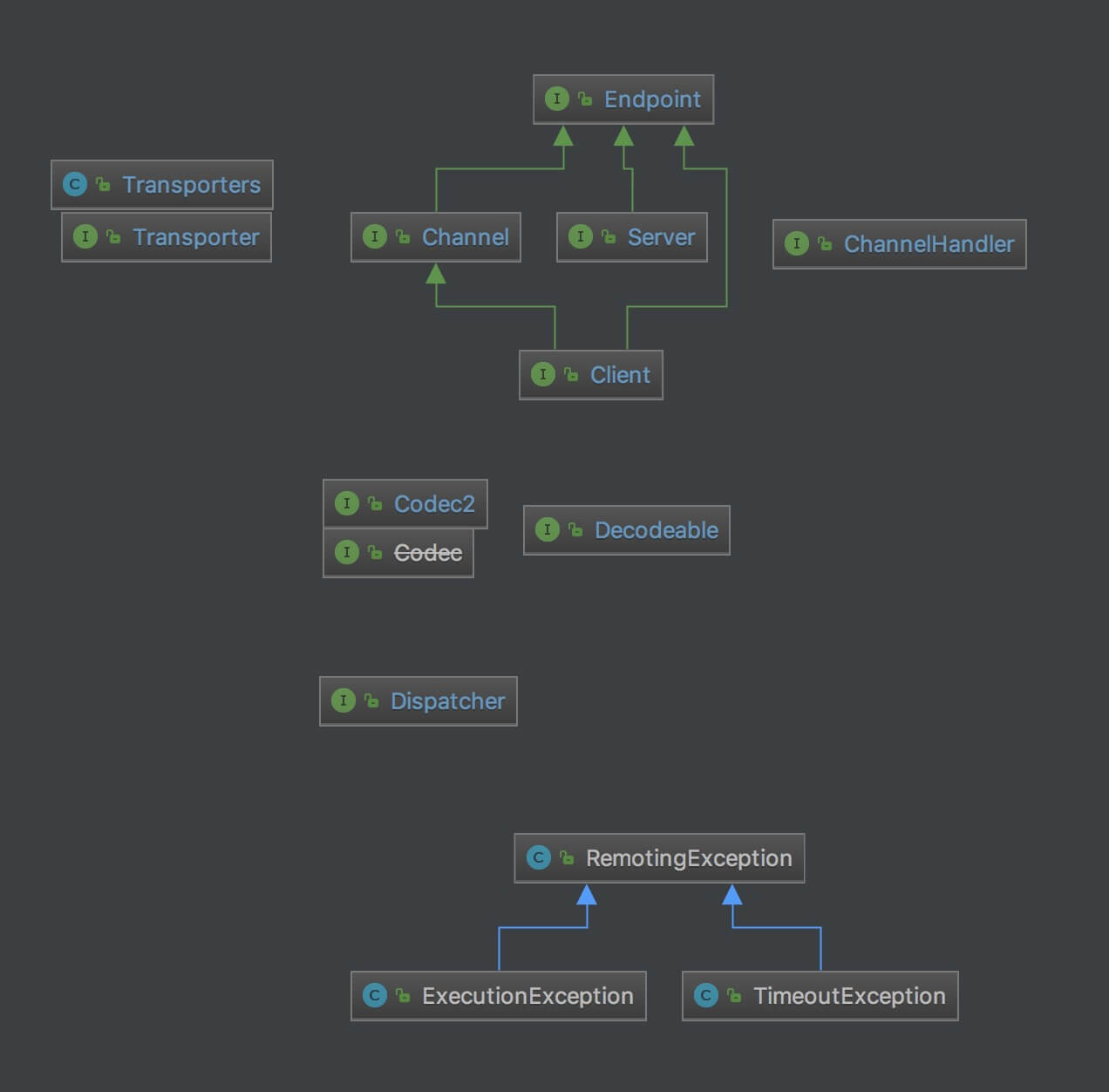

本文涉及的类图如下：

类图

4. Endpoint

com.alibaba.dubbo.remoting.Endpoint ，端点接口。方法如下：

  • 属性相关

```plain text plain URL getUrl(); InetSocketAddress getLocalAddress(); ChannelHandler getChannelHandler();

1
2
3
4
5
6
7

---

- 发送消息

```plain text
plain void send(Object message) throws RemotingException; void send(Object message, boolean sent) throws RemotingException;
  • 关系相关

```plain text plain void close(); void close(int timeout); void startClose(); boolean isClosed();

1
2
3
4
5
6
7
8
9
10
11
12
13

---

Endpoint ，从中文上解释来说是，“**端点**”。从字面上来看，不太容易理解。在 dubbo-remoting-api 中，一个 Client 或 Server ，都是一个 Endpoint 。 不同系统的，Endpoint 代表的会略有差距，例如 SpringMVC 中，一个请求 Restful URL 也可以是一个 Endpoint ，胖友可以 Google 查询，理解更多。

## 4.1 Channel

com.alibaba.dubbo.remoting.Channel ，继承 Endpoint 接口，**通道**接口。方法如下：

- 连接相关

```plain text
plain InetSocketAddress getRemoteAddress();  boolean isConnected();
  • 属性相关

```plain text plain boolean hasAttribute(String key); Object getAttribute(String key); void setAttribute(String key, Object value); void removeAttribute(String key);

1
2
3
4
5
6
7
8
9
10
11

---

和 Netty Channel 一致，**通讯的载体**。在后面的文章，我们会看到在 dubbo-remoting-netty4 项目中，[NettyChannel](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-netty4/src/main/java/com/alibaba/dubbo/remoting/transport/netty4/NettyChannel.java) 是 Dubbo Channel 的实现，内部有**真正的** Netty Channel 属性，用于**通讯**。

## 4.2 Client

com.alibaba.dubbo.remoting.Client ，实现 Endpoint 和 Channel 和 Resetable 接口，**客户端**接口。方法如下：

```plain text
plain // 重连 void reconnect() throws RemotingException;

4.3 Server

com.alibaba.dubbo.remoting.Server ，继承 Endpoint 和 Resetable 接口，服务器接口。方法如下：

```plain text plain // 是否绑定本地端口，提供服务。即，是否启动成功，可连接，接收消息等。 boolean isBound(); // 获得连接上服务器的通道（客户端）们 Collection getChannels(); Channel getChannel(InetSocketAddress remoteAddress);

1
2
3
4
5
6
7
8
9

---

### 4.3.1 Resetable

com.alibaba.dubbo.common.Resetable ，**可重置**接口。方法如下：

```plain text
plain void reset(URL url);

Server 实现 Resetable 接口，在实现 #reset(url) 方法，用于根据新传入的 url 属性，重置自己内部的一些属性，例如 AbstractServer#reset(url) 方法。

5. ChannelHandler

com.alibaba.dubbo.remoting.ChannelHandler ，通道处理器接口。方法如下：

```plain text plain void connected(Channel channel) throws RemotingException; void disconnected(Channel channel) throws RemotingException; void sent(Channel channel, Object message) throws RemotingException; void received(Channel channel, Object message) throws RemotingException; void caught(Channel channel, Throwable exception) throws RemotingException;

1
2
3
4
5
6
7
8
9
10
11

---

和 Netty ChannelHandler 一致，**负责 Channel 中的逻辑处理**。在后面的文章，我们会看到在 dubbo-remoting-netty4 项目中，[NettyServerHandler](https://github.com/apache/incubator-dubbo/blob/bb8884e04433677d6abc6f05c6ad9d39e3dcf236/dubbo-remoting/dubbo-remoting-netty4/src/main/java/com/alibaba/dubbo/remoting/transport/netty4/NettyServerHandler.java) 是 Netty ChannelHandler 的实现，内部调用 Netty ChannelHandler 的方法，进行逻辑处理。

# 6. Transporter

com.alibaba.dubbo.remoting.Transporter ，**网络传输**接口。方法如下：

```plain text
plain @SPI("netty") public interface Transporter {      /**      * Bind a server.      *      * 绑定一个服务器      *      * @param url     server url      * @param handler 通道处理器      * @return server 服务器      * @throws RemotingException 当绑定发生异常时      * @see com.alibaba.dubbo.remoting.Transporters#bind(URL, Receiver, ChannelHandler)      */     @Adaptive({Constants.SERVER_KEY, Constants.TRANSPORTER_KEY})     Server bind(URL url, ChannelHandler handler) throws RemotingException;      /**      * Connect to a server.      *      * 连接一个服务器，即创建一个客户端      *      * @param url     server url 服务器地址      * @param handler 通道处理器      * @return client 客户端      * @throws RemotingException 当连接发生异常时      * @see com.alibaba.dubbo.remoting.Transporters#connect(URL, Receiver, ChannelListener)      */     @Adaptive({Constants.CLIENT_KEY, Constants.TRANSPORTER_KEY})     Client connect(URL url, ChannelHandler handler) throws RemotingException;  }
  • @SPI(“netty”)拓展点《Dubbo 用户指南 —— Netty4》 注解，Dubbo SPI ，默认为 “netty” 。注意，此处的 netty 对应的是 netty3 ，因为 Dubbo 项目在开发时，netty4 并未发布。配置方式见 文档。
  • @Adaptive({Constants.SERVER_KEY, Constants.TRANSPORTER_KEY}) 注解，基于 Dubbo SPI Adaptive 机制，加载对应的 Server 实现，使用 URL.server 或 URL.transporter 属性。
  • @Adaptive({Constants.CLIENT_KEY, Constants.TRANSPORTER_KEY}) 注解，基于 Dubbo SPI Adaptive 机制，加载对应的 Client 实现，使用 URL.client 或 URL.transporter 属性。

6.1 Transporters

com.alibaba.dubbo.remoting.Transporters ，Transporter 门面类。

友情提示：Facade 设计模式，参见 《 设计模式（九）外观模式Facade（结构型）》 文章。

#bind(String url, ChannelHandler… handler)静态方法，绑定一个服务器。代码如下：

```plain text plain 1: public static Server bind(String url, ChannelHandler… handler) throws RemotingException { 2: return bind(URL.valueOf(url), handler); 3: } 4: 5: public static Server bind(URL url, ChannelHandler… handlers) throws RemotingException { 6: if (url == null) { 7: throw new IllegalArgumentException(“url == null”); 8: } 9: if (handlers == null || handlers.length == 0) { 10: throw new IllegalArgumentException(“handlers == null”); 11: } 12: // 创建 handler 13: ChannelHandler handler; 14: if (handlers.length == 1) { 15: handler = handlers[0]; 16: } else { 17: handler = new ChannelHandlerDispatcher(handlers); 18: } 19: // 创建 Server 对象 20: return getTransporter().bind(url, handler); 21: }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

---

- 和
Transporter#bind(url, handler)
方法，对应。
- 第 12 至 18 行：创建 [ChannelHandlerDispatcher](https://github.com/YunaiV/dubbo/blob/7fad710c2dbf66356d5e7b7995e843b8f6225652/dubbo-remoting/dubbo-remoting-api/src/main/java/com/alibaba/dubbo/remoting/transport/ChannelHandlerDispatcher.java)
handler
。若
handlers
是多个，使用
进行封装。在 ChannelHandlerDispatcher 中，会循环调用
handlers
，对应的方法。
- 第 20 行：调用
#getTransporter()
方法，基于 Dubbo SPI 机制，获得 Transporter$Adaptive 对象。代码如下：

```plain text
plain public static Transporter getTransporter() {     return ExtensionLoader.getExtensionLoader(Transporter.class).getAdaptiveExtension(); }
  • 第 20 行：调用 Transporter 实现对象NettyTransporterNettyServer Transporter#bind(url, handler) 方法，在 Transporter$Adaptive 对象中，会根据 url 参数，获得对应的 （例如， ），从而创建对应的 Server 对象（例如， ）。

另外，还有一个 #connect(url, handler)静态方法，连接一个服务器，即创建一个客户端。 和上面方法类似，胖友自己看咯。

7. Codec2

com.alibaba.dubbo.remoting.Codec2 ，编解码器接口。代码如下：

```plain text plain /** * 编码 * * @param channel 通道 * @param buffer Buffer * @param message 消息 * @throws IOException 当编码发生异常时 */ @Adaptive({Constants.CODEC_KEY}) void encode(Channel channel, ChannelBuffer buffer, Object message) throws IOException; /** * 解码 * * @param channel 通道 * @param buffer Buffer * @return 消息 * @throws IOException 当解码发生异常时 */ @Adaptive({Constants.CODEC_KEY}) Object decode(Channel channel, ChannelBuffer buffer) throws IOException;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

---

- @SPI(“netty”)**拓展点**
注解，Dubbo SPI
。
- @Adaptive({Constants.CODEC_KEY})
注解，基于 Dubbo SPI Adaptive 机制，加载对应的 Codec2 实现，使用
URL.codec
属性。

另外，解码过程中，需要解决 TCP 拆包、粘包的场景，因此解码结果如下：

```plain text
plain // Codec2.java enum DecodeResult {     /**      * 需要更多输入      */     NEED_MORE_INPUT,     /**      * 忽略一些输入      */     SKIP_SOME_INPUT }

7.1 Codec

com.alibaba.dubbo.remoting.Codec ，老的编解码器接口，被 Codec2 取代。

通过 CodecAdapter ，将 Codec 适配成 Codec2 。

7.2 Decodeable

com.alibaba.dubbo.remoting.Decodeable ，可解码的接口。方法如下：

```plain text plain // 解码 void decode() throws Exception;

1
2
3
4
5
6
7
8
9

---

# 8. Dispatcher

com.alibaba.dubbo.remoting.Dispatcher ，**调度器**接口。方法如下：

```plain text
plain @SPI(AllDispatcher.NAME) public interface Dispatcher {      @Adaptive({Constants.DISPATCHER_KEY, "dispather", "channel.handler"})     // The last two parameters are reserved for compatibility with the old configuration     ChannelHandler dispatch(ChannelHandler handler, URL url);  }
  • @SPI(AllDispatcher.NAME)拓展点 注解，Dubbo SPI ，默认为 “all” 。
  • @Adaptive({Constants.DISPATCHER_KEY, “dispather”, “channel.handler”}) 注解，基于 Dubbo SPI Adaptive 机制，加载对应的 ChanelHander 实现，使用 URL.dispatcher 属性。
  • 为什么传入的 AllChannelHandler《Dubbo 用户指南 —— 线程模型》 handler 参数，创建返回的还是 ChannelHandler 对象呢？感兴趣的胖友，可以提前看下 和 。 文章，后面见。

9. RemotingException

com.alibaba.dubbo.remoting.RemotingException ，实现 Exception 类，dubbo-remoting-api 的基础异常。代码如下：

```plain text plain public class RemotingException extends Exception { /** * 本地地址 */ private InetSocketAddress localAddress; /** * 远程地址 */ private InetSocketAddress remoteAddress; // … 省略方法 }

1
2
3
4
5
6
7
8
9

---

## 9.1 ExecutionException

com.alibaba.dubbo.remoting.ExecutionException ，实现 RemotingException 类，执行异常。代码如下：

```plain text
plain public class ExecutionException extends RemotingException {      /**      * 请求      */     private final Object request;      // ... 省略方法 }

9.2 TimeoutException

com.alibaba.dubbo.remoting.TimeoutException ，实现 RemotingException 类，超时异常。代码如下：

plain text plain public class TimeoutException extends RemotingException { /** * 客户端 */ public static final int CLIENT_SIDE = 0; /** * 服务端 */ public static final int SERVER_SIDE = 1; /** * 阶段 */ private final int phase; // ... 省略方法 }

666. 彩蛋

dubbo-remoting-api 模块，涉及到大量的封装，如果不太理解的胖友，建议多多调试。

毕业那年，也尝试过想，封装一个通用的 API 层，屏蔽 Netty、Mina 差异的细节，写的比较戳。现在看到 Dubbo 实现的方式，Get 新姿势了。
