设备遥测与展示

一、设备基础概念

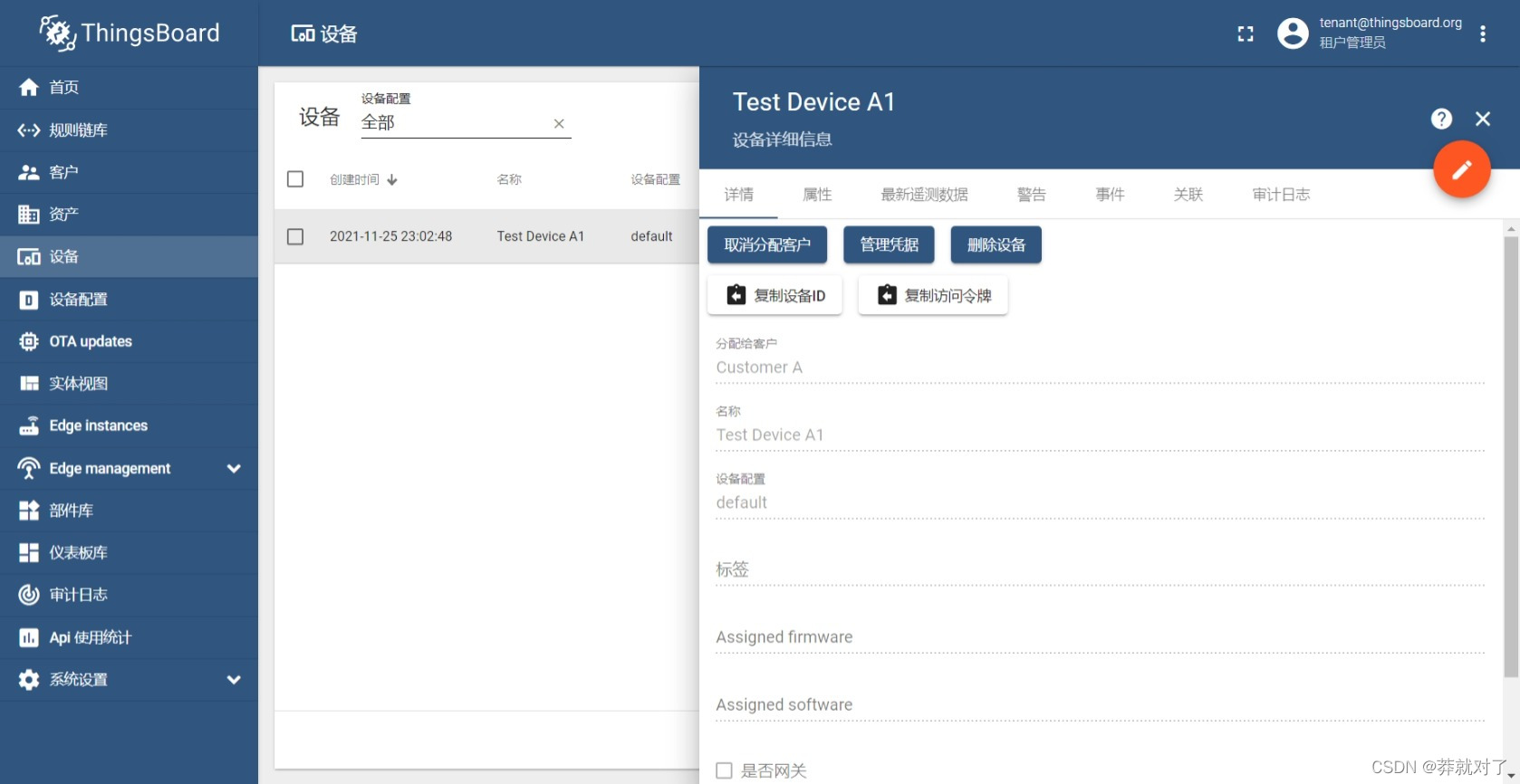

观察下设备面板，有以下几部分构成：

• 属性：基础信息，比较稳定
• 遥测：需要测量的状态信息
• 警告：设备或者设备监控的状态出现问题
• 事件：发生在设备上的事件
• 关联：设备属于谁，在哪个资产上等等
• 审计日志：谁在平台上对设备做了什么操作

其中属性是基础，遥测是核心。

二、属性

ThingsBoard能够给实体分配自定义属性并进行管理。

属性 代表设备基本信息, 以key-value格式存在, 可以与IoT设备无缝兼容。

属性分客户端属性，服务端属性和共享属性, 使用官方的图示比较容易理解。

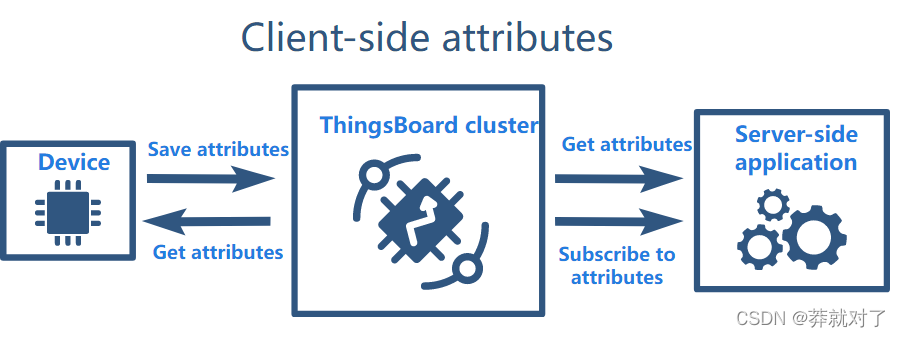

• 客户端属性

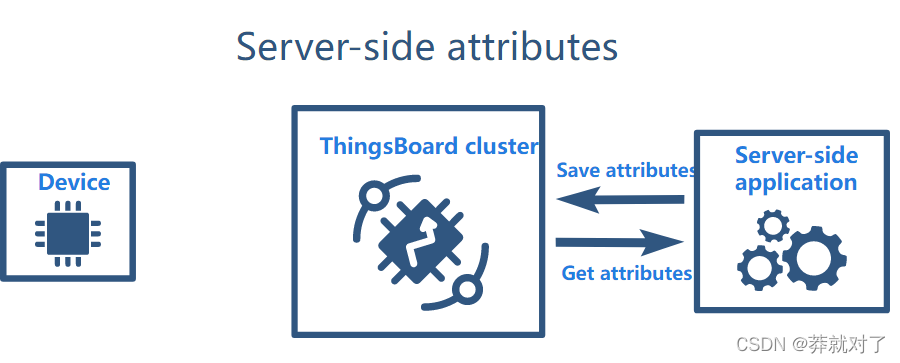

• 服务端属性

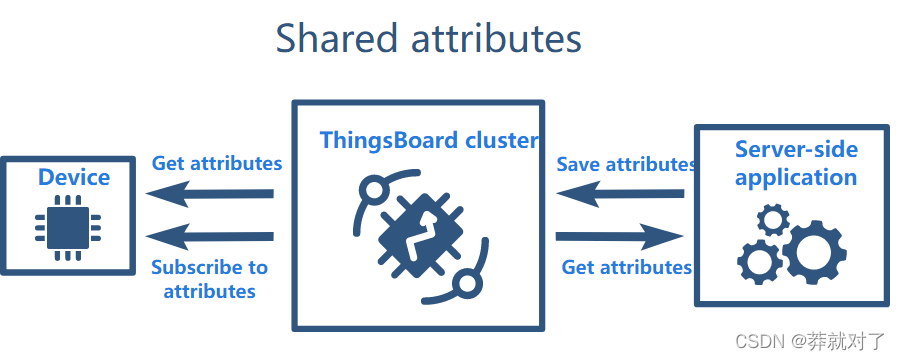

• 共享属性

三、遥测

物联网的核心目的之一就是通过传感器采集相应的遥测数据上传。对此，ThingsBoard 提供了大量与遥测数据操作相关的功能：

• 采集 使用MQTT, CoAP或者HTTP协议采集设备数据。
• 存储 在Cassandra（高效、可扩展、能容错的NoSQL数据库）中存储时序数据。
• 查询 查询最新时序数据值，或查询特定时间段内的所有数据。
• 订阅 使用websockets订阅数据更新(用于可视化或实时分析)。
• 可视化 使用可配置和可配置的小部件以及仪表盘可视化时序数据。
• 过滤和分析 使用灵活的规则引擎过滤和分析数据(/docs/user-guide/rule-engine/)。
• 事件警报 根据采集的数据触发事件警报。
• 数据传输 过规则引擎节点实现与外部数据交互（例如Kafka或RabbitMQ规则节点）

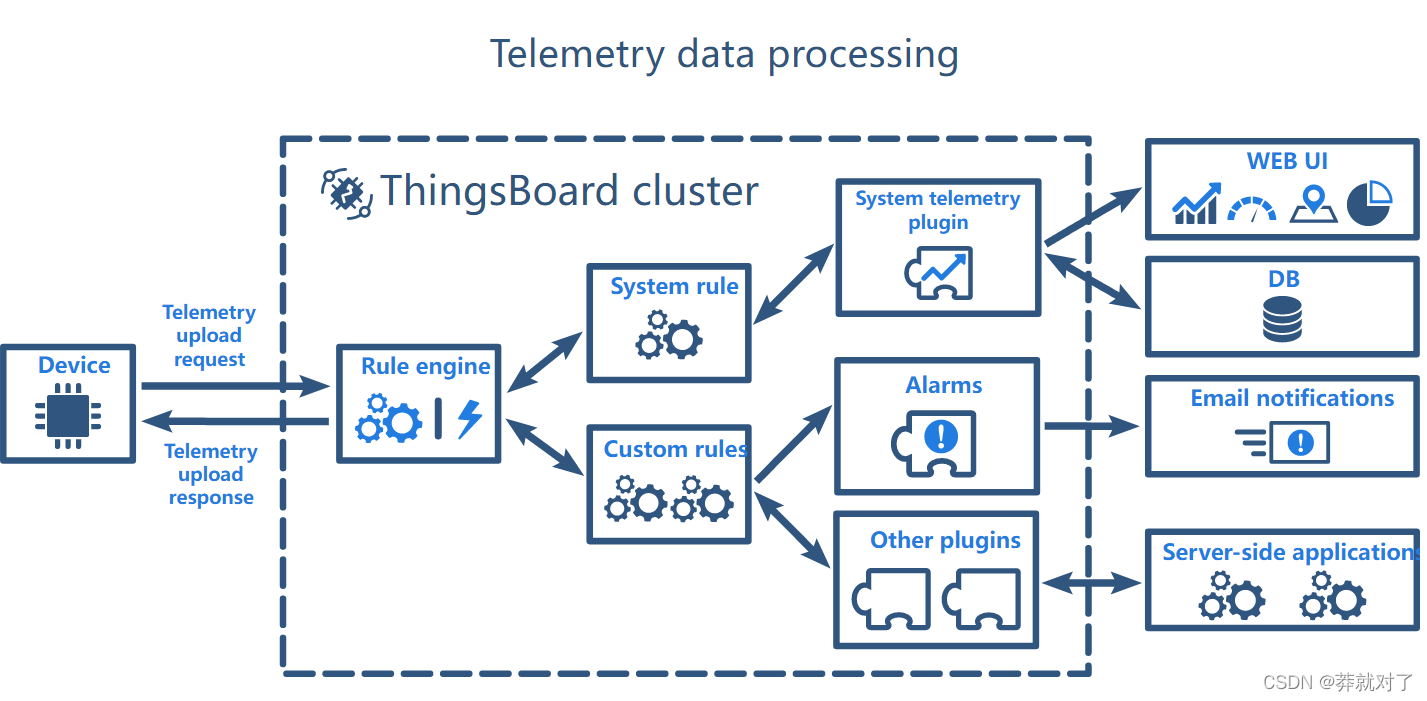

官方有个说明蓝图，一目了然：

四、路灯设备定义

先定义一个简单的路灯设备，具有4个遥测状态：

• 开关
• 亮度
• 电量
• 位置信息

通过章节的进行，逐步将这几个遥测状态进行处理和展示。

五、设备模拟

想要连接设备，首先要搞清楚下载上传数据的API 以及 设备和平台连接的API。

设备API

和云平台进行通信的主要api是device api, 部署好平台就直接可以在浏览器中访问

http://IP:9090/swagger-ui/#/device-api-controller

遥测模拟

从Github下载有设备信息上传功能的设备客户端的sdk。

https://github.com/thingsboard/thingsboard-python-client-sdk

或者直接使用pip3安装：

pip3 install tb-mqtt-client

通过mqtt链接，向设备平台上传模拟设备的遥测数据：

-- coding:utf-8 -- import random from time import sleep from tb_device_mqtt import TBDeviceMqttClient, TBPublishInfo def send_to(token,telemetry): client = TBDeviceMqttClient(“IP”, token) # Connect to ThingsBoard client.connect() # Sending telemetry without checking the delivery status client.send_telemetry(telemetry) # Sending telemetry and checking the delivery status (QoS = 1 by default) result = client.send_telemetry(telemetry) # get is a blocking call that awaits delivery status success = result.get() == TBPublishInfo.TB_ERR_SUCCESS print(success) # Disconnect from ThingsBoard client.disconnect() def mock_telemetry(): t = { “turn”: 1, “light”: random.choice(range(0,100)), “battery”:random.choice(range(10,60)), } return t if name == ‘main’: while True: sleep(3) tokens = [“token_lamp_1”] for token in tokens: telemetry = mock_telemetry() send_to(token,telemetry)

请注意! pip上并不是最新版本,如果需要使用http,需要下载然后直接本地安装

git clone git@github.com:thingsboard/thingsboard-python-client-sdk.git

六、电量展示

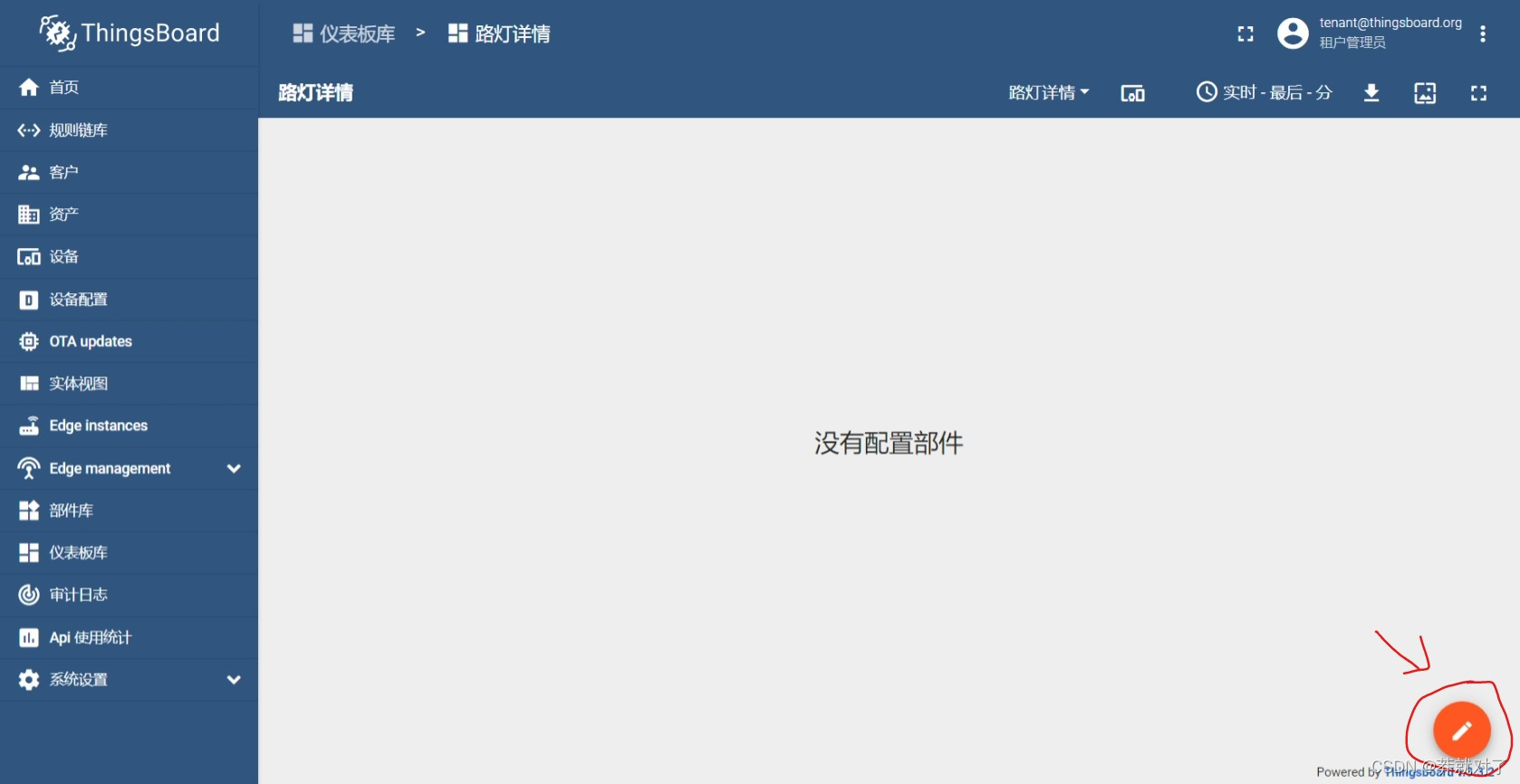

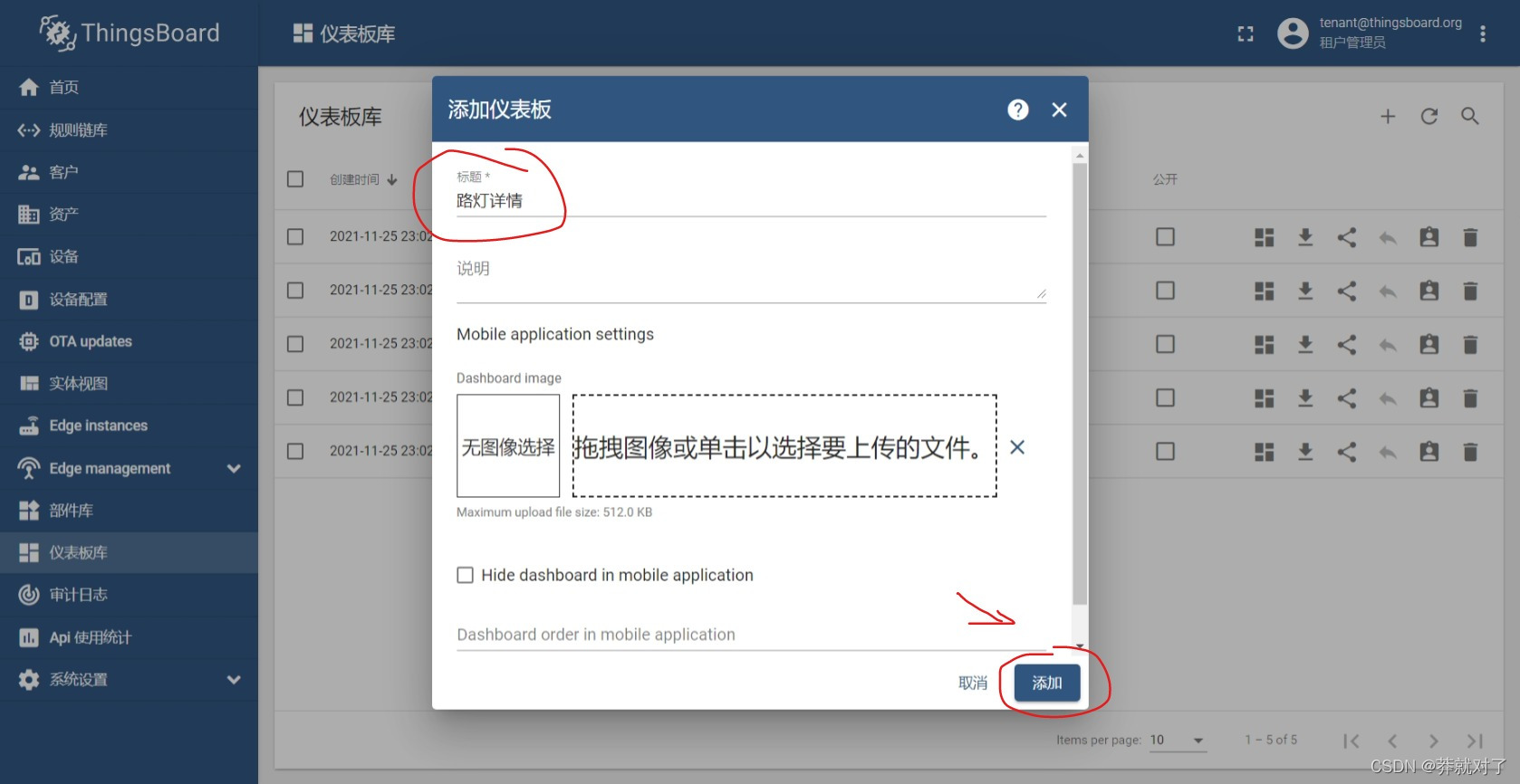

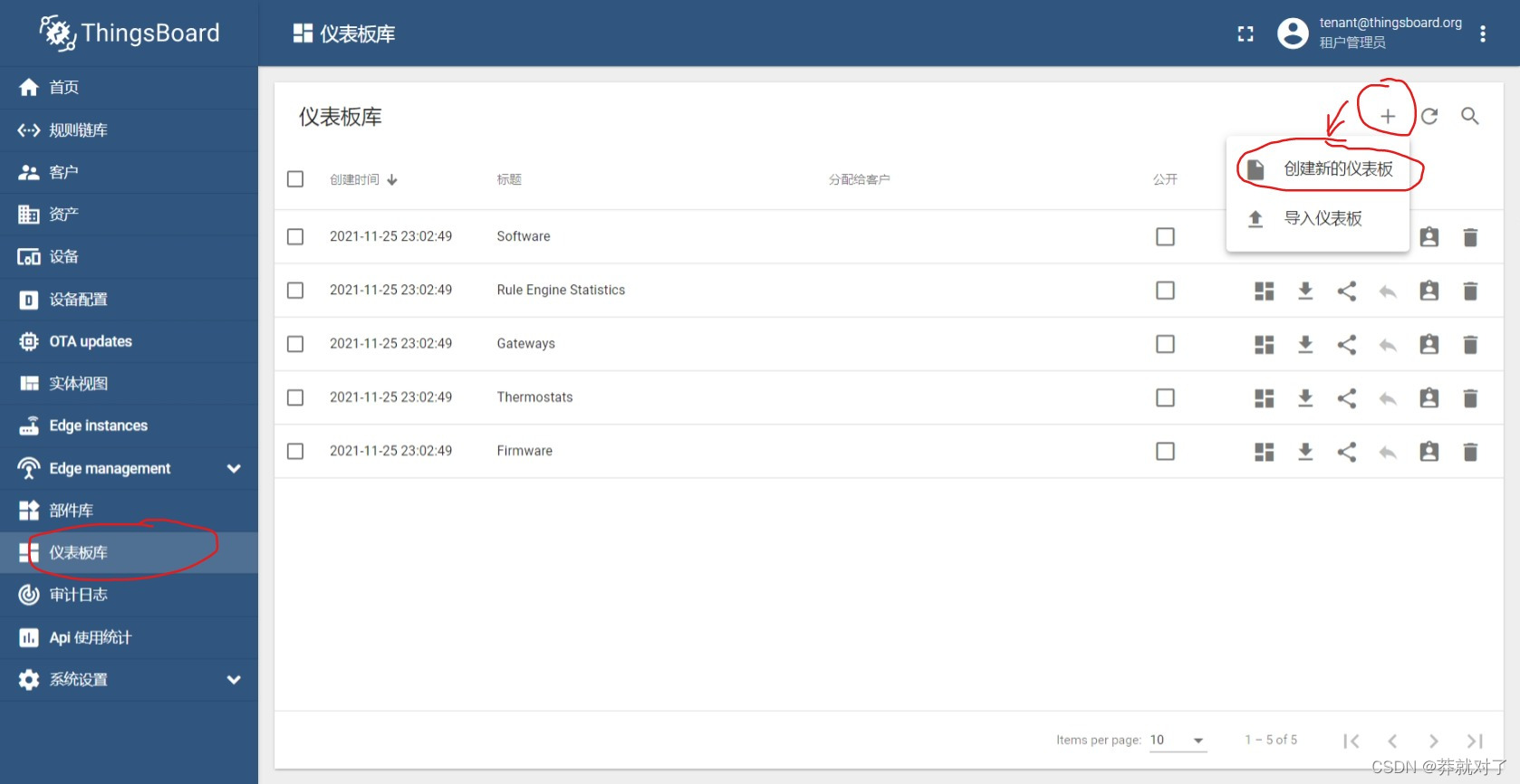

仪表盘

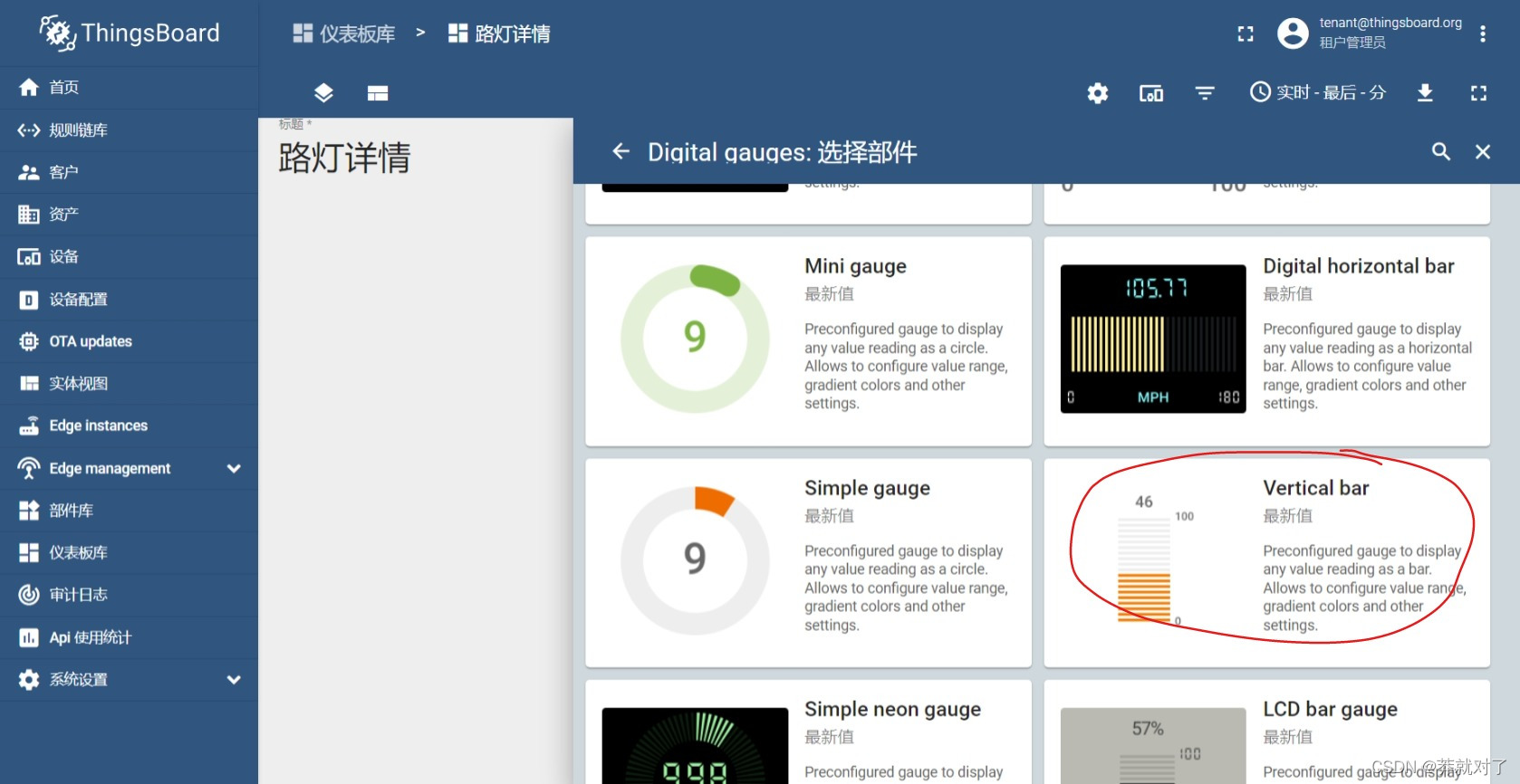

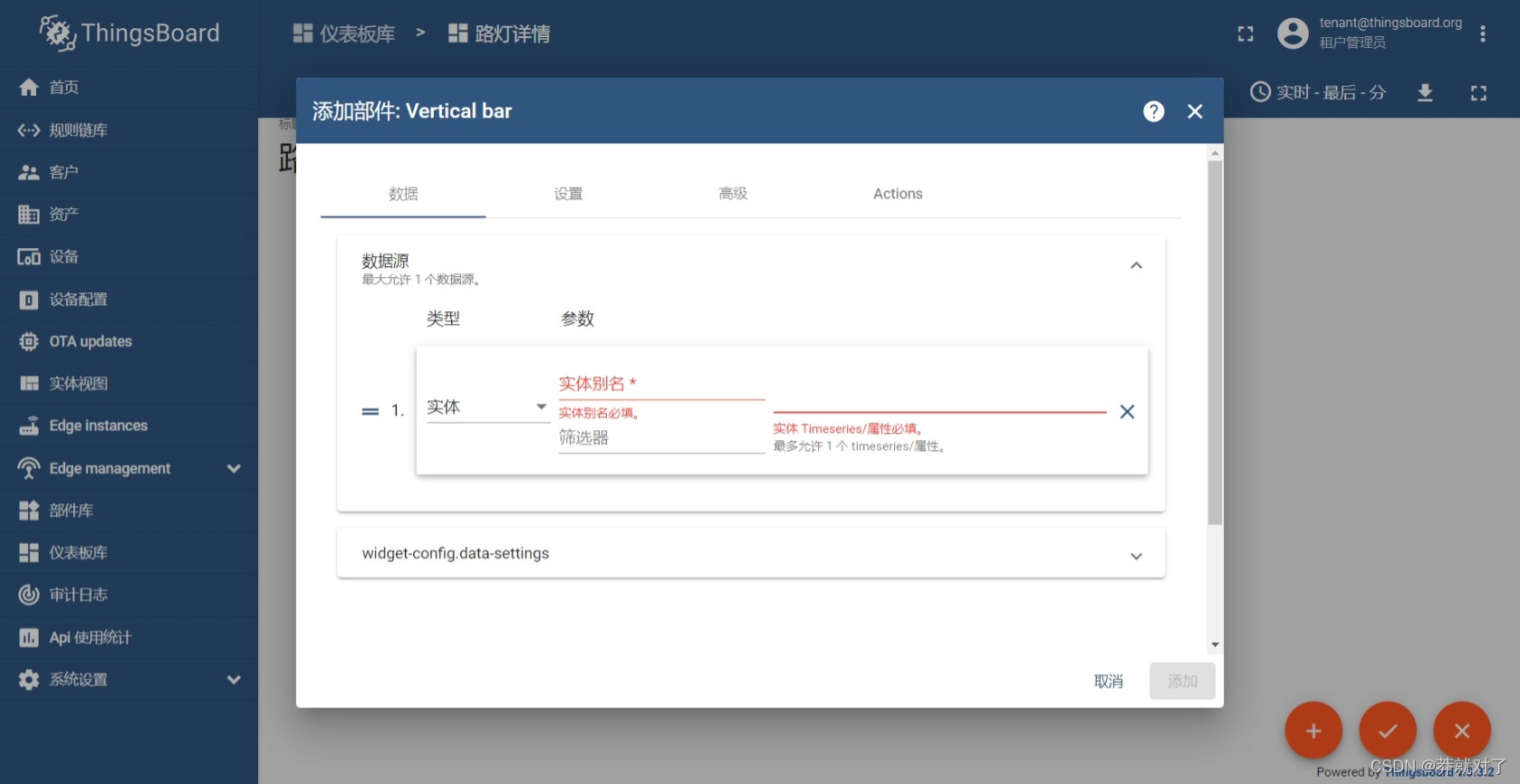

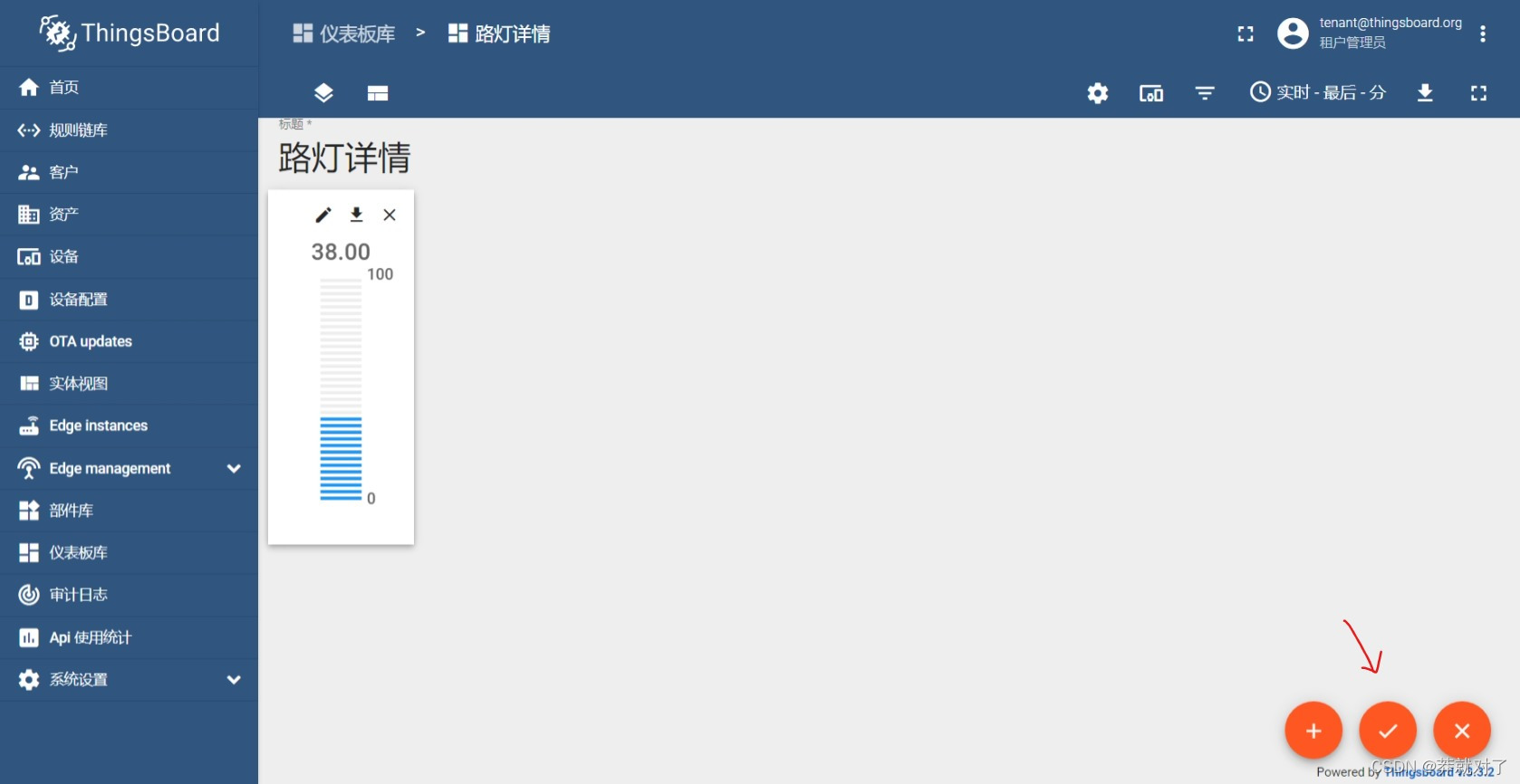

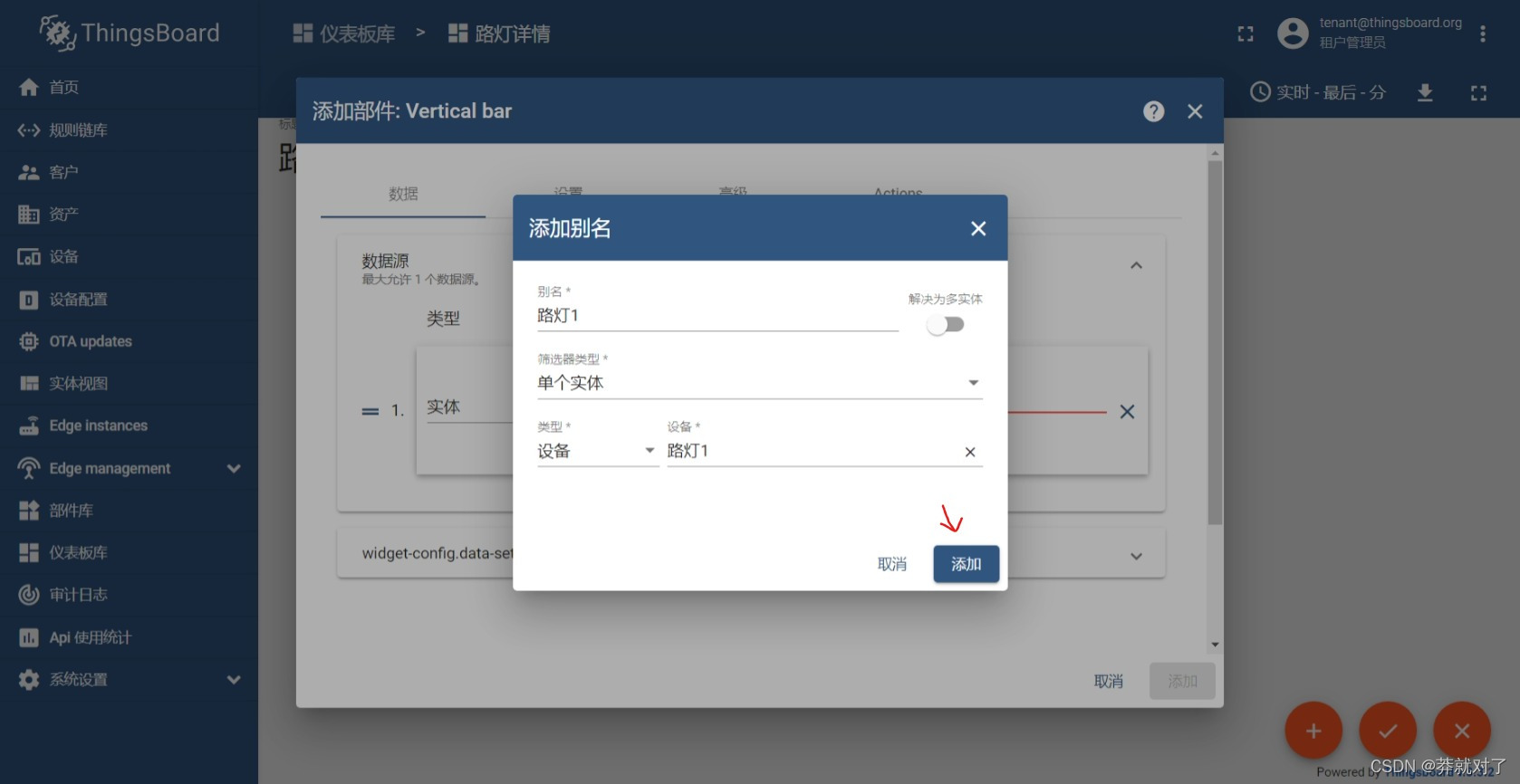

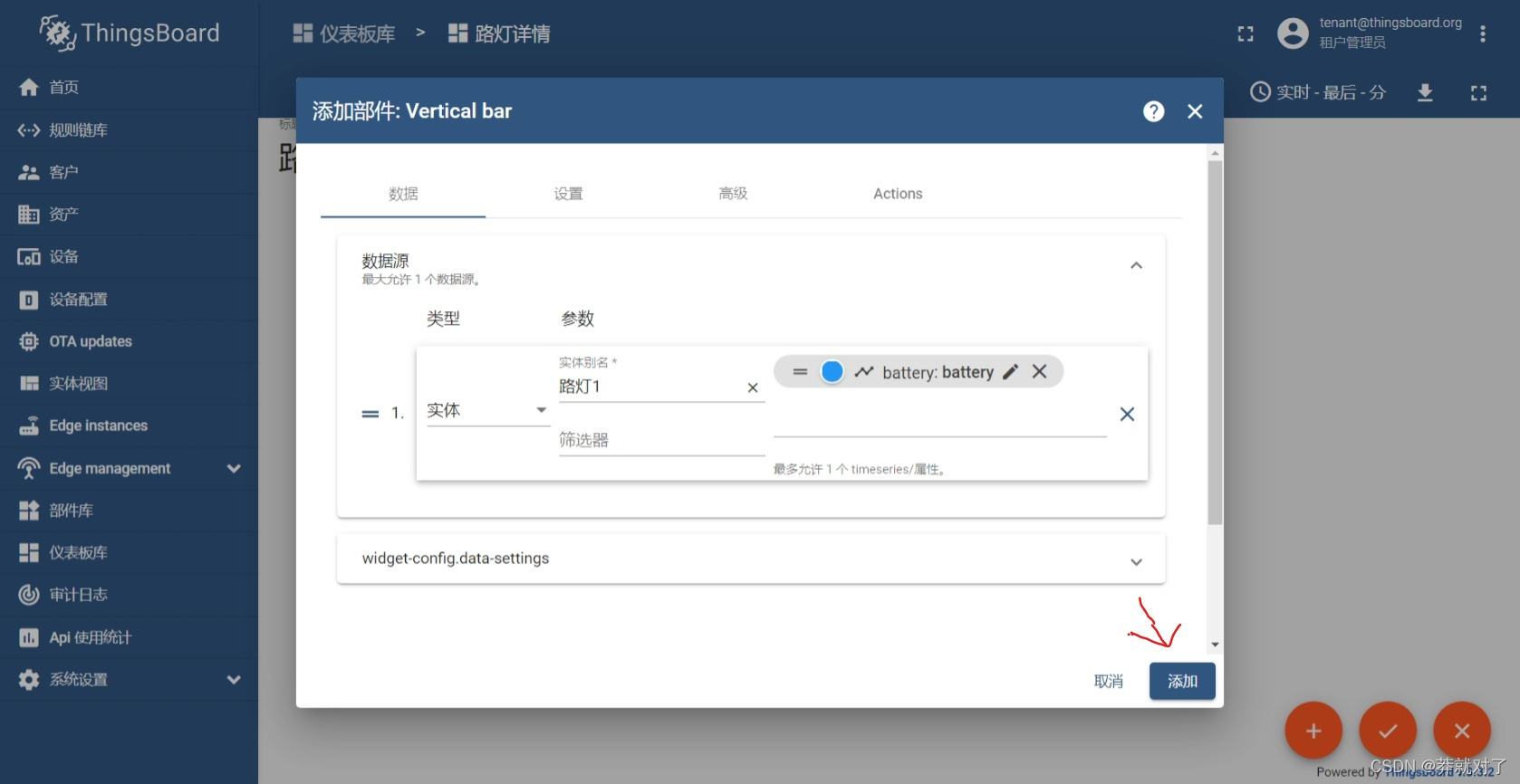

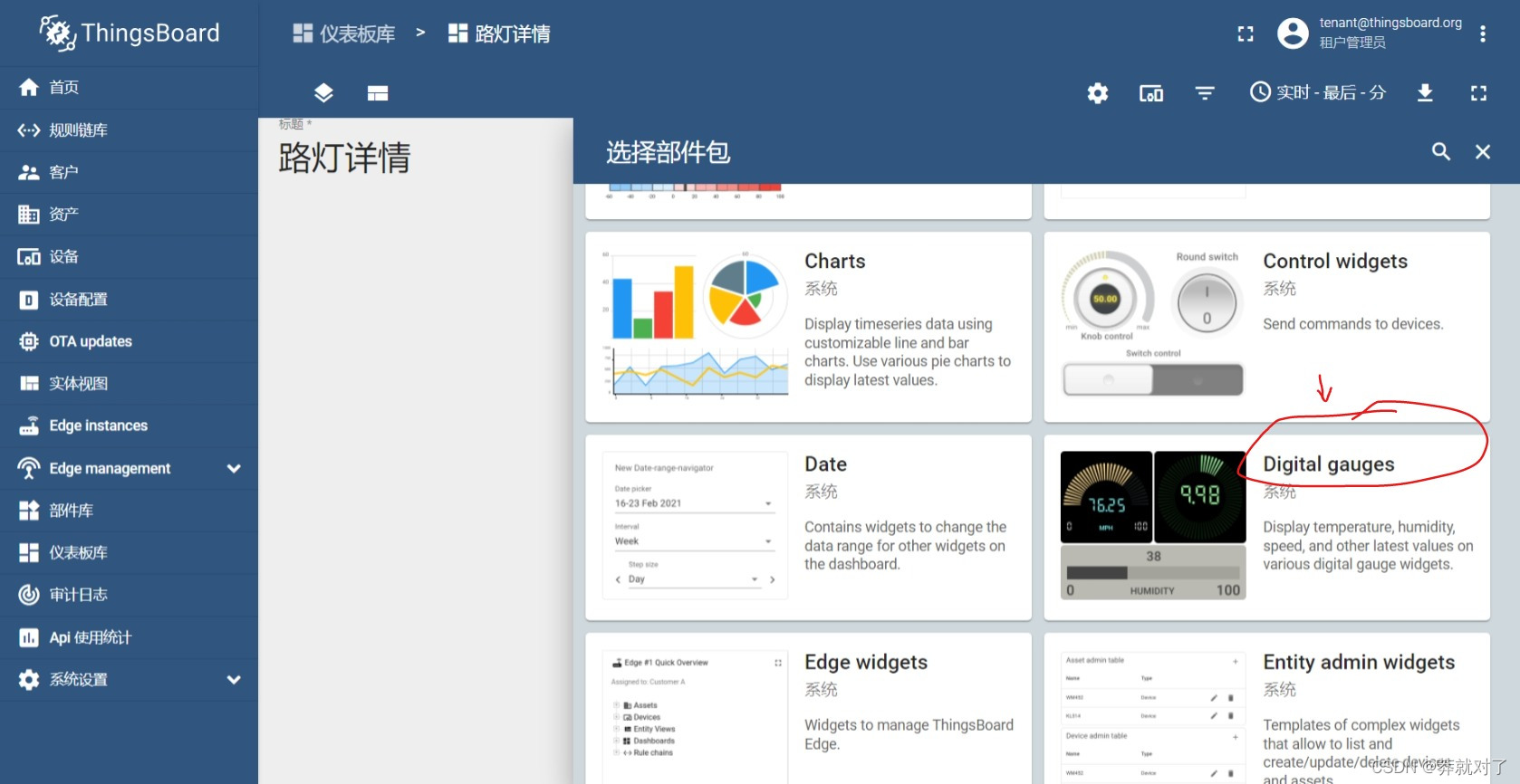

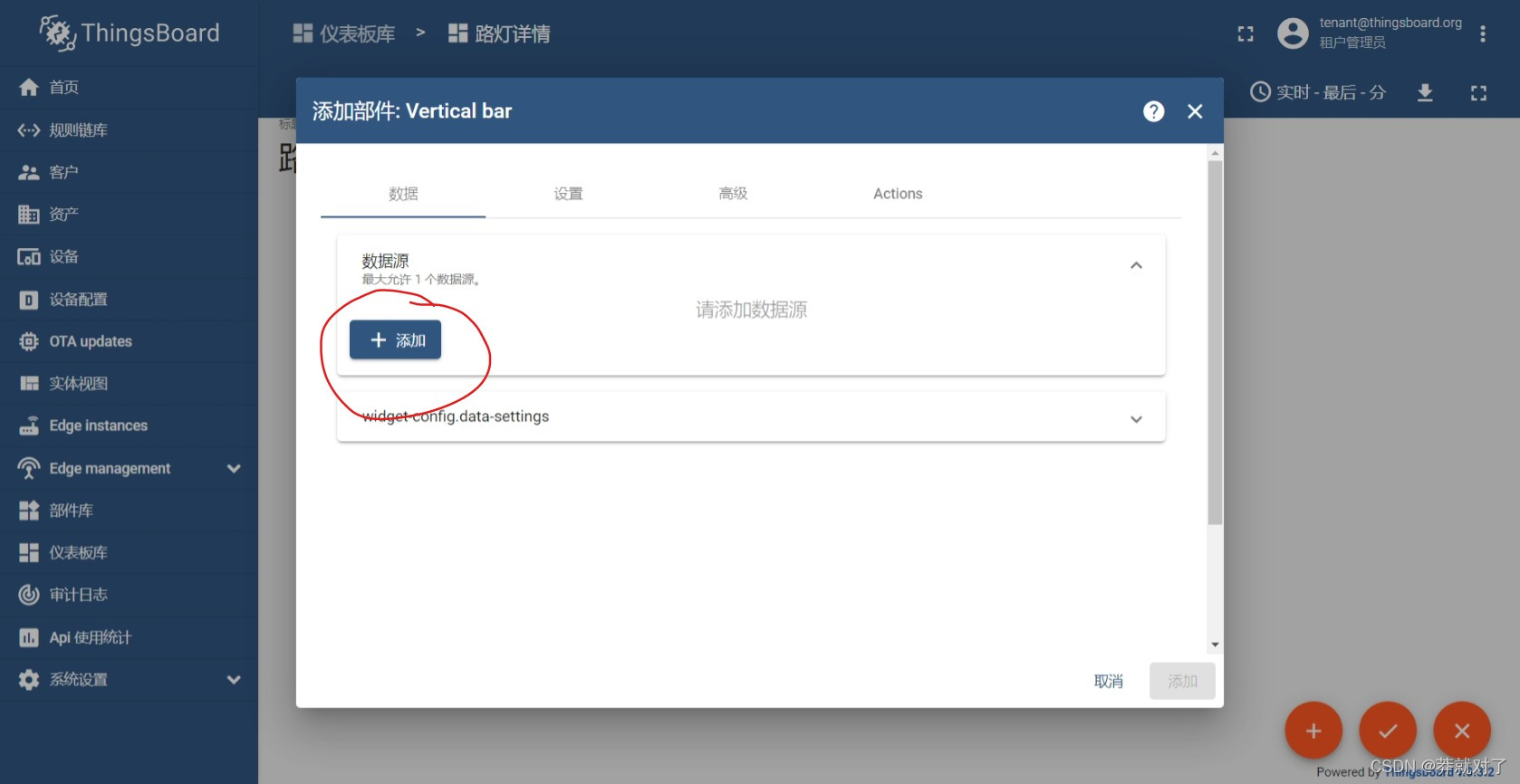

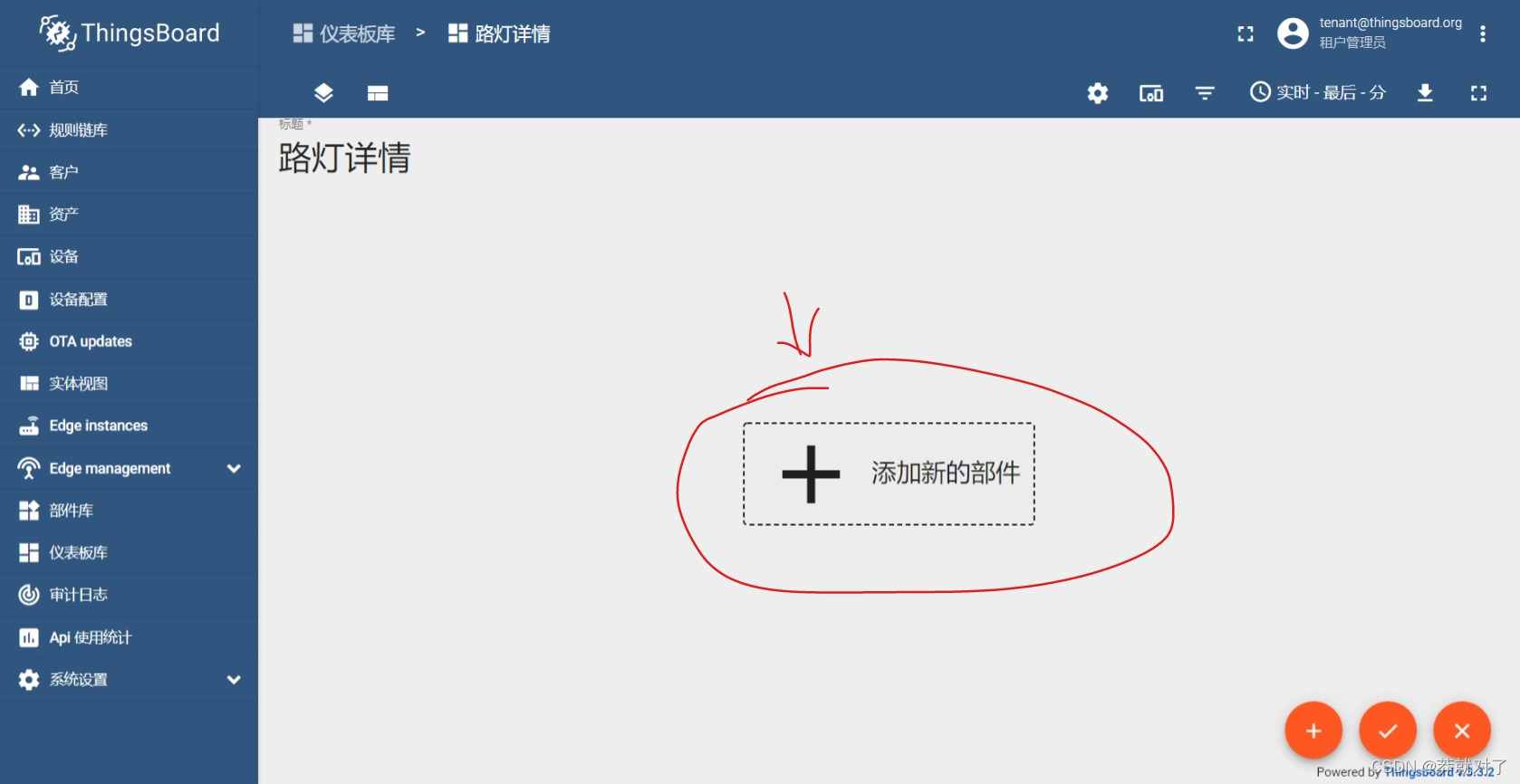

部件：电量展示

按图操作就好。

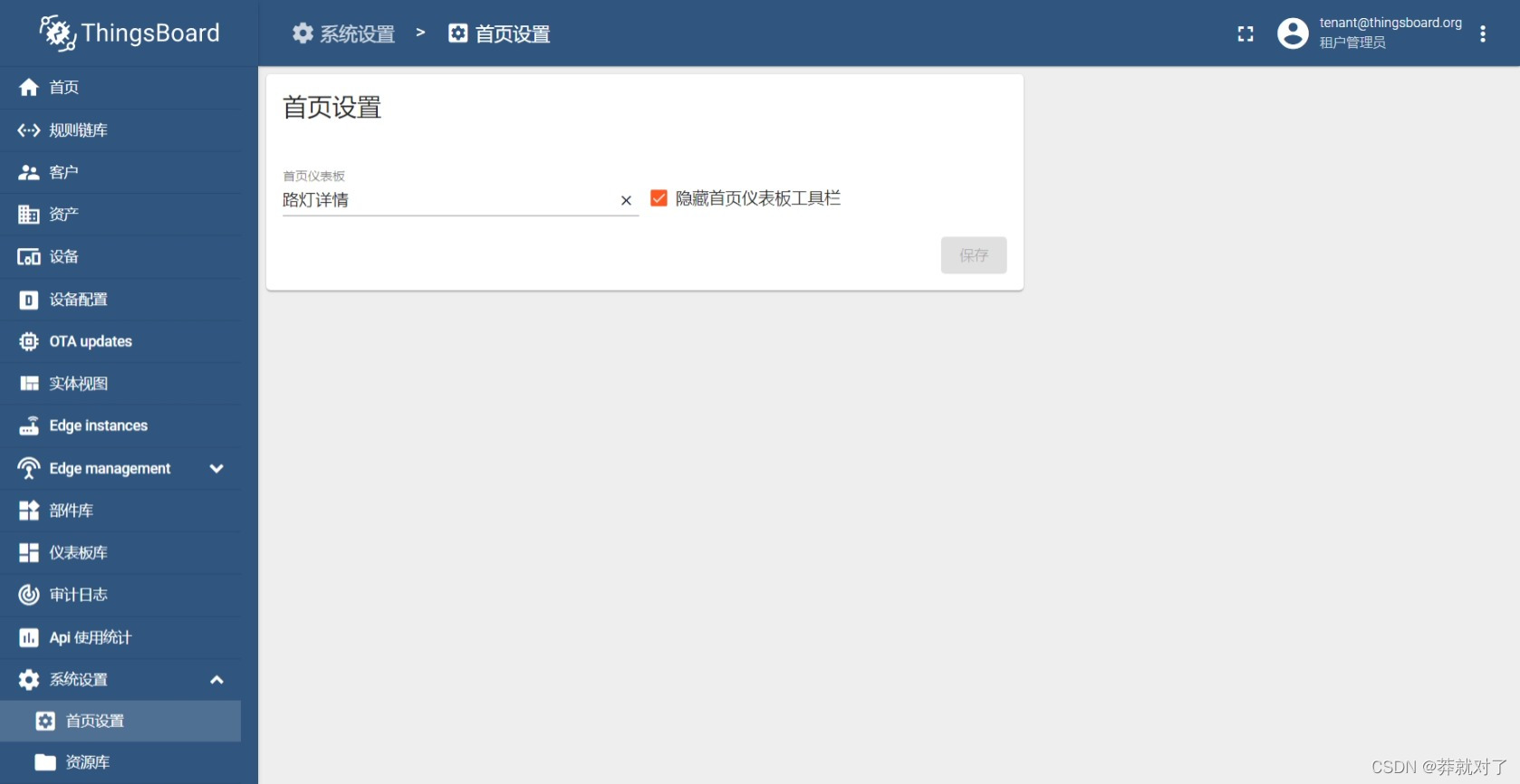

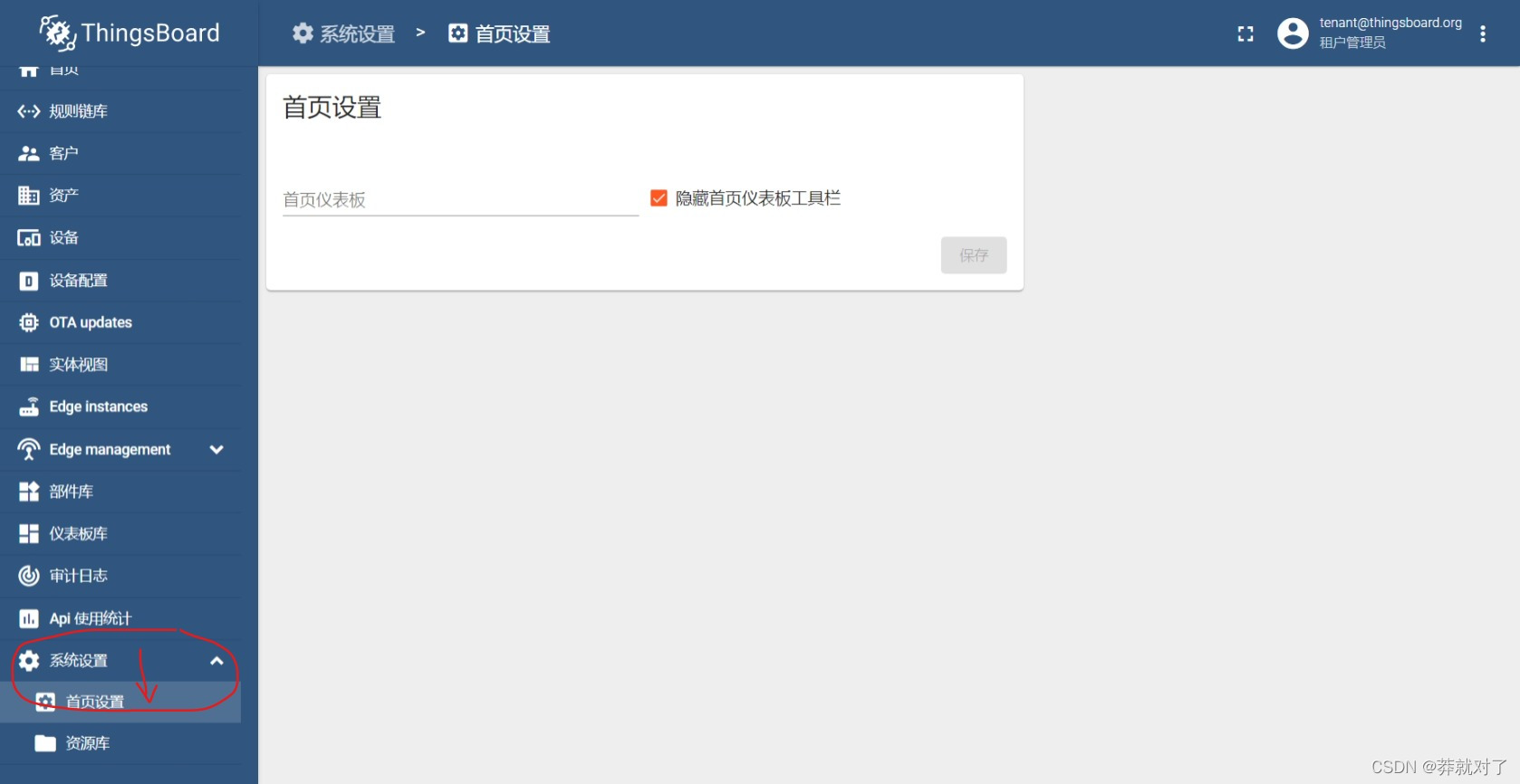

设为首页

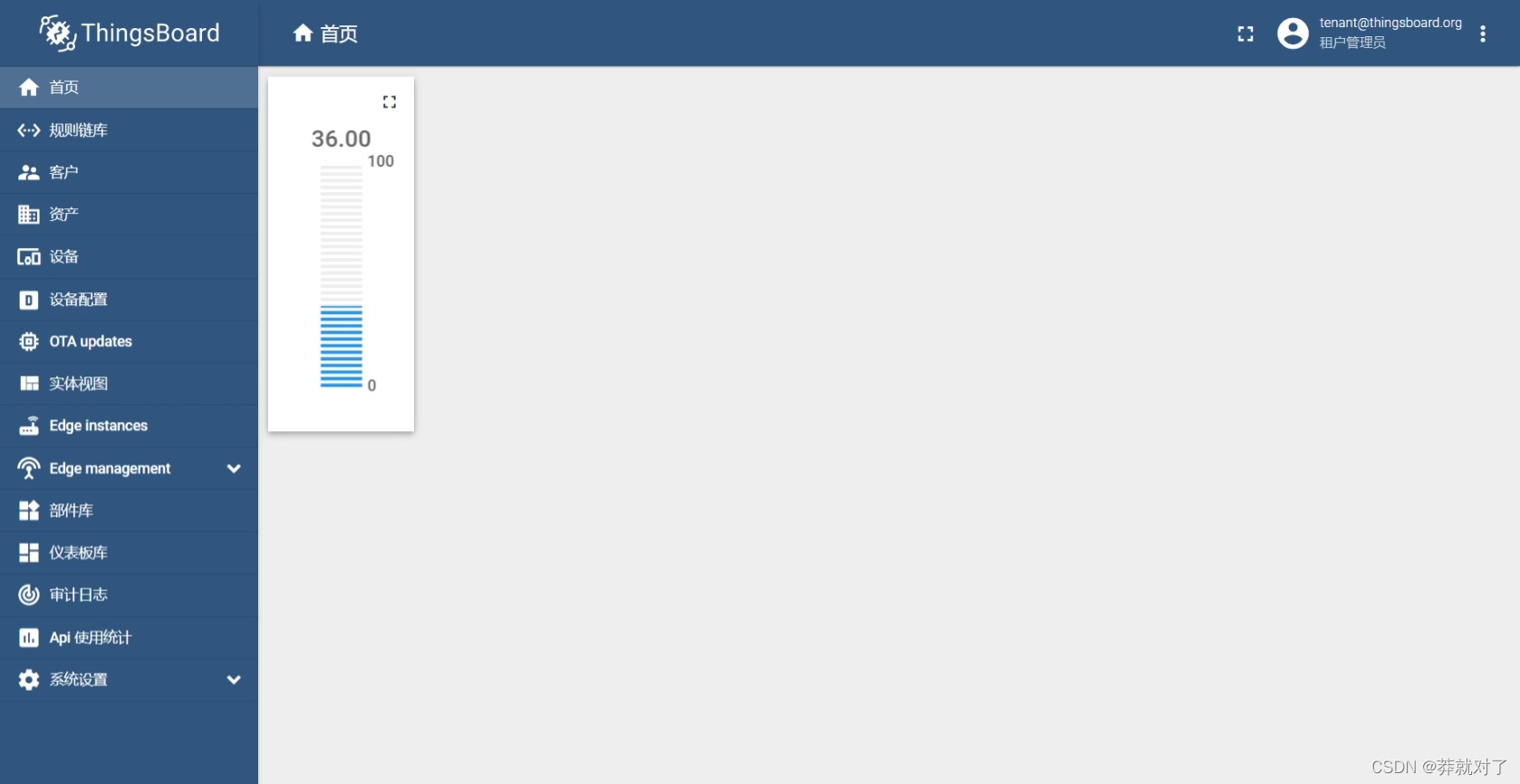

可以看到, 首页已经变成了设备的电量图示。

七、下一步

这节我们主要讲解了设备遥测的模拟和展示，下节是另一个核心功能：命令下发
