IOC-解析自定义标签

发表于 2020/05/22

作者 deathwhispers

19 分钟阅读

IOC-解析自定义标签

本文主要基于 Spring 5.0.6.RELEASE

摘要: 原创出处 http://cmsblogs.com/?p=TODO 「小明哥」，谢谢！

作为「小明哥」的忠实读者，「老艿艿」略作修改，记录在理解过程中，参考的资料。

在分析自定义标签的解析之前，我们有必要了解自定义标签的使用。

1. 使用自定义标签

扩展 Spring 自定义标签配置一般需要以下几个步骤：

创建一个需要扩展的组件。
定义一个 XSD 文件，用于描述组件内容。
创建一个实现 org.springframework.beans.factory.xml.AbstractSingleBeanDefinitionParser 接口的类，用来解析 XSD 文件中的定义和组件定义。
创建一个 Handler，继承 org.springframework.beans.factory.xml.NamespaceHandlerSupport 抽象类，用于将组件注册到 Spring 容器。
编写 spring.handlers 和 Spring.schemas 文件。

下面就按照上面的步骤来实现一个自定义标签组件。

1.1 创建组件

该组件就是一个普通的 Java Bean，没有任何特别之处。代码如下：


public class User {    private String id;    private String userName;    private String email;}

1.2 定义 XSD 文件


<?xml version="1.0" encoding="UTF-8"?><xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns="http://www.cmsblogs.com/schema/user" targetNamespace="http://www.cmsblogs.com/schema/user" elementFormDefault="qualified">
  <xsd:element name="user">
    <xsd:complexType>
      <xsd:attribute name="id" type="xsd:string" />
      <xsd:attribute name="userName" type="xsd:string" />
      <xsd:attribute name="email" type="xsd:string" />
    </xsd:complexType>
  </xsd:element>
</xsd:schema>

上面除了对 User 这个 Java Bean 进行了描述外，还定义了 xmlns=“http://www.cmsblogs.com/schema/user” 和 targetNamespace=“http://www.cmsblogs.com/schema/user” 这两个值，这两个值在后面是有大作用的。

1.3 定义 Parser 类

定义一个 Parser 类，该类继承 AbstractSingleBeanDefinitionParser ，并实现 #getBeanClass(Element element) 和 #doParse(Element element, BeanDefinitionBuilder builder) 两个方法。主要是用于解析 XSD 文件中的定义和组件定义。


public class UserDefinitionParser extends AbstractSingleBeanDefinitionParser {    @Override    protected Class<?> getBeanClass(Element element) {        return User.class;    }    @Override    protected void doParse(Element element, BeanDefinitionBuilder builder) {        String id = element.getAttribute("id");        String userName = element.getAttribute("userName");        String email = element.getAttribute("email");        if (StringUtils.hasText(id)) {            builder.addPropertyValue("id", id);        }        if (StringUtils.hasText(userName)) {            builder.addPropertyValue("userName", userName);        }        if (StringUtils.hasText(email)) {            builder.addPropertyValue("email", email);        }    }}

1.4 定义 NamespaceHandler 类

定义 NamespaceHandler 类，继承 NamespaceHandlerSupport ,主要目的是将组件注册到 Spring 容器中。


public class UserNamespaceHandler extends NamespaceHandlerSupport {    @Override    public void init() {        registerBeanDefinitionParser("user", new UserDefinitionParser());    }}

1.5 定义 spring.handlers 文件

```plain text http://www.cmsblogs.com/schema/user=org.springframework.core.customelement.UserNamespaceHandler

## 1.6 定义 Spring.schemas 文件

```plain text
http\://www.cmsblogs.com/schema/user.xsd=user.xsd

1.7 运行

经过上面几个步骤，就可以使用自定义的标签了。在 xml 配置文件中使用如下：


<?xml version="1.0" encoding="UTF-8"?><beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"  xmlns:myTag="http://www.cmsblogs.com/schema/user"  xsi:schemaLocation="http://www.springframework.org/schema/beans  http://www.springframework.org/schema/beans/spring-beans.xsd  http://www.cmsblogs.com/schema/user http://www.cmsblogs.com/schema/user.xsd">
  <myTag:user id="user" email="12233445566@qq.com" userName="chenssy" />
</beans>

运行测试：


public static void main(String[] args){    ApplicationContext context = new ClassPathXmlApplicationContext("spring.xml");    User user = (User) context.getBean("user");    System.out.println(user.getUserName() + "----" + user.getEmail());}

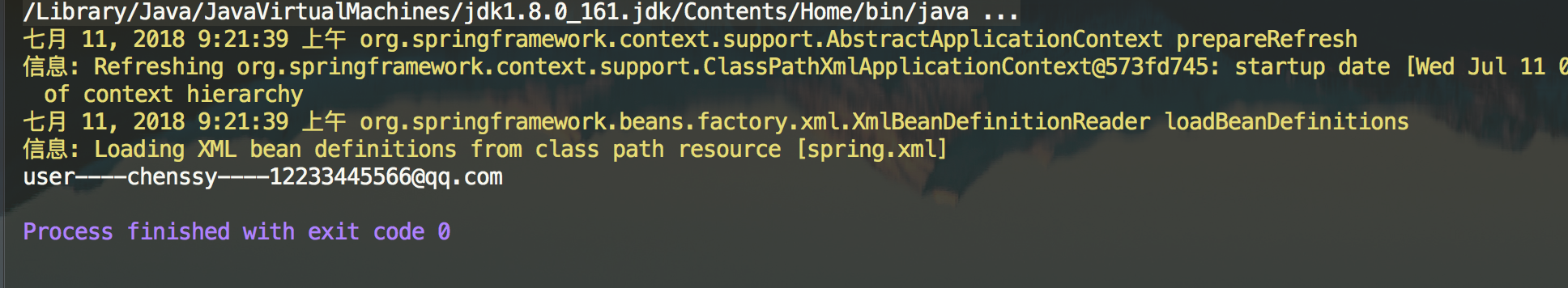

运行结果如下图：

运行结果

2. 解析自定义标签

上面已经演示了 Spring 自定义标签的使用，下面就来分析自定义标签的解析过程。

2.1 parseCustomElement

DefaultBeanDefinitionDocumentReader 的#parseBeanDefinitions(Element root, BeanDefinitionParserDelegate delegate) 方法，负责标签的解析工作，根据命名空间的不同进行不同标签的解析。其中，自定义标签由 BeanDefinitionParserDelegate 的 #parseCustomElement(Element ele, BeanDefinition containingBd) 方法来实现。代码如下：


@Nullablepublic BeanDefinition parseCustomElement(Element ele) {    return parseCustomElement(ele, null);}@Nullablepublic BeanDefinition parseCustomElement(Element ele, @Nullable BeanDefinition containingBd) {    // <1> 获取 namespaceUri    String namespaceUri = getNamespaceURI(ele);    if (namespaceUri == null) {        return null;    }    // <2> 根据 namespaceUri 获取相应的 Handler    NamespaceHandler handler = this.readerContext.getNamespaceHandlerResolver().resolve(namespaceUri);    if (handler == null) {        error("Unable to locate Spring NamespaceHandler for XML schema namespace [" + namespaceUri + "]", ele);        return null;    }    // 调用自定义的 Handler 处理    return handler.parse(ele, new ParserContext(this.readerContext, this, containingBd));}

处理过程分为三步：

调用 #getNamespaceURI((Node node) 方法，获取 namespaceUri 。代码如下：


@Nullablepublic String getNamespaceURI(Node node) {    return node.getNamespaceURI();}

调用 XmlReaderContext#getNamespaceHandlerResolver() 方法，获得命名空间的解析器。详细解析，见「2.2 getNamespaceHandlerResolver」。
调用 NamespaceHandlerResolver#resolve(String namespaceUri) 方法，根据 namespaceUri 获取相应的 Handler 对象。这个映射关系我们在 spring.handlers 中已经定义了，所以只需要找到该类，然后初始化返回。详细解析，见「2.3 resolve」。
调用 NamespaceHandler#parse(Element element, ParserContext parserContext) 方法，调用自定义的 Handler 处理。详细解析，见「2.4 parse」。

2.2 getNamespaceHandlerResolver

调用 XmlReaderContext 的 #getNamespaceHandlerResolver() 方法，返回的命名空间的解析器，代码如下：


/** * NamespaceHandler 解析器 */private final NamespaceHandlerResolver namespaceHandlerResolver;public final NamespaceHandlerResolver getNamespaceHandlerResolver()

2.2.1 NamespaceHandlerResolver 的初始化

那么，NamespaceHandlerResolver 是什么时候进行初始化的呢？

这里需要回退到博文《【死磕 Spring】—— IoC 之注册 BeanDefinitions》，在这篇博客中提到在注册 BeanDefinition 时：

首先，是通过 XmlBeanDefinitionReader 的 #createBeanDefinitionDocumentReader() 方法，获取 Document 解析器 BeanDefinitionDocumentReader 实例。
然后，调用 BeanDefinitionDocumentReader 实例的 #registerBeanDefinitions(Document doc, XmlReaderContext readerContext) 方法，进行注册。而该方法需要提供两个参数，一个是 Document 实例 doc，一个是 XmlReaderContext 实例 readerContext 。

readerContext 实例对象由 XmlBeanDefinitionReader 的 #createReaderContext(Resource resource) 方法创建。namespaceHandlerResolver 实例对象就是在这个时候初始化的，代码如下：

// XmlBeanDefinitionReader.javapublic XmlReaderContext createReaderContext(Resource resource) {return new XmlReaderContext(resource, this.problemReporter, this.eventListener,                            this.sourceExtractor, this, getNamespaceHandlerResolver());}

XmlReaderContext 构造函数中最后一个参数就是 NamespaceHandlerResolver 对象，该对象由 getNamespaceHandlerResolver() 提供，如下：

// XmlBeanDefinitionReader.javapublic NamespaceHandlerResolver getNamespaceHandlerResolver() {    if (this.namespaceHandlerResolver == null) {        this.namespaceHandlerResolver = createDefaultNamespaceHandlerResolver();    }    return this.namespaceHandlerResolver;}protected NamespaceHandlerResolver createDefaultNamespaceHandlerResolver() {    ClassLoader cl = (getResourceLoader() != null ? getResourceLoader().getClassLoader() : getBeanClassLoader());    return new DefaultNamespaceHandlerResolver(cl); // <x>}

```plain text

从处，我们可以看到，NamespaceHandlerResolver 对象的最终类型是 org.springframework.beans.factory.xml.DefaultNamespaceHandlerResolver 。 ```

2.3 resolve

所以， getNamespaceHandlerResolver().resolve(namespaceUri) 调用的就是 DefaultNamespaceHandlerResolver 的 #resolve(String namespaceUri) 方法。代码如下：


@Override@Nullablepublic NamespaceHandler resolve(String namespaceUri) {    // <1> 获取所有已经配置的 Handler 映射    Map<String, Object> handlerMappings = getHandlerMappings();    // <2> 根据 namespaceUri 获取 handler 的信息    Object handlerOrClassName = handlerMappings.get(namespaceUri);    // <3.1> 不存在    if (handlerOrClassName == null) {        return null;        // <3.2> 已经初始化    } else if (handlerOrClassName instanceof NamespaceHandler) {        return (NamespaceHandler) handlerOrClassName;        // <3.3> 需要进行初始化    } else {        String className = (String) handlerOrClassName;        try {            // 获得类，并创建 NamespaceHandler 对象            Class<?> handlerClass = ClassUtils.forName(className, this.classLoader);            if (!NamespaceHandler.class.isAssignableFrom(handlerClass)) {                throw new FatalBeanException("Class [" + className + "] for namespace [" + namespaceUri +                                             "] does not implement the [" + NamespaceHandler.class.getName() + "] interface");            }            NamespaceHandler namespaceHandler = (NamespaceHandler) BeanUtils.instantiateClass(handlerClass);            // 初始化 NamespaceHandler 对象            namespaceHandler.init();            // 添加到缓存            handlerMappings.put(namespaceUri, namespaceHandler);            return namespaceHandler;        } catch (ClassNotFoundException ex) {            throw new FatalBeanException("Could not find NamespaceHandler class [" + className +                                         "] for namespace [" + namespaceUri + "]", ex);        } catch (LinkageError err) {            throw new FatalBeanException("Unresolvable class definition for NamespaceHandler class [" +                                         className + "] for namespace [" + namespaceUri + "]", err);        }    }}

<1> 处，首先，调用 #getHandlerMappings() 方法，获取所有配置文件中的映射关系 handlerMappings 。详细解析，胖友先跳到「2.3.1 getHandlerMappings」，看完就回到此处，继续往下走。
<2> 处，然后，根据 namespaceUri 获取 handler 的信息。
<3.1> 处，handlerOrClassName 不存在，则返回 null 空。
<3.2> 处，handlerOrClassName 已经初始化成 NamespaceHandler 对象，直接返回它。
<3.3> 处，handlerOrClassName 还是类路径，则创建 NamespaceHandler 对象，并调用 NamespaceHandler#init() 方法，初始化 NamespaceHandler 对象。详细解析，见「2.3.2 init」。
- 另外，创建的 NamespaceHandler 对象，会添加到 handlerMappings 中，进行缓存。

2.3.1 getHandlerMappings


/** ClassLoader to use for NamespaceHandler classes. */@Nullableprivate final ClassLoader classLoader;/** * NamespaceHandler 映射配置文件地址 * * Resource location to search for. */private final String handlerMappingsLocation;/** * Stores the mappings from namespace URI to NamespaceHandler class name / instance. * * NamespaceHandler 映射。 * * key：命名空间 * value：分成两种情况：1）未初始化时，对应的 NamespaceHandler 的类路径；2）已初始化，对应的 NamespaceHandler 对象 */@Nullableprivate volatile Map<String, Object> handlerMappings;/** * Load the specified NamespaceHandler mappings lazily. */private Map<String, Object> getHandlerMappings() {    // 双重检查锁，延迟加载    Map<String, Object> handlerMappings = this.handlerMappings;    if (handlerMappings == null) {        synchronized (this) {            handlerMappings = this.handlerMappings;            if (handlerMappings == null) {                if (logger.isTraceEnabled()) {                    logger.trace("Loading NamespaceHandler mappings from [" + this.handlerMappingsLocation + "]");                }                try {                    // 读取 handlerMappingsLocation                    Properties mappings = PropertiesLoaderUtils.loadAllProperties(this.handlerMappingsLocation, this.classLoader);                    if (logger.isTraceEnabled()) {                        logger.trace("Loaded NamespaceHandler mappings: " + mappings);                    }                    // 初始化到 handlerMappings 中                    handlerMappings = new ConcurrentHashMap<>(mappings.size());                    CollectionUtils.mergePropertiesIntoMap(mappings, handlerMappings);                    this.handlerMappings = handlerMappings;                } catch (IOException ex) {                    throw new IllegalStateException(                        "Unable to load NamespaceHandler mappings from location [" + this.handlerMappingsLocation + "]", ex);                }            }        }    }    return handlerMappings;}

虽然代码比较长，但是逻辑实际很简单。
通过延迟加载( lazy-init )的方式，加载 handlerMappingsLocation 中配置的 NamespaceHandler 的映射，到 handlerMappings 中。
handlerMappings 的值属性有 2 种情况，胖友仔细看下注释。

2.3.2 init

实现 NamespaceHandler 的 #init() 方法，主要是将自定义标签解析器进行注册。例如，我们自定义 UserNamespaceHandler 的 #init() 方法，代码如下：

// UserNamespaceHandler.java@Overridepublic void init() {    registerBeanDefinitionParser("user",new UserDefinitionParser());}

直接调用父类 NamespaceHandlerSupport 的 #registerBeanDefinitionParser(String elementName, BeanDefinitionParser parser) 方法，注册指定元素的 BeanDefinitionParser 解析器。

2.3.2.1 registerBeanDefinitionParser

NamespaceHandlerSupport 的 #registerBeanDefinitionParser(String elementName, BeanDefinitionParser parser) 方法，注册指定元素的 BeanDefinitionParser 解析器。代码如下：


// NamespaceHandlerSupport.java/** * Stores the {@link BeanDefinitionParser} implementations keyed by the
 * local name of the {@link Element Elements} they handle. * * key：元素名 * value：对应 BeanDefinitionParser 的解析器 */private final Map<String, BeanDefinitionParser> parsers = new HashMap<>();protected final void registerBeanDefinitionParser(String elementName, BeanDefinitionParser parser) {    this.parsers.put(elementName, parser);}

其实就是将映射关系放在一个 Map 结构的 parsers 对象中。

2.4 parse

完成后返回 NamespaceHandler 对象，然后调用其 #parse(Element element, ParserContext parserContext) 方法开始自定义标签的解析。代码如下：

// NamespaceHandlerSupport.java@Override@Nullablepublic BeanDefinition parse(Element element, ParserContext parserContext) {    // <1> 获得元素对应的 BeanDefinitionParser 对象    BeanDefinitionParser parser = findParserForElement(element, parserContext);    // <2> 执行解析    return (parser != null ? parser.parse(element, parserContext) : null);}

<1> 处，调用 #findParserForElement(Element element, ParserContext parserContext) 方法，获取对应的 BeanDefinitionParser 实例。实际上，其实就是获取在 NamespaceHandlerSupport 的 #registerBeanDefinitionParser() 方法里面注册的实例对象。代码如下：


/**   * Locates the {@link BeanDefinitionParser} from the register implementations using
   * the local name of the supplied {@link Element}.   */@Nullableprivate BeanDefinitionParser findParserForElement(Element element, ParserContext parserContext) {    // 获得元素名    String localName = parserContext.getDelegate().getLocalName(element);    // 获得 BeanDefinitionParser 对象    BeanDefinitionParser parser = this.parsers.get(localName);    if (parser == null) {        parserContext.getReaderContext().fatal(            "Cannot locate BeanDefinitionParser for element [" + localName + "]", element);    }    return parser;}

```plain text

首先，获取 localName，在上面的例子中就是：”user 。
然后，从 Map 实例 parsers 中获取 BeanDefinitionParser 对象。在上面的例子中就是：UserBeanDefinitionParser 对象。 ```
<2> 处，返回 BeanDefinitionParser 对象后，调用其 #parse(Element element, ParserContext parserContext) 方法。该方法在 AbstractBeanDefinitionParser 中实现，代码如下：

// AbstractBeanDefinitionParser.java@Override@Nullablepublic final BeanDefinition parse(Element element, ParserContext parserContext) {    // <1> 内部解析，返回 AbstractBeanDefinition 对象    AbstractBeanDefinition definition = parseInternal(element, parserContext);    if (definition != null && !parserContext.isNested()) {        try {            // 解析 id 属性            String id = resolveId(element, definition, parserContext);            if (!StringUtils.hasText(id)) {                parserContext.getReaderContext().error(                    "Id is required for element '" + parserContext.getDelegate().getLocalName(element)                    + "' when used as a top-level tag", element);            }            // 解析 aliases 属性            String[] aliases = null;            if (shouldParseNameAsAliases()) {                String name = element.getAttribute(NAME_ATTRIBUTE);                if (StringUtils.hasLength(name)) {                    aliases = StringUtils.trimArrayElements(StringUtils.commaDelimitedListToStringArray(name));                }            }            // 创建 BeanDefinitionHolder 对象            BeanDefinitionHolder holder = new BeanDefinitionHolder(definition, id, aliases);            // 注册 BeanDefinition            registerBeanDefinition(holder, parserContext.getRegistry());            // 触发事件            if (shouldFireEvents()) {                BeanComponentDefinition componentDefinition = new BeanComponentDefinition(holder);                postProcessComponentDefinition(componentDefinition);                parserContext.registerComponent(componentDefinition);            }        } catch (BeanDefinitionStoreException ex) {            String msg = ex.getMessage();            parserContext.getReaderContext().error((msg != null ? msg : ex.toString()), element);            return null;        }    }    return definition;}

```plain text

核心在 <1> 处 #parseInternal(Element element, ParserContext parserContext) 方法。为什么这么说？因为该方法返回的是 AbstractBeanDefinition 对象。从前面默认标签的解析过程来看，我们就可以判断该方法就是将标签解析为 AbstractBeanDefinition ，且后续代码都是将 AbstractBeanDefinition 转换为 BeanDefinitionHolder 对象。所以真正的解析工作都交由 #parseInternal(Element element, ParserContext parserContext) 方法来实现。关于该方法，详细解析，见「2.4.1 parseInternal」。
其它逻辑，例如 #resolveId(Element element, AbstractBeanDefinition definition, ParserContext parserContext) 方法，都比较简单，感兴趣的胖友，可以自己去看。 ```

2.4.1 parseInternal

#parseInternal(Element element, ParserContext parserContext) 方法，解析 XML 元素为 AbstractBeanDefinition 对象。代码如下：

// AbstractSingleBeanDefinitionParser.java@Overrideprotected final AbstractBeanDefinition parseInternal(Element element, ParserContext parserContext) {    // 创建 BeanDefinitionBuilder 对象    BeanDefinitionBuilder builder = BeanDefinitionBuilder.genericBeanDefinition();    // 获取父类元素    String parentName = getParentName(element);    if (parentName != null) {        builder.getRawBeanDefinition().setParentName(parentName);    }    // 获取自定义标签中的 class，这个时候会去调用自定义解析中的 getBeanClass()    Class<?> beanClass = getBeanClass(element);    if (beanClass != null) {        builder.getRawBeanDefinition().setBeanClass(beanClass);    } else {        // beanClass 为 null，意味着子类并没有重写 getBeanClass() 方法，则尝试去判断是否重写了 getBeanClassName()        String beanClassName = getBeanClassName(element);        if (beanClassName != null) {            builder.getRawBeanDefinition().setBeanClassName(beanClassName);        }    }    // 设置 source 属性    builder.getRawBeanDefinition().setSource(parserContext.extractSource(element));    // 设置 scope 属性    BeanDefinition containingBd = parserContext.getContainingBeanDefinition();    if (containingBd != null) {        // Inner bean definition must receive same scope as containing bean.        builder.setScope(containingBd.getScope());    }    // 设置 lazy-init 属性    if (parserContext.isDefaultLazyInit()) {        // Default-lazy-init applies to custom bean definitions as well.        builder.setLazyInit(true);    }    // 调用子类的 doParse() 进行解析    doParse(element, parserContext, builder);    return builder.getBeanDefinition();}

在该方法中我们主要关注两个方法：#getBeanClass((Element element) 、#doParse(Element element, BeanDefinitionBuilder builder)。
对于 getBeanClass() 方法，AbstractSingleBeanDefinitionParser 类并没有提供具体实现，而是直接返回 null ，意味着它希望子类能够重写该方法。当然，如果没有重写该方法，这会去调用 #getBeanClassName() ，判断子类是否已经重写了该方法。
对于 #doParse(Element element, BeanDefinitionBuilder builder) 方法，则是直接空实现。

所以对于 #parseInternal(Element element, ParserContext parserContext) 方法而言，它总是期待它的子类能够实现 #getBeanClass((Element element) 、#doParse(Element element, BeanDefinitionBuilder builder) 方法。其中，#doParse(Element element, BeanDefinitionBuilder builder)方法尤为重要！如果，你不提供该方法的实现，怎么来解析自定义标签呢？此时，胖友可以回过头，再看一眼在「1.3 定义 Parser 类」的 UserDefinitionParser 实现类，是不是已经能够很好理解咧。

3. 小结

至此，自定义标签的解析过程已经分析完成了。其实整个过程还是较为简单：

首先，会加载 spring.handlers 文件，将其中内容进行一个解析，形成 <namespaceUri, 类路径> 这样的一个映射。
然后，根据获取的 namespaceUri 就可以得到相应的类路径，对其进行初始化等到相应的 NamespaceHandler 对象。
之后，调用该 NamespaceHandler 的 #parse(…) 方法，在该方法中根据标签的 localName 得到相应的 BeanDefinitionParser 实例对象。
最后，调用该 BeanDefinitionParser 的 #parse(…) 方法。该方法定义在 AbstractBeanDefinitionParser 抽象类中，核心逻辑封装在其 #parseInternal(…) 方法中，该方法返回一个 AbstractBeanDefinition 实例对象，其主要是在 AbstractSingleBeanDefinitionParser 中实现。对于自定义的 Parser 类，其需要实现 #getBeanClass() 或者 #getBeanClassName() 任一方法，和 #doParse(…) 方法。

整体流程如下图：

spring-201807151001
